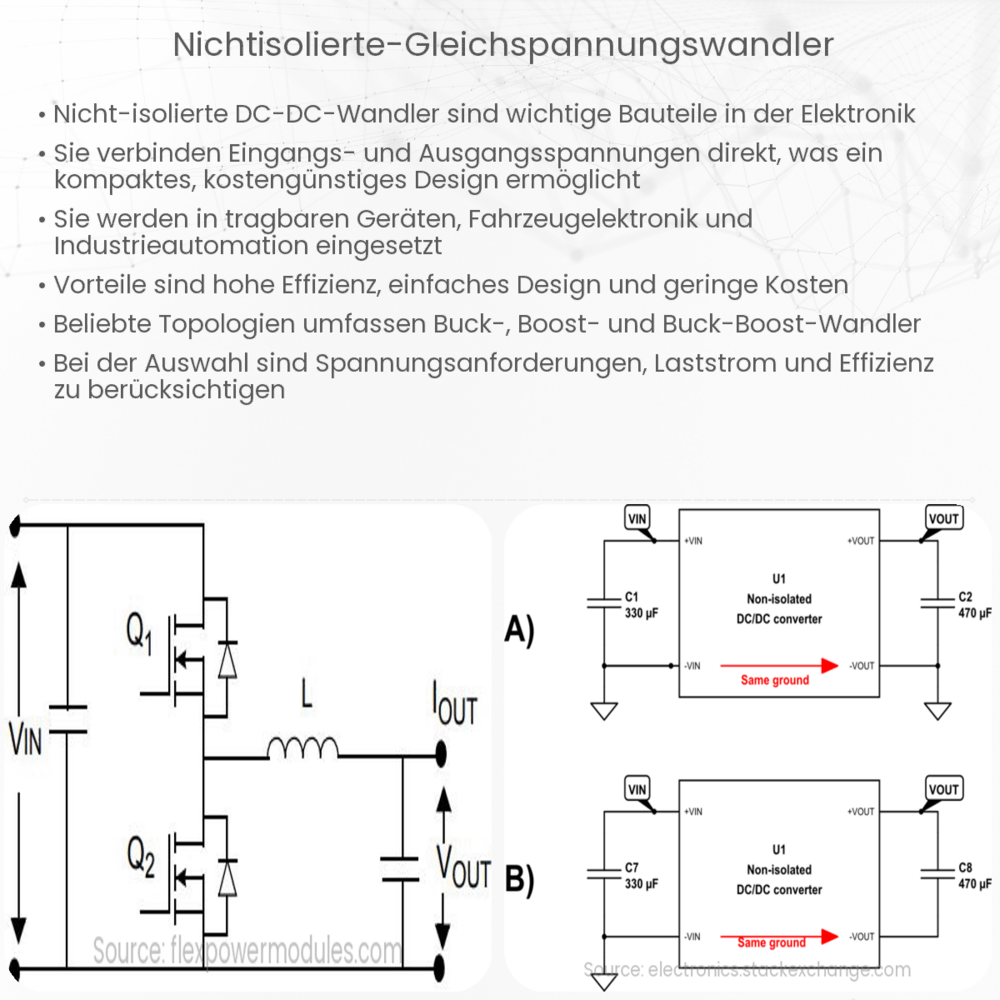

Nichtisolierte Gleichspannungswandler: Eine Einführung
Ein Gleichspannungswandler, auch als DC-DC Wandler bezeichnet, ist ein elektronisches Bauelement, das Gleichspannung (DC) von einem Pegel auf einen anderen umwandelt. Im Bereich der Elektronik und Leistungselektronik spielen diese Wandler eine zentrale Rolle, vor allem in tragbaren elektronischen Geräten wie Handys, Laptops und vielen anderen Anwendungen.
Was sind nichtisolierte Gleichspannungswandler?
Nichtisolierte Gleichspannungswandler sind eine Unterart der Gleichspannungswandler. Der Hauptunterschied zwischen isolierten und nicht isolierten Wandlern liegt in der galvanischen Trennung. Während isolierte Wandler eine galvanische Trennung zwischen Eingangs- und Ausgangsspannung besitzen, fehlt diese bei nichtisolierten Wandlern. Das bedeutet, dass es eine direkte elektrische Verbindung zwischen Eingang und Ausgang gibt.
Arten von nichtisolierten Gleichspannungswandlern
- Buck-Wandler (Abwärtswandler): Dieser Typ reduziert die Eingangsspannung auf ein niedrigeres Niveau. Wenn z.B. eine Eingangsspannung von 12V auf 5V reduziert werden muss, kann ein Buck-Wandler verwendet werden.
- Boost-Wandler (Aufwärtswandler): Wie der Name schon sagt, erhöht dieser Wandler die Eingangsspannung. Ein häufiges Beispiel ist die Umwandlung von 3V aus einer Batterie auf 5V für eine Schaltung.
- Buck-Boost-Wandler: Dieser Wandler kann die Eingangsspannung entweder erhöhen oder senken, je nach Bedarf. Er kombiniert die Funktionen von Buck- und Boost-Wandlern.
Arbeitsprinzip
Das Grundprinzip eines nichtisolierten Gleichspannungswandlers basiert auf der Energiespeicherung in einer Induktivität während des „EIN“-Zyklus und der Freigabe dieser Energie während des „AUS“-Zyklus. Mittels Schaltern (in der Regel MOSFETs oder Transistoren) und einer Steuerelektronik wird dieser Zyklus kontrolliert. Die Ausgangsspannung wird durch das Tastverhältnis der Schalter gesteuert, das wiederum durch die Steuerelektronik reguliert wird.
Ein wichtiger Aspekt beim Design von nichtisolierten Wandlern ist die Wahl der passenden Komponenten, insbesondere der Induktivität und der Kondensatoren. Diese spielen eine zentrale Rolle bei der Bestimmung der Effizienz und der Regelgenauigkeit des Wandlers.
Im nächsten Teil werden wir detaillierter auf die Vorteile, Nachteile und Anwendungsgebiete dieser Wandler eingehen sowie darauf, wie man den richtigen Wandler für spezifische Anwendungen auswählt.
Vorteile von nichtisolierten Gleichspannungswandlern
- Einfachheit: Ohne die Notwendigkeit einer galvanischen Trennung sind nichtisolierte Wandler oft einfacher aufgebaut und benötigen weniger Komponenten.
- Kompakte Größe: Dank ihrer Einfachheit können sie oft kleiner gestaltet werden, was sie ideal für tragbare Elektronik macht.
- Kosten: Sie sind in der Regel kostengünstiger als ihre isolierten Gegenstücke, da sie weniger Komponenten und einen einfacheren Aufbau haben.
Nachteile von nichtisolierten Gleichspannungswandlern
- Fehlende Trennung: Das Fehlen einer galvanischen Trennung kann zu Problemen mit Störungen und Rauschen führen, besonders in sensiblen elektronischen Anwendungen.
- Begrenzte Anwendungen: In einigen Anwendungen, insbesondere bei hohen Leistungen oder speziellen Sicherheitsanforderungen, können isolierte Wandler erforderlich sein.
Anwendungsgebiete
Nichtisolierte Gleichspannungswandler finden in einer Vielzahl von Anwendungen Verwendung, insbesondere in Bereichen, in denen Kompaktheit und Kosten eine Rolle spielen. Beispiele sind tragbare Elektronik, wie Smartphones, Tablets und Laptops, aber auch in größeren Systemen wie Datenzentren zur effizienten Spannungsregulierung.
Die Auswahl des richtigen Wandlers
Bei der Auswahl eines nichtisolierten Gleichspannungswandlers sollten mehrere Faktoren berücksichtigt werden:
- Die benötigte Eingangs- und Ausgangsspannung
- Der maximale Ausgangsstrom
- Die Größe und Formfaktor des Wandlers
- Die Umgebungsbedingungen (z.B. Temperatur, Feuchtigkeit)
- Effizienzanforderungen
Mit diesen Informationen können Sie den richtigen Wandler für Ihre spezifische Anwendung auswählen und sicherstellen, dass er effizient und zuverlässig arbeitet.
Schlussfolgerung
Nichtisolierte Gleichspannungswandler spielen eine entscheidende Rolle in der modernen Elektronik, insbesondere in kompakten und kostensensitiven Anwendungen. Obwohl sie ihre Vorteile gegenüber isolierten Wandlern haben, sind sie nicht für alle Anwendungen geeignet. Eine sorgfältige Auswahl und Kenntnis der Anforderungen Ihrer Anwendung sind entscheidend für den Erfolg beim Einsatz dieser Technologie.
