Luftspulen

Entdecken Sie alles über Luftspulen: ihre Funktion, Vorteile, Einsatzgebiete und Designaspekte, ideal für Elektronik- und Funktechnik-Enthusiasten.

Luftspulen

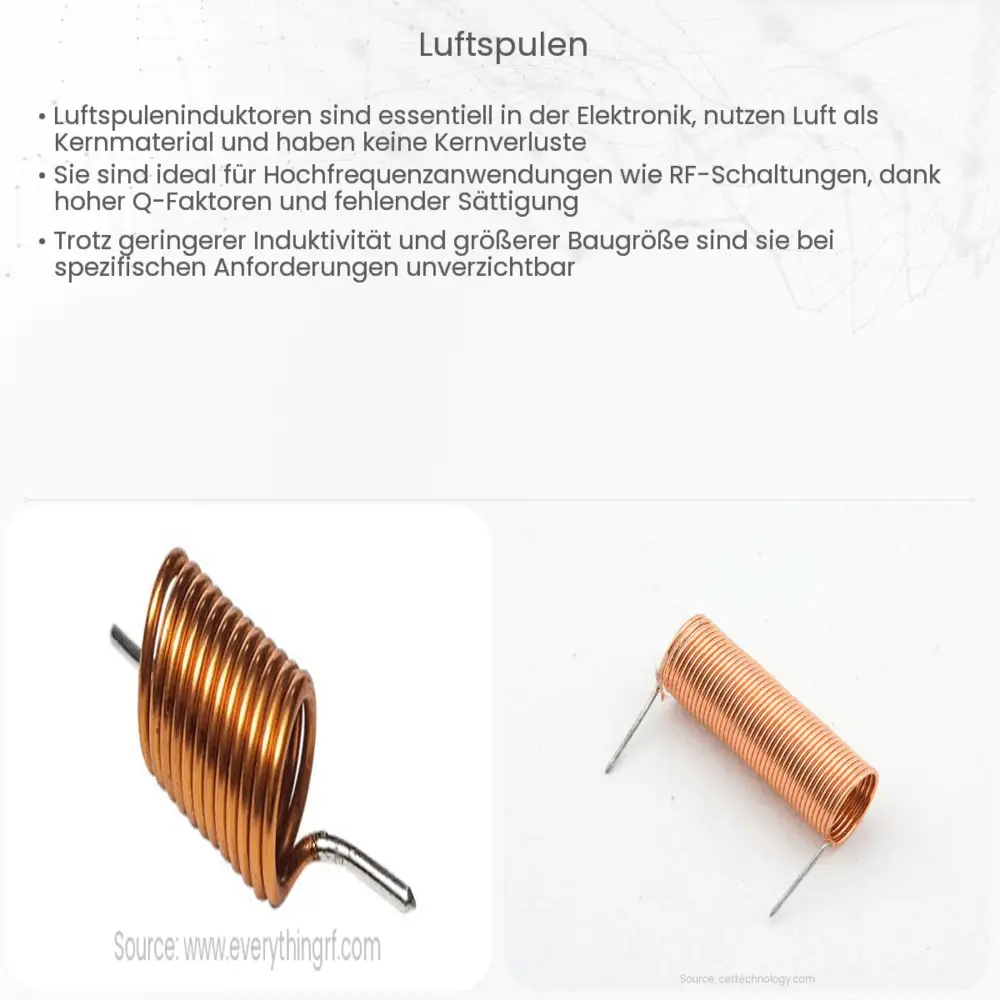

Was sind Luftspulen?

Luftspulen sind eine Art von elektrischen Spulen, die im Gegensatz zu herkömmlichen Spulen keinen festen Kern besitzen. Stattdessen besteht der Kern einer Luftspule, wie der Name schon sagt, aus Luft oder einem anderen nichtmagnetischen Material. Diese Konstruktion verleiht Luftspulen besondere elektrische Eigenschaften, die sie für verschiedene Anwendungen in der Elektronik und Elektrotechnik attraktiv machen.

Grundprinzipien und Aufbau

Luftspulen bestehen in der Regel aus Kupferdraht oder einem anderen leitfähigen Material, das um einen nichtmagnetischen Rahmen gewickelt ist. Die Anzahl der Windungen sowie der Durchmesser des Drahtes und der Spule bestimmen maßgeblich die elektrischen Eigenschaften der Spule, wie ihre Induktivität. Die Induktivität L einer Luftspule kann mit der Formel L = (N2 * μ0 * A) / l berechnet werden, wobei N die Anzahl der Windungen, μ0 die magnetische Permeabilität des Vakuums, A die Querschnittsfläche der Spule und l die Länge der Spule ist.

Anwendungsgebiete von Luftspulen

Luftspulen werden in einer Vielzahl von Anwendungen eingesetzt. Ein häufiges Einsatzgebiet ist die Funktechnik, wo sie in Antennen und Schwingkreisen verwendet werden. Ihre Fähigkeit, hochfrequente Signale zu verarbeiten, macht sie ideal für Radio-, TV- und andere drahtlose Kommunikationssysteme. In der Audioelektronik werden Luftspulen in Lautsprecher-Crossover-Netzwerken eingesetzt, um Frequenzbereiche effektiv zu trennen. Zudem finden sie Verwendung in induktiven Sensoren und in der experimentellen Physik, wo sie zur Erzeugung magnetischer Felder eingesetzt werden.

Vorteile von Luftspulen

Der Hauptvorteil von Luftspulen liegt in ihrer geringen Neigung zur Sättigung und den minimalen Kernverlusten. Da sie keinen festen Kern haben, gibt es kein Material, das bei hohen Frequenzen magnetisch gesättigt werden könnte. Dies ermöglicht es den Luftspulen, bei hohen Frequenzen effizient zu arbeiten, was in Anwendungen wie Hochfrequenzübertragung und Audioanwendungen von entscheidender Bedeutung ist. Außerdem führt das Fehlen eines festen Kerns zu geringeren Verlusten durch Wirbelströme, was die Effizienz weiter verbessert.

Nachteile und Herausforderungen

Trotz ihrer Vorteile haben Luftspulen auch einige Nachteile. Einer der größten Nachteile ist ihre relativ geringe Induktivität im Vergleich zu Spulen mit Eisenkern. Dies kann in manchen Anwendungen problematisch sein, da größere Spulen oder mehr Windungen erforderlich sind, um die gleiche Induktivität zu erreichen. Ein weiteres Problem ist die mechanische Stabilität. Luftspulen können empfindlich gegenüber physischen Einflüssen wie Vibrationen sein, was ihre Leistung beeinträchtigen kann.

Optimierung und Designüberlegungen

Beim Design von Luftspulen ist eine sorgfältige Abwägung der erforderlichen Spezifikationen wichtig. Faktoren wie die Anzahl der Windungen, Drahtstärke und Spulendurchmesser müssen optimiert werden, um die gewünschten elektrischen Eigenschaften zu erreichen. In einigen Fällen kann die Verwendung von Draht mit einer höheren Leitfähigkeit oder die Anpassung der Spulenform erforderlich sein, um die Leistung zu optimieren. Zudem ist bei der Konstruktion auf eine robuste Bauweise zu achten, um die mechanische Stabilität der Spule zu gewährleisten.

Zukunftsperspektiven und innovative Anwendungen

Luftspulen finden zunehmend innovative Anwendungen in modernen Technologien. Eine spannende Entwicklung ist ihre Verwendung in drahtlosen Ladesystemen, wo sie eine effiziente Energieübertragung über kurze Distanzen ermöglichen. Auch in der Medizintechnik, beispielsweise in der Magnetresonanztomographie (MRT), spielen Luftspulen eine wichtige Rolle. Zudem eröffnen Forschungen im Bereich der drahtlosen Energieübertragung und der Elektromobilität neue Möglichkeiten für den Einsatz von Luftspulen.

Fazit

Luftspulen sind ein vielseitiges und wesentliches Element in vielen elektrischen und elektronischen Anwendungen. Ihre Fähigkeit, hohe Frequenzen effizient zu handhaben und ihre geringe Neigung zur Sättigung machen sie besonders nützlich in Bereichen wie Funktechnik, Audioelektronik und experimenteller Physik. Während sie gewisse Nachteile wie eine geringere Induktivität und mechanische Empfindlichkeit haben, können diese durch sorgfältiges Design und Materialauswahl minimiert werden. Mit der fortschreitenden Entwicklung neuer Technologien werden Luftspulen weiterhin eine Schlüsselrolle in der Innovation und im technischen Fortschritt spielen.
