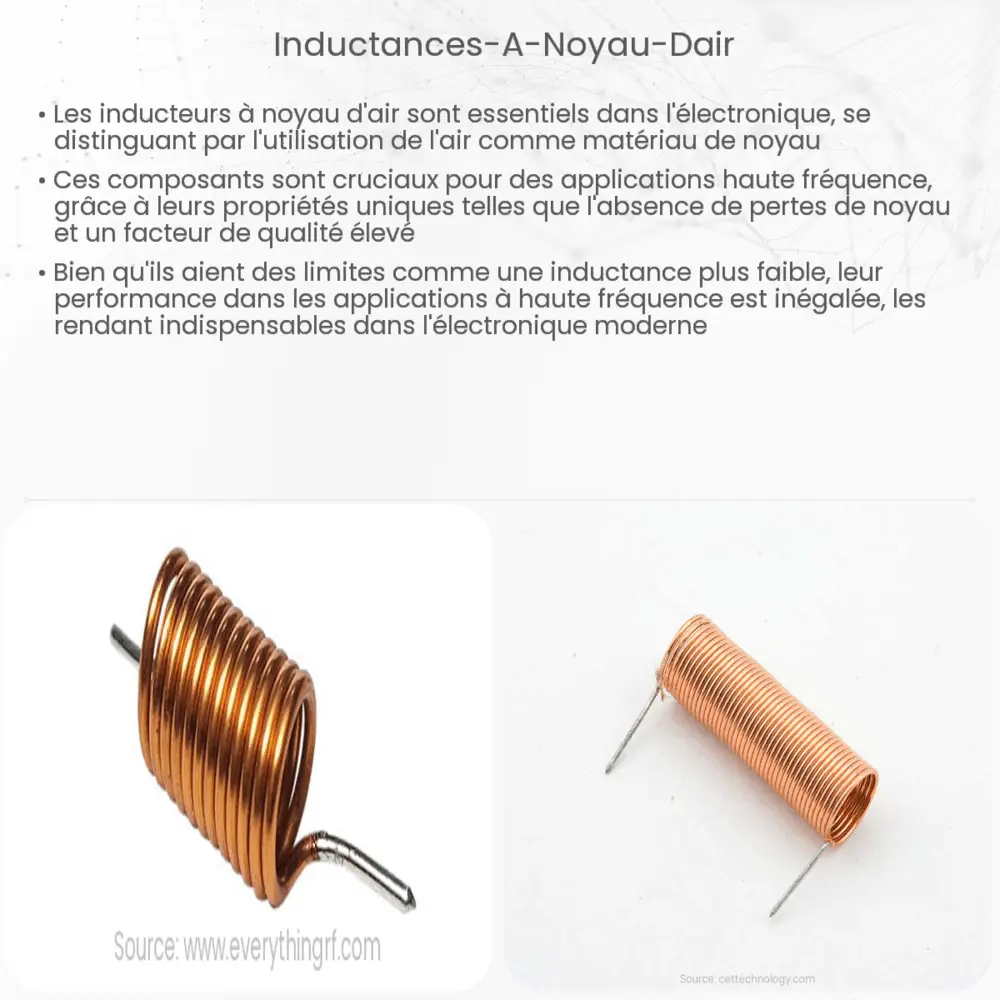

Inductances à Noyau d’Air : Comprendre les Fondamentaux
Les inductances à noyau d’air jouent un rôle crucial dans le domaine de l’électronique et de l’électromagnétisme. Contrairement aux inductances avec un noyau en matériau ferromagnétique, les inductances à noyau d’air ne présentent pas de saturation magnétique ni d’effets de hystérésis, ce qui les rend idéales pour certaines applications.
Principes de Base
Une inductance à noyau d’air est un composant électronique qui stocke l’énergie sous forme de champ magnétique. Elle est constituée généralement d’un enroulement de fil conducteur autour d’un noyau non magnétique, souvent de l’air. Cette configuration permet d’éviter les pertes par hystérésis et la saturation magnétique, fréquentes dans les inductances à noyau ferromagnétique.
Formule de Calcul
La valeur inductive \( L \) d’une inductance à noyau d’air est déterminée par plusieurs facteurs, notamment le nombre de spires \( N \), la perméabilité du vide \( \mu_0 \), l’aire de la section transversale du noyau \( A \), et la longueur du noyau \( l \). La formule de calcul est donnée par :
\[ L = \frac{N^2 \cdot \mu_0 \cdot A}{l} \]
où \( \mu_0 \) est une constante physique représentant la perméabilité du vide.
Applications
Les inductances à noyau d’air trouvent leur utilité dans diverses applications, particulièrement là où la linéarité et la stabilité sont essentielles. Elles sont fréquemment utilisées dans les circuits de radiofréquence, les filtres, et les oscillateurs, où les propriétés non-linéaires des noyaux magnétiques peuvent altérer les performances.
En raison de leur absence de saturation magnétique, ces inductances maintiennent une performance constante sur une large gamme de fréquences et de courants, ce qui est crucial dans les applications de haute fréquence.
Avantages et Inconvénients
Les avantages principaux des inductances à noyau d’air incluent leur linéarité, leur faible coût, et leur simplicité de fabrication. Toutefois, elles possèdent également des inconvénients, comme leur taille généralement plus grande et leur valeur inductive plus faible par rapport aux inductances à noyau ferromagnétique. Cette limitation rend parfois difficile leur intégration dans des dispositifs électroniques miniaturisés.
En conclusion, les inductances à noyau d’air sont des composants essentiels dans de nombreux circuits électroniques, offrant des performances stables et fiables là où d’autres types d’inductances pourraient être limités par des phénomènes comme la saturation magnétique ou l’hystérésis.
Optimisation et Choix des Matériaux
Pour maximiser l’efficacité des inductances à noyau d’air, le choix du matériau du conducteur et la conception du bobinage sont cruciaux. Les matériaux conducteurs comme le cuivre offrent une faible résistance, ce qui réduit les pertes par effet Joule. La configuration du bobinage affecte également l’inductance : des spires plus serrées augmentent la valeur inductive, mais peuvent aussi augmenter les pertes capacitives et résistives.
Dimensionnement et Applications Spécifiques
Le dimensionnement des inductances à noyau d’air dépend de l’application spécifique. Dans les circuits de haute fréquence, par exemple, des inductances plus petites sont souvent privilégiées pour minimiser les pertes et l’encombrement. Dans les applications de puissance, des inductances plus grandes sont nécessaires pour gérer des courants plus élevés sans saturation.
Comparaison avec les Inductances à Noyau Ferromagnétique
En comparaison avec les inductances à noyau ferromagnétique, les inductances à noyau d’air offrent une meilleure linéarité et stabilité, mais ont une inductance plus faible pour une taille donnée. Cela les rend moins adaptées aux applications nécessitant de grandes valeurs d’inductance dans des espaces restreints.
Challenges et Évolutions Technologiques
Le principal défi dans la conception des inductances à noyau d’air est le compromis entre taille, inductance, et résistance. Avec l’avancement des technologies et des matériaux, de nouvelles méthodes de conception et de fabrication permettent d’améliorer ces aspects, ouvrant la voie à des applications plus larges et plus efficaces.
Conclusion
Les inductances à noyau d’air sont des composants fondamentaux en électronique, offrant des avantages uniques en termes de linéarité, de stabilité, et de résistance à la saturation magnétique. Leur simplicité et leur efficacité les rendent indispensables dans de nombreux domaines, en particulier dans les applications de haute fréquence et de radiofréquence. Malgré certains inconvénients, comme une valeur inductive plus faible et une taille plus grande comparée aux inductances à noyau ferromagnétique, les avancées technologiques continuent d’améliorer leurs performances et leurs domaines d’application. En définitive, les inductances à noyau d’air demeurent un choix essentiel pour les ingénieurs et les concepteurs de circuits, contribuant à la réalisation de solutions électroniques innovantes et performantes.
