Erfahren Sie, wie Logikanalysatoren in der Elektronikentwicklung eingesetzt werden, um digitale Schaltungen effektiv zu debuggen.

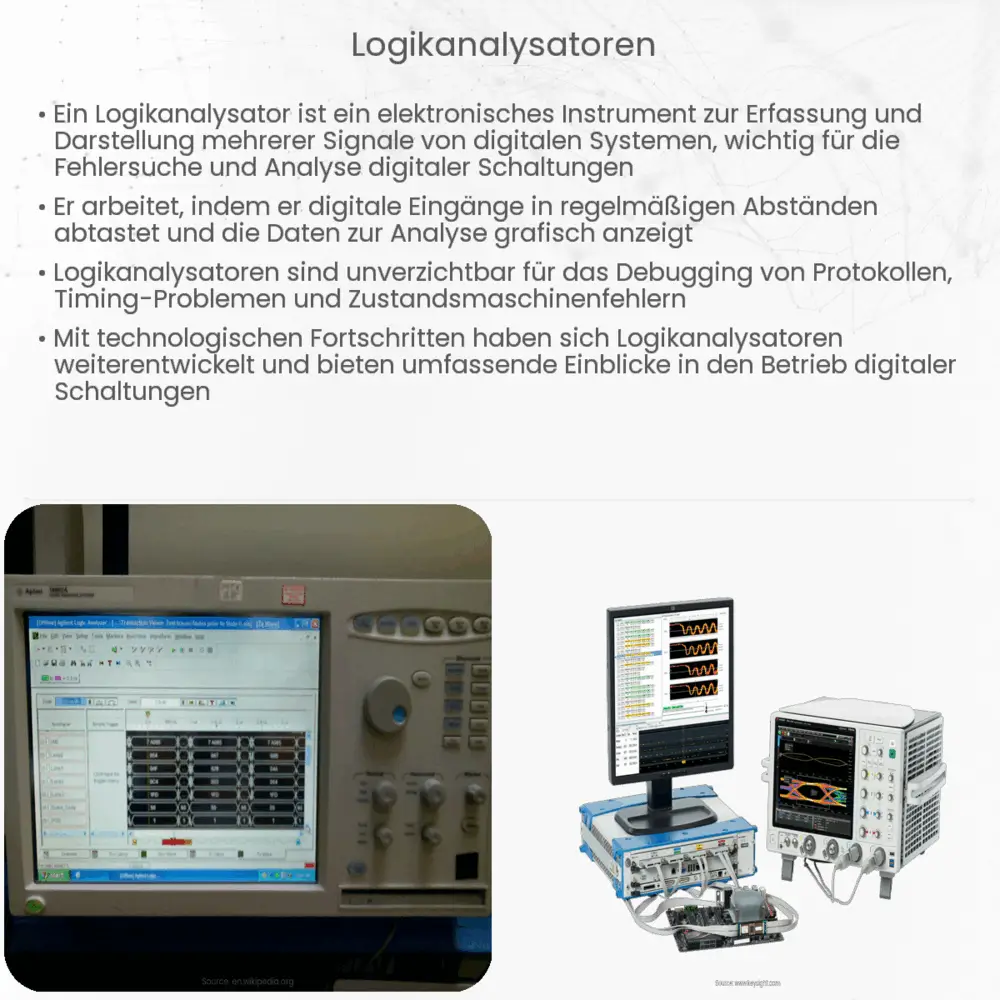

Was ist ein Logikanalysator?
Ein Logikanalysator ist ein komplexes elektronisches Gerät, das in der Entwicklung und Fehlerbehebung digitaler Schaltungen unverzichtbar ist. Er ermöglicht es Ingenieuren, die Signale innerhalb einer digitalen Schaltung auf einer tiefen Ebene zu beobachten und zu analysieren. Dieses Werkzeug ist äußerst nützlich, um herauszufinden, wie eine Schaltung unter bestimmten Bedingungen reagiert oder warum sie nicht wie erwartet funktioniert.
Grundlagen der Logikanalyse
Die Grundfunktion eines Logikanalysators besteht darin, digitale Signale zu erfassen und zu speichern, die dann zur Anzeige auf einem Bildschirm oder zur weiteren Analyse auf einem Computer übertragen werden können. Ein Logikanalysator kann simultan mehrere Signale überwachen und ist in der Lage, zeitliche Beziehungen zwischen verschiedenen digitalen Zuständen zu erkennen.
Wie funktioniert ein Logikanalysator?
Die Arbeitsweise eines Logikanalysators basiert auf dem Prinzip der zeitlichen Erfassung digitaler Signale. Ein typischer Logikanalysator verfügt über eine Reihe von Eingangskanälen, über die er Signale von einer digitalen Schaltung empfängt. Diese Signale werden dann mit Hilfe eines internen Taktgebers synchronisiert, der sicherstellt, dass die Datenaufnahme gleichmäßig und mit einer hohen Genauigkeit erfolgt.
- Jeder Kanal hat einen sogenannten Schwellwert, der bestimmt, ab welcher Spannung ein Signal als ‚HIGH‘ (1) oder ‚LOW‘ (0) erkannt wird.
- Nach der Erfassung der Signale werden diese binär codiert und im Speicher des Analysegeräts abgelegt.
- Die aufgenommenen Daten können dann in Form von Timing-Diagrammen oder Zustandslisten dargestellt werden, was eine detaillierte Analyse der Logikzustände und ihrer zeitlichen Abfolge ermöglicht.
Anwendungen eines Logikanalysators
Logikanalysatoren werden in einer Vielzahl von Anwendungen eingesetzt, um digitale Systeme zu entwickeln und zu debuggen. Sie sind besonders nützlich in der Entwicklung von Mikroprozessor- oder Mikrocontroller-basierten Systemen, in der Telekommunikation, in der Automatisierungstechnik und überall dort, wo komplexe digitale Logik zum Einsatz kommt. Von der einfachen Überprüfung der Funktionalität einer Schaltung bis hin zur Identifizierung komplexer Timing-Probleme – der Logikanalysator ist ein unverzichtbares Werkzeug für jeden Elektronikentwickler.
Kriterien für die Auswahl eines Logikanalysators
Die Auswahl eines Logikanalysators sollte sorgfältig getroffen werden, um sicherzustellen, dass er den spezifischen Anforderungen des Projekts entspricht. Wichtige Kriterien bei der Auswahl sind die Anzahl der Kanäle, die Abtastrate, die Speichertiefe sowie zusätzliche Funktionen wie Protokollanalyse und die Möglichkeit zur Erweiterung.
- Anzahl der Kanäle: Bestimmt, wie viele digitale Signale gleichzeitig überwacht werden können.
- Abtastrate: Bestimmt, wie detailliert die zeitliche Auflösung der erfassten Daten ist. Eine höhere Abtastrate ermöglicht die Aufzeichnung schnellerer Signale.
- Speichertiefe: Gibt an, wie viele Datenpunkte pro Kanal gespeichert werden können, was wiederum beeinflusst, wie lang eine Sequenz aufgezeichnet werden kann.
- Protokollanalyse: Einige Logikanalysatoren bieten spezielle Dekoder für gängige Kommunikationsprotokolle wie I2C, SPI, UART usw.
Integration in die Entwicklungsumgebung
Ein Logikanalsator sollte nahtlos in die Entwicklungsumgebung integriert werden können. Moderne Geräte bieten Schnittstellen zur Software, die es ermöglichen, die erfassten Daten zu exportieren, weiterzuverarbeiten oder sogar automatisierte Tests durchzuführen. Die Kompatibilität mit vorhandenen Tools und die Benutzerfreundlichkeit sind hierbei essentielle Faktoren.
Zukunft der Logikanalyse
Die Zukunft der Logikanalyse sieht vielversprechend aus. Mit der fortschreitenden Miniaturisierung elektronischer Komponenten und der zunehmenden Komplexität digitaler Systeme steigen auch die Anforderungen an die Analysewerkzeuge. Moderne Logikanalysatoren werden daher immer leistungsfähiger, umfassender in ihren Analysefähigkeiten und einfacher in der Handhabung.
Fazit
Der Logikanalysator ist ein unentbehrliches Instrument in der Welt der Elektronikentwicklung. Er bietet die Möglichkeit, digitale Systeme auf einer sehr detaillierten Ebene zu untersuchen und trägt maßgeblich zur Effizienzsteigerung im Entwicklungsprozess bei. Mit der richtigen Auswahl und Anwendung eines Logikanalysators können selbst die kompliziertesten digitalen Schaltungen erfolgreich entwickelt, getestet und optimiert werden. Die kontinuierliche Weiterentwicklung dieser Werkzeuge verspricht auch in Zukunft eine starke Unterstützung für Ingenieure und Entwickler in einem immer komplexer werdenden Feld.
