Découvrez les fondamentaux, le fonctionnement, et l’importance des analyseurs logiques dans le développement et le dépannage électronique.

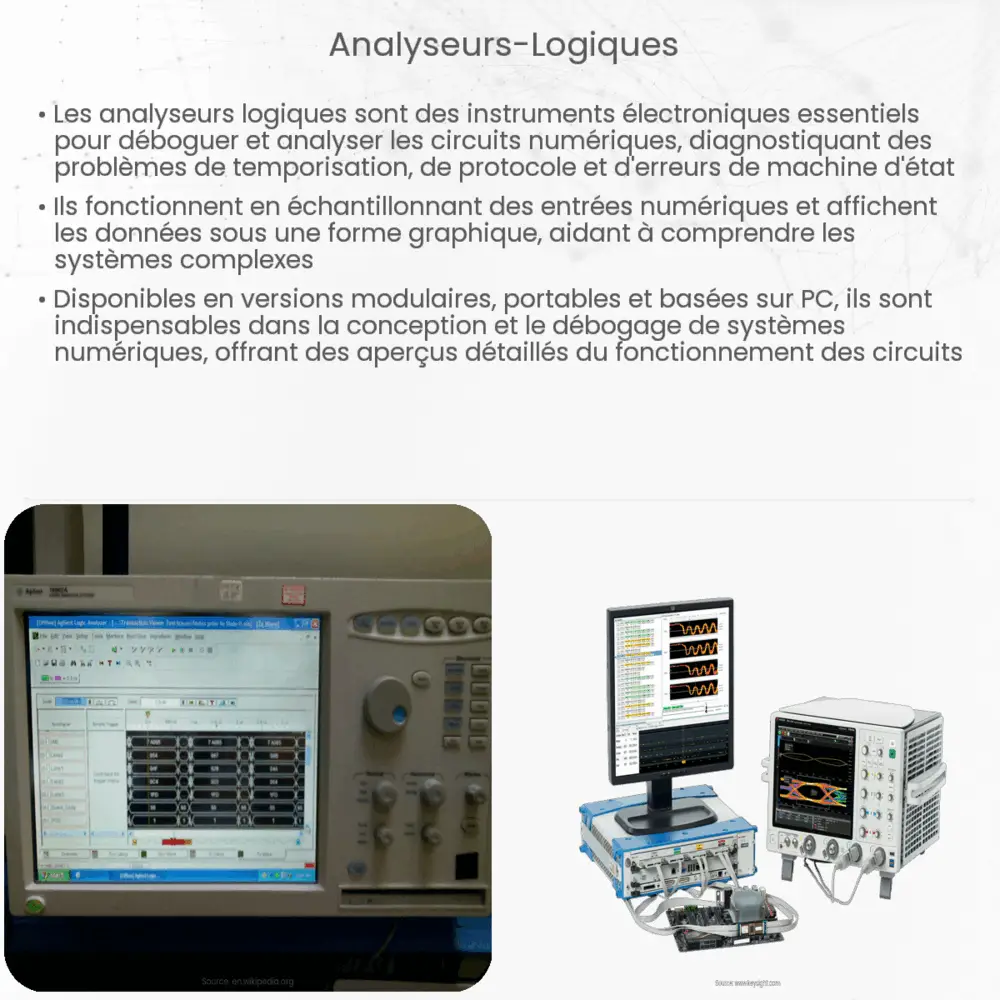

Les Fondamentaux des Analyseurs Logiques
Les analyseurs logiques sont des outils essentiels dans le domaine de l’électronique et de l’informatique. Ils permettent de comprendre et de déchiffrer les signaux logiques au sein des circuits électroniques. Cette compréhension est cruciale pour le diagnostic de problèmes, la conception de systèmes électroniques et l’optimisation des performances.
Principes de Fonctionnement
Un analyseur logique capture et affiche des signaux électriques qui sont représentés sous forme de niveaux logiques, habituellement 0 et 1. Ces niveaux correspondent à différentes tensions dans le circuit. L’analyseur enregistre ces signaux sur plusieurs canaux et offre une visualisation temporelle, permettant ainsi de voir la relation entre les différents signaux dans un circuit.
Applications Pratiques
Les applications des analyseurs logiques sont diverses. Ils sont notamment utilisés pour:
- Le débogage de circuits numériques, en aidant à identifier les problèmes de timing ou de logique.
- L’analyse de protocoles de communication, où ils permettent de décoder les échanges de données entre différents composants.
- La conception et le test de systèmes embarqués, facilitant ainsi le développement de produits électroniques.
Choix d’un Analyseur Logique
Lors de la sélection d’un analyseur logique, plusieurs facteurs doivent être pris en compte :
- Le nombre de canaux : Cela détermine combien de signaux peuvent être surveillés simultanément.
- La fréquence d’échantillonnage : Elle doit être suffisamment élevée pour capturer les détails des signaux à analyser.
- La facilité d’utilisation : Une interface intuitive et des fonctionnalités de décodage intégrées peuvent grandement simplifier l’analyse.
Ces outils sont indispensables pour les ingénieurs et les techniciens travaillant dans l’électronique numérique. Ils offrent une fenêtre sur le fonctionnement interne des circuits, ce qui est crucial pour le développement et le dépannage de systèmes électroniques complexes.
Évolutions et Innovations Technologiques
Avec l’avancement de la technologie, les analyseurs logiques ont également évolué. Les modèles modernes offrent des fonctionnalités avancées telles que l’analyse de protocoles complexes, des capacités de mémoire plus importantes, et des interfaces utilisateur plus conviviales. Certains sont même intégrés avec d’autres instruments de test, comme les oscilloscopes, pour offrir une suite complète d’outils de diagnostic.
Importance de la Formation et de la Maîtrise
Bien que les analyseurs logiques soient des outils puissants, leur efficacité dépend largement de la compétence de l’utilisateur. Une formation adéquate est essentielle pour comprendre comment configurer correctement l’appareil, interpréter les données capturées et en tirer des conclusions précises. Les professionnels doivent donc se tenir informés des dernières tendances et meilleures pratiques dans l’utilisation de ces appareils.
Conclusion
En résumé, les analyseurs logiques sont des instruments incontournables dans le monde de l’électronique et de l’informatique. Ils fournissent des informations précieuses sur le fonctionnement des circuits numériques, facilitant le diagnostic, la conception et le développement de systèmes électroniques. Avec l’évolution continue de la technologie, ces outils deviennent de plus en plus sophistiqués, offrant des capacités accrues et une intégration avec d’autres dispositifs de test. Toutefois, il est essentiel de souligner l’importance de la formation et de la maîtrise de ces outils pour maximiser leur potentiel. En tant qu’ingénieurs, techniciens ou passionnés de technologie, se familiariser avec les analyseurs logiques et comprendre leur fonctionnement est un pas de plus vers l’innovation et l’excellence dans le domaine de l’électronique.
