LCR-Messgerät

Ein detaillierter Überblick über LCR-Messgeräte: Funktionsweise, Bedeutung, Anwendungen und Tipps zur optimalen Nutzung in der Elektronikbranche.

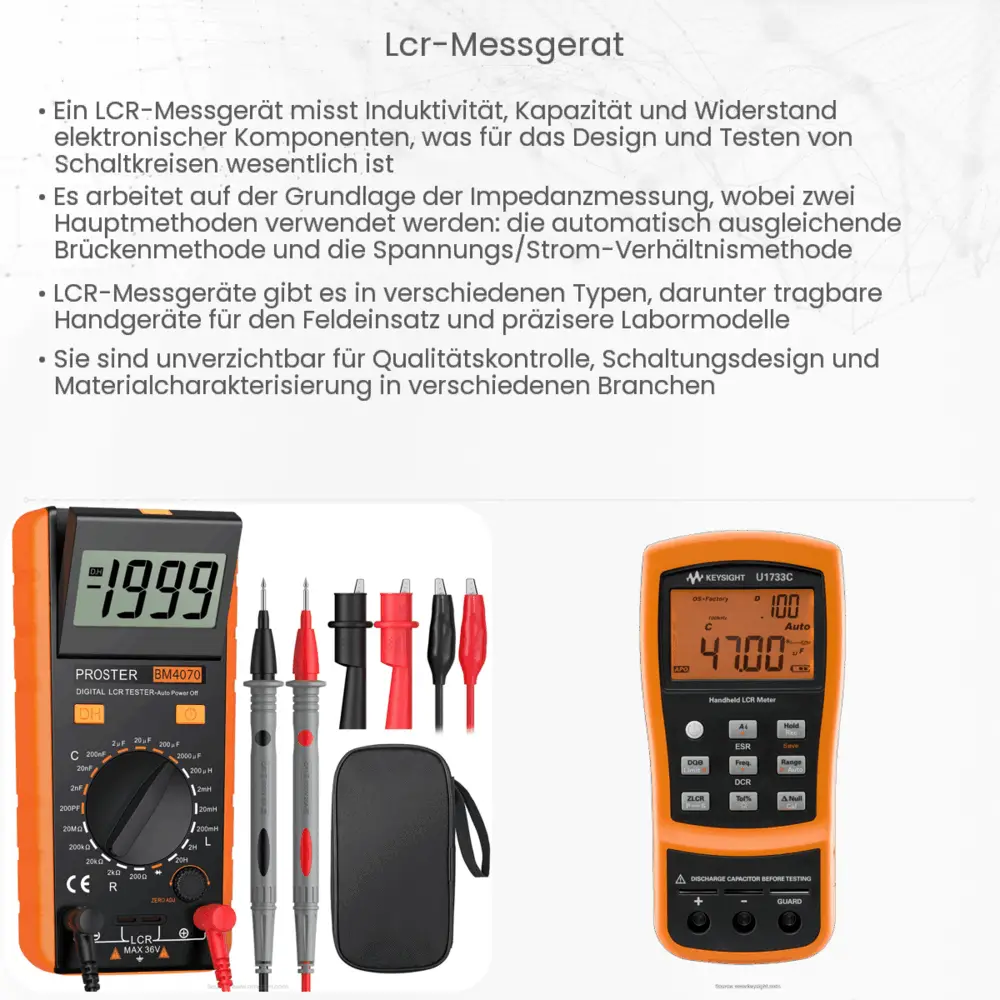

Was ist ein LCR-Messgerät?

Ein LCR-Messgerät ist ein spezialisiertes Messgerät, das dafür ausgelegt ist, die Induktivität (L), Kapazität (C) und den Widerstand (R) von elektronischen Komponenten zu messen. Diese drei Größen sind von entscheidender Bedeutung, wenn es darum geht, das Verhalten von elektronischen Schaltungen zu verstehen und zu analysieren. Das LCR-Messgerät hat sich als unverzichtbares Werkzeug für Elektroingenieure, Techniker und Hobbyelektroniker etabliert.

Funktionsweise des LCR-Messgeräts

Ein LCR-Messgerät funktioniert, indem es einen bekannten Wechselstrom (oder eine Wechselspannung) durch das zu testende Bauteil leitet und dann die resultierende Spannung (oder den Strom) misst. Die Phase und die Amplitude dieser Spannung in Bezug auf den angelegten Strom geben Aufschluss über die L, C und R-Werte des Bauteils.

Durch die Anwendung von Ohms Gesetz und der komplexen Impedanz kann das Messgerät die entsprechenden Werte für Induktivität, Kapazität und Widerstand bestimmen. Dabei berücksichtigt es sowohl den rein ohmschen Widerstand als auch die reaktiven Komponenten der Impedanz, die durch Induktivitäten und Kapazitäten hervorgerufen werden.

Warum ist ein LCR-Messgerät wichtig?

• Präzision: LCR-Messgeräte bieten eine hohe Genauigkeit und können auch sehr kleine Veränderungen in L, C und R messen, die mit herkömmlichen Multimetern oft schwer festzustellen sind.
• Verschiedene Frequenzen: Viele LCR-Messgeräte ermöglichen es dem Benutzer, Messungen bei verschiedenen Frequenzen durchzuführen. Dies ist nützlich, da sich die Eigenschaften eines Bauteils mit der Frequenz ändern können.
• Anwendungen: Sie sind in der Elektronikfertigung, im Servicebereich, in der Forschung und Entwicklung und in vielen anderen Bereichen von entscheidender Bedeutung.
• Diagnose: Mit einem LCR-Messgerät können defekte oder alternde Komponenten in einer Schaltung identifiziert werden, was bei der Fehlerbehebung sehr hilfreich ist.

Arten von LCR-Messgeräten

Es gibt verschiedene Arten von LCR-Messgeräten, darunter Tischmodelle für das Labor, handliche tragbare Geräte und spezialisierte Modelle für bestimmte Anwendungen. Die Auswahl des richtigen LCR-Messgeräts hängt von der spezifischen Aufgabe und den Anforderungen des Benutzers ab.

Im Folgenden werden wir tiefer in die Anwendungen und Besonderheiten von LCR-Messgeräten eintauchen und ihre Bedeutung in verschiedenen Elektronikbereichen erläutern.

Anwendungen von LCR-Messgeräten

LCR-Messgeräte finden in einer Vielzahl von Anwendungen Verwendung. Einige der häufigsten Anwendungen sind:

• Qualitätskontrolle: In der Elektronikproduktion werden LCR-Messgeräte verwendet, um sicherzustellen, dass die hergestellten Komponenten den Spezifikationen entsprechen und fehlerfrei sind.
• Entwicklung: Während des Entwicklungsprozesses neuer Produkte kann die Messung von L, C und R helfen, das Verhalten und die Performance von Schaltungen zu optimieren.
• Reparatur und Diagnose: Bei der Fehlersuche in elektronischen Geräten können LCR-Messgeräte dabei helfen, fehlerhafte Komponenten zu identifizieren und auszutauschen.
• Forschung: In der wissenschaftlichen Forschung werden LCR-Messgeräte genutzt, um neue Materialien und Technologien zu studieren und deren elektrische Eigenschaften zu analysieren.

Tipps zur Verwendung von LCR-Messgeräten

Um genaue und zuverlässige Ergebnisse zu erzielen, sollten einige wichtige Aspekte bei der Verwendung von LCR-Messgeräten beachtet werden:

1. Die Anschlusskabel und -kontakte sollten immer sauber und frei von Oxidation sein, um Fehler in den Messungen zu vermeiden.
2. Es ist ratsam, die Messfrequenz entsprechend dem zu testenden Bauteil auszuwählen. Einige Bauteile, wie z.B. Kondensatoren, können bei verschiedenen Frequenzen unterschiedliche Werte anzeigen.
3. Achten Sie darauf, das Gerät regelmäßig zu kalibrieren, um sicherzustellen, dass es stets genaue Ergebnisse liefert.

Schlussfolgerung

Das LCR-Messgerät ist ein unverzichtbares Instrument in der Welt der Elektronik. Mit seiner Fähigkeit, Induktivität, Kapazität und Widerstand präzise zu messen, ermöglicht es den Anwendern, tiefgreifende Einsichten in die Eigenschaften und das Verhalten von elektronischen Komponenten zu gewinnen. Ob in der Produktion, in der Forschung oder bei Reparaturen, die Genauigkeit und Zuverlässigkeit von LCR-Messgeräten sind entscheidend für den Erfolg und die Effizienz in vielen Bereichen der Elektronik. Daher ist es wichtig, sich mit dem richtigen Umgang und den Anwendungen dieser Geräte vertraut zu machen, um das Beste aus ihnen herauszuholen.
