Introducción al Medidor LCR
Un medidor LCR es un tipo de dispositivo de medición electrónica que se utiliza para medir los parámetros fundamentales asociados con componentes electrónicos pasivos. Estos parámetros son la inductancia (L), la capacitancia (C) y la resistencia (R). Estas tres cantidades se encuentran en el corazón de casi todos los circuitos electrónicos y electrónicos, y tener una comprensión precisa de sus valores es esencial para el diseño, construcción y mantenimiento de estos circuitos.
Funcionamiento de un Medidor LCR
El medidor LCR mide la inductancia, la capacitancia y la resistencia utilizando una variedad de técnicas. Generalmente, aplica una señal de prueba a través del componente y luego mide la respuesta. La señal de prueba puede variar en frecuencia, permitiendo al operador del dispositivo determinar cómo cambian las propiedades del componente con la frecuencia.
Aplicaciones de un Medidor LCR
-
Industria electrónica: En la industria electrónica, los medidores LCR se utilizan para probar y clasificar componentes electrónicos.
-
Industria de telecomunicaciones: Se utilizan para mantener y diseñar circuitos de telecomunicaciones.
-
Investigación y desarrollo: En la investigación y el desarrollo, los medidores LCR son herramientas esenciales para medir con precisión los valores de los componentes pasivos.
Tipo de Medidores LCR
-

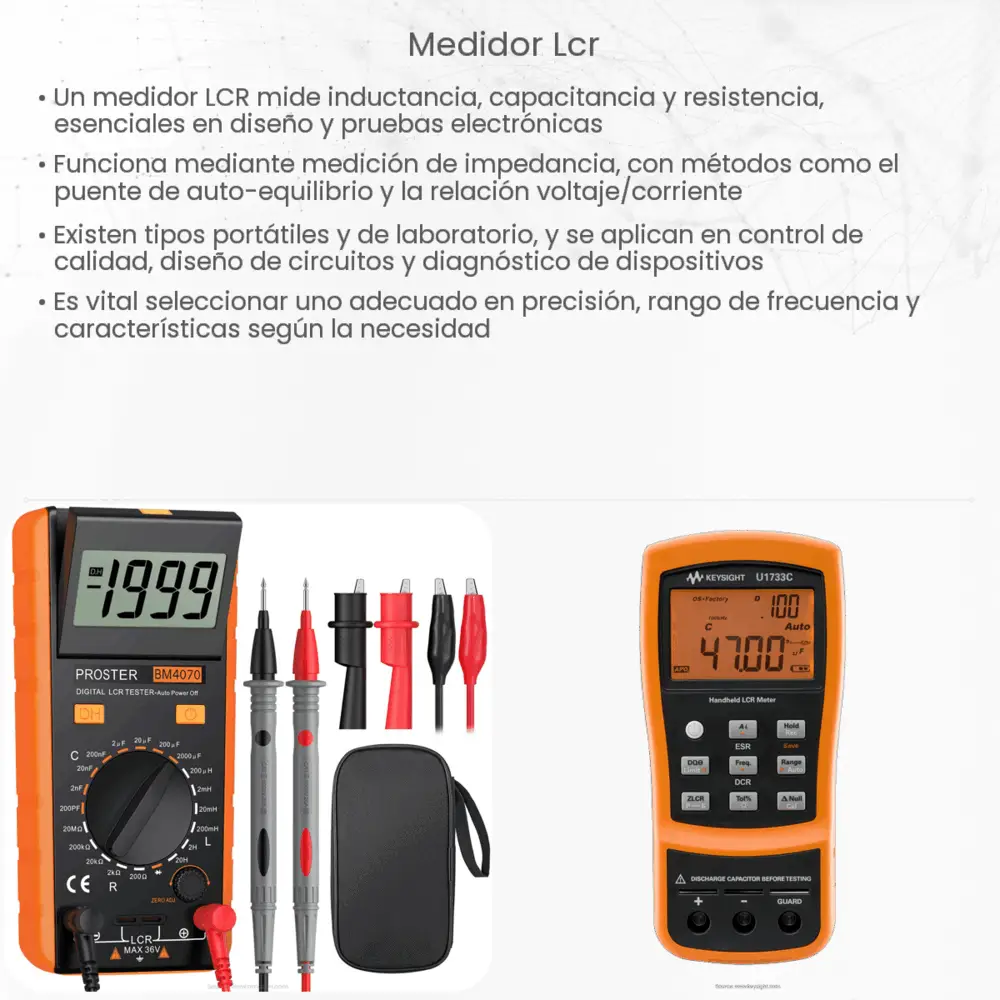

Medidores LCR de mano: Son portátiles y adecuados para trabajos en el campo o donde se requiere movilidad. Sin embargo, a menudo no son tan precisos como sus contrapartes de laboratorio.
-
Medidores LCR de sobremesa: Son más grandes, más precisos y usualmente tienen más funcionalidades. Son adecuados para usar en laboratorios o entornos de investigación y desarrollo.
Aunque estos son los tipos generales de medidores LCR, hay otros tipos más especializados disponibles. Algunos de ellos incluso pueden medir parámetros adicionales como el factor de disipación (D), el factor de calidad (Q), y la impedancia (Z).
Consideraciones al Elegir un Medidor LCR
Al seleccionar un medidor LCR, hay varios factores a considerar. Estos incluyen la precisión requerida, la gama de frecuencias de operación, las capacidades de interfaz de datos, la resistencia a las condiciones ambientales y el costo.
Factores a Considerar al Elegir un Medidor LCR
Entre las principales características a tener en cuenta al seleccionar un medidor LCR, encontramos:
-
Precisión: La precisión es una de las características más importantes a considerar al elegir un medidor LCR. Un dispositivo de mayor precisión proporcionará lecturas más exactas, lo cual es crucial para determinados trabajos.
-
Rango de frecuencia: El rango de frecuencia del medidor LCR deberá cubrir las frecuencias que se esperan medir. Algunos medidores ofrecen rangos de frecuencia muy amplios, mientras que otros se limitan a rangos más estrechos.
-
Interfaz de datos: Muchos medidores LCR modernos ofrecen la capacidad de conectar el dispositivo a un ordenador para el análisis de datos y la generación de informes. Esta característica puede ser extremadamente útil, especialmente en entornos de investigación y desarrollo.
-
Resistencia a las condiciones ambientales: Dependiendo de donde se vaya a utilizar el medidor, puede que sea necesario que el dispositivo sea resistente a ciertas condiciones ambientales, como la humedad o la temperatura.
-
Costo: Por supuesto, el costo es un factor importante a considerar. Los medidores LCR varían significativamente en precio, y se debe seleccionar un modelo que se ajuste a su presupuesto pero que también cumpla con sus necesidades.
Conclusión
En resumen, el medidor LCR es una herramienta esencial en el mundo de la electrónica y la telecomunicaciones. Ya sea para la clasificación de componentes en la industria electrónica, el mantenimiento de circuitos en telecomunicaciones o el desarrollo de nuevas tecnologías, el medidor LCR juega un papel crucial.
Al elegir un medidor LCR, se deben considerar factores como la precisión, el rango de frecuencia, las capacidades de interfaz de datos, la resistencia a condiciones ambientales y el costo. Con una cuidadosa selección, un medidor LCR puede ser una adquisición valiosa y útil para cualquier laboratorio o taller electrónico.
