Ein umfassender Leitfaden zu Ladungspumpenwandlern: Grundprinzipien, Typen, Anwendungen und Optimierungsstrategien für eine effiziente Spannungswandlung.
Einleitung: Was sind Ladungspumpenwandler?
Ein Ladungspumpenwandler, oft einfach als Ladungspumpe bezeichnet, ist eine Art von Gleichstrom-Gleichstromwandler, der Kapazitäten (Kondensatoren) verwendet, um elektrische Energie zu speichern und zu transferieren. Sie sind besonders nützlich, wenn höhere oder niedrigere Spannungen als die Eingangsspannung benötigt werden, ohne jedoch den Einsatz von Transformatoren oder Induktivitäten.
Grundprinzip des Betriebs
Das Grundprinzip hinter einer Ladungspumpe ist das Laden und Entladen von Kondensatoren. Wenn ein Kondensator geladen ist, speichert er Energie. Wird er entladen, gibt er diese Energie wieder ab. Bei einem Ladungspumpenwandler geschieht dieser Lade- und Entladevorgang in einem kontrollierten Rhythmus, sodass die Ausgangsspannung höher oder niedriger als die Eingangsspannung ist.
Grundlegende Typen von Ladungspumpen
- Spannungsverdoppler: Hier wird die Ausgangsspannung auf das Doppelte der Eingangsspannung erhöht. Dies wird erreicht, indem zwei Kondensatoren in einer bestimmten Schaltungskonfiguration verwendet werden.
- Spannungsteiler: Bei dieser Art von Ladungspumpe wird die Ausgangsspannung halbiert. Dies ist nützlich, wenn eine niedrigere Spannung als die Eingangsspannung benötigt wird.
- Spannungsinvertierer: Wie der Name schon sagt, wird bei dieser Konfiguration die Polarität der Eingangsspannung umgekehrt. Wenn beispielsweise eine positive Eingangsspannung angelegt wird, liefert die Ladungspumpe eine negative Ausgangsspannung gleicher Größe.
Anwendungsgebiete
Ladungspumpen finden in einer Vielzahl von Anwendungen Verwendung. Einige der gängigsten Anwendungen sind:
- Stromversorgung für integrierte Schaltungen, insbesondere wenn höhere oder niedrigere Spannungen als die Hauptversorgungsspannung benötigt werden.
- Erzeugung negativer Spannungen in Systemen, die nur über eine positive Versorgungsquelle verfügen.
- Anpassung von Spannungspegeln in batteriebetriebenen Geräten, um die Laufzeit zu maximieren.
Es gibt natürlich noch viele weitere Anwendungen für Ladungspumpenwandler, die je nach spezifischem Bedarf variieren können.
Vorteile und Nachteile
Wie jede Technologie haben auch Ladungspumpen ihre Vor- und Nachteile. Einige der Vorteile sind ihre Einfachheit, ihre Fähigkeit, ohne Induktoren oder Transformatoren zu arbeiten, und ihre generelle Zuverlässigkeit. Jedoch können sie in einigen Anwendungen nicht so effizient sein wie andere Arten von Wandlern und können Einschränkungen in Bezug auf die erzeugbare Ausgangsstromstärke haben.
Im nächsten Abschnitt werden wir uns genauer mit den technischen Aspekten von Ladungspumpen, ihrer Funktionsweise und ihrer Optimierung auseinandersetzen.
Technische Aspekte und Funktionsweise

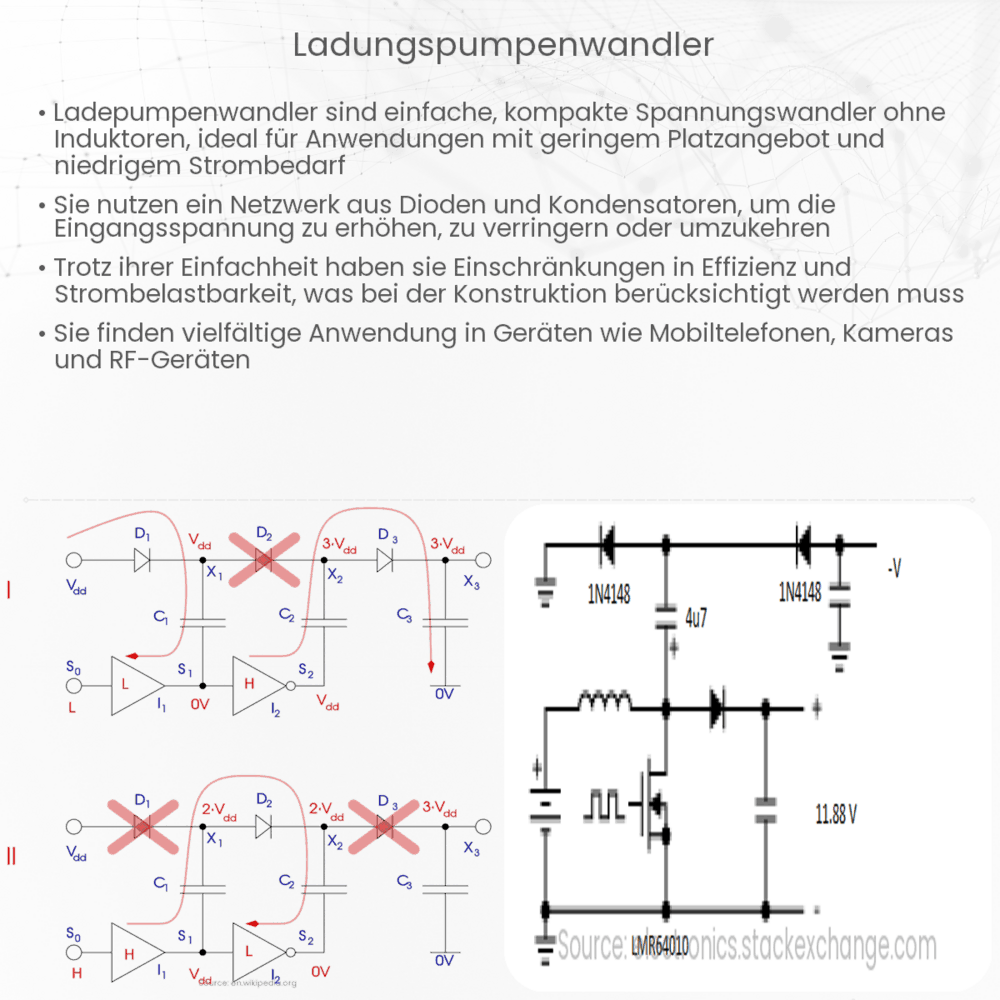

Die Funktionsweise einer Ladungspumpe basiert auf dem kontinuierlichen Laden und Entladen von Kondensatoren. Schalttransistoren werden verwendet, um den Ladungsfluss in den Kondensatoren zu steuern. In der ersten Phase wird ein Kondensator von der Eingangsspannung geladen. In der nächsten Phase wird dieser geladene Kondensator in Reihe zu einem anderen Kondensator geschaltet, wodurch die Spannung verdoppelt oder invertiert wird, je nach Konfiguration der Schaltung.
Ein wichtiger Faktor bei der Auslegung von Ladungspumpen ist die Frequenz, mit der die Schalttransistoren betrieben werden. Eine höhere Schaltfrequenz kann zu einer glatteren Ausgangsspannung führen, erhöht jedoch auch die Schaltverluste. Daher muss ein optimaler Mittelweg gefunden werden.
Optimierung von Ladungspumpen
Um die Effizienz von Ladungspumpen zu maximieren und unerwünschte Spannungsschwankungen zu minimieren, können verschiedene Strategien angewendet werden:
- Kondensatorauswahl: Die Wahl des richtigen Kondensators ist entscheidend. Niedrig-ESR-Kondensatoren können helfen, den Ripple zu reduzieren und die Effizienz zu verbessern.
- Regelungstechnik: Ein Feedback-System kann implementiert werden, um die Ausgangsspannung konstant zu halten, selbst wenn sich die Lastbedingungen ändern.
- Schaltfrequenz: Wie bereits erwähnt, hat die Schaltfrequenz sowohl Vor- als auch Nachteile. Eine sorgfältige Auswahl der Frequenz kann helfen, den besten Kompromiss zwischen Effizienz und Ausgangsspannungsqualität zu finden.
Schlussfolgerung
Ladungspumpenwandler bieten eine effiziente und kompakte Lösung, um Spannungen in elektronischen Schaltungen zu transformieren, ohne auf Induktivitäten oder Transformatoren zurückgreifen zu müssen. Ihre einfache Bauweise und Anpassungsfähigkeit machen sie zu einer attraktiven Option für viele Anwendungen. Wie bei jeder Technologie müssen jedoch die spezifischen Anforderungen und Grenzen berücksichtigt werden, um die bestmögliche Performance zu gewährleisten. Mit dem Fortschreiten der Technologie und der ständigen Weiterentwicklung von Bauteilen und Schaltungstechniken können wir in der Zukunft noch effizientere und vielseitigere Ladungspumpenwandler erwarten.
