Entdecken Sie die Grundlagen, Typen und Anwendungen von induktiven Reaktoren in der Elektrotechnik, einschließlich Berechnung und Einsatz in Energieanlagen.

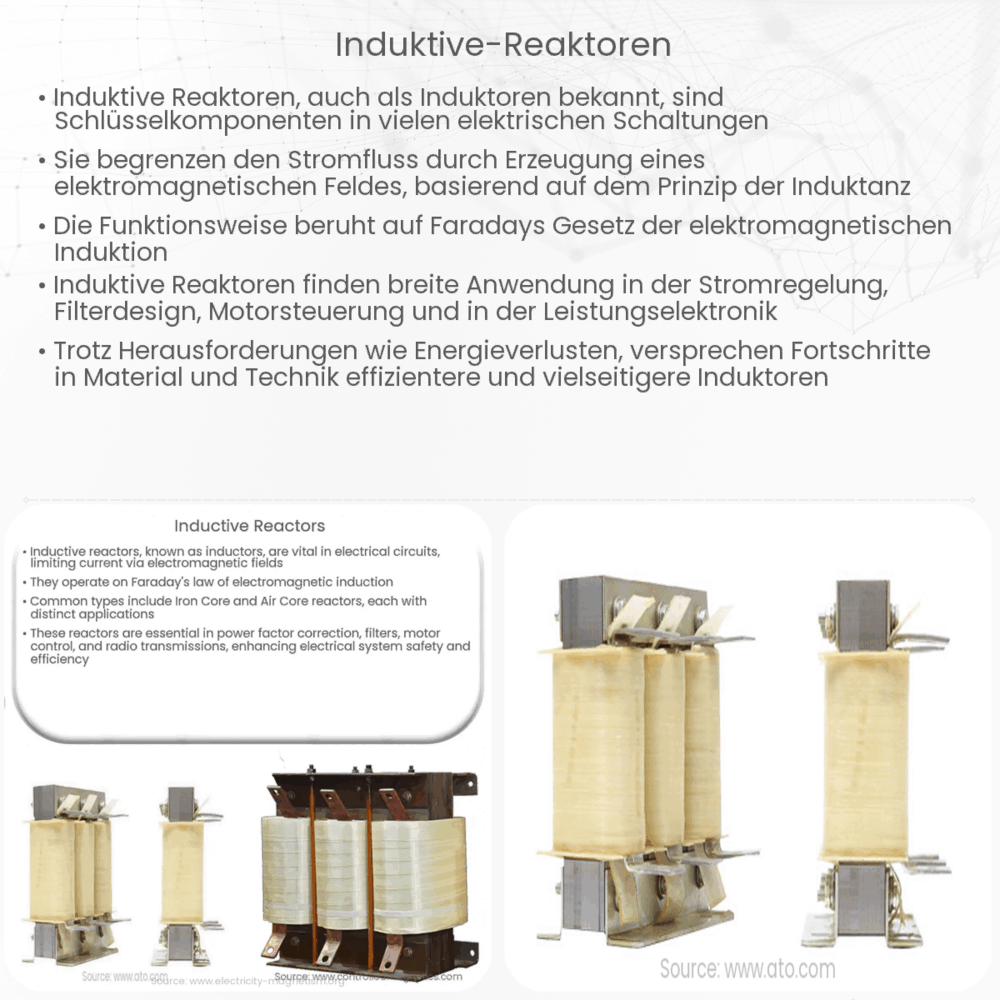

Was sind Induktive Reaktoren?
Induktive Reaktoren, auch als Induktivitäten bekannt, spielen eine wesentliche Rolle in der Elektrotechnik und Elektronik. Sie sind passive elektrische Komponenten, die Energie in einem magnetischen Feld speichern, wenn ein elektrischer Strom durch sie fließt. Diese Geräte sind in vielen Anwendungen zu finden, von der Energieübertragung bis hin zu elektronischen Schaltkreisen.
Grundprinzipien der Induktivität
Das grundlegende Prinzip eines induktiven Reaktors basiert auf dem elektromagnetischen Induktionsgesetz von Faraday. Dieses Gesetz besagt, dass eine Änderung des Magnetfelds innerhalb einer Spule eine Spannung (elektromotorische Kraft) in der Spule erzeugt. Die Induktivität (L) ist dabei ein Maß für die Fähigkeit einer Spule, Energie in ihrem Magnetfeld zu speichern und wird in Henry (H) gemessen. Die Induktivität einer Spule hängt von mehreren Faktoren ab, einschließlich der Anzahl der Windungen, der Querschnittsfläche der Spule und der Art des Materials im Kern.
Anwendungen von Induktiven Reaktoren
Induktive Reaktoren finden in verschiedenen Bereichen Anwendung. In der Energieübertragung werden sie beispielsweise zur Begrenzung von Stromstößen und zur Regelung der Leistungsflusssteuerung eingesetzt. In elektronischen Schaltkreisen werden sie zur Filterung von Signalen, in Schwingkreisen und als Transformatoren verwendet. Sie sind unerlässlich für die Funktion von Wechselstromsystemen, da sie helfen, Spannungsstabilität zu gewährleisten und Phasenverschiebungen zwischen Strom und Spannung zu kontrollieren.
Typen von Induktiven Reaktoren
Es gibt verschiedene Typen von induktiven Reaktoren, die je nach Anwendung und benötigten Eigenschaften ausgewählt werden. Einige gängige Typen sind:
- Luftspulen: Bestehen aus Windungen eines leitenden Drahtes ohne Kernmaterial.
- Eisenkernspulen: Haben einen Kern aus Eisen oder einem anderen ferromagnetischen Material, um die Induktivität zu erhöhen.
- Ferritkernspulen: Verwenden Ferritmaterial im Kern, um hohe Induktivität bei gleichzeitig geringer Größe zu ermöglichen.
Die Auswahl des richtigen Typs hängt von verschiedenen Faktoren ab, darunter die erforderliche Induktivität, die Betriebsfrequenz und die thermischen Eigenschaften.
Berechnung der Induktivität
Die Induktivität einer Spule lässt sich durch die Formel L = N2 * μ * A / l berechnen, wobei N die Anzahl der Windungen, μ die Permeabilität des Kernmaterials, A die Querschnittsfläche der Spule und l die Länge der Spule ist. Diese Berechnung zeigt, dass die Induktivität mit der Anzahl der Windungen und der Permeabilität des Kernmaterials zunimmt, aber mit der Länge der Spule abnimmt.
Induktive Reaktanz
Ein wichtiger Aspekt von induktiven Reaktoren ist die induktive Reaktanz (XL), die den Widerstand gegen Wechselstrom darstellt. Die induktive Reaktanz ist direkt proportional zur Frequenz des angelegten Wechselstroms und zur Induktivität des Reaktors. Die Formel dafür lautet XL = 2 * π * f * L, wobei f die Frequenz ist. Mit steigender Frequenz nimmt also auch die induktive Reaktanz zu.
Einsatz in Energieanlagen
In Energieanlagen werden induktive Reaktoren oft verwendet, um harmonische Verzerrungen zu reduzieren und die Leistungsqualität zu verbessern. Sie spielen eine Schlüsselrolle bei der Dämpfung von Überspannungen und der Vermeidung von Resonanzphänomenen im Netz. Darüber hinaus sind sie in Hochspannungs-Gleichstrom-Übertragungssystemen (HGÜ) von zentraler Bedeutung, um den reibungslosen Transport von Energie über lange Distanzen zu gewährleisten.
Schlussfolgerung
Induktive Reaktoren sind ein fundamentaler Bestandteil der modernen Elektrotechnik und tragen wesentlich zur Stabilität und Effizienz elektrischer Systeme bei. Von einfachen elektronischen Schaltkreisen bis hin zu komplexen Energieübertragungsnetzen, ihre Fähigkeit, Energie in einem magnetischen Feld zu speichern und zu regulieren, macht sie unverzichtbar. Die richtige Auswahl, Berechnung und Anwendung von induktiven Reaktoren ist daher entscheidend für die Leistung und Zuverlässigkeit elektrischer Systeme. In einer Welt, die zunehmend von elektrischer Energie abhängt, wird die Bedeutung dieser Komponenten nur noch weiter zunehmen.
