Entdecken Sie, wie induktive Phasenmesser in der Elektrotechnik eingesetzt werden, um Phasenwinkel präzise zu messen und Systeme zu optimieren.

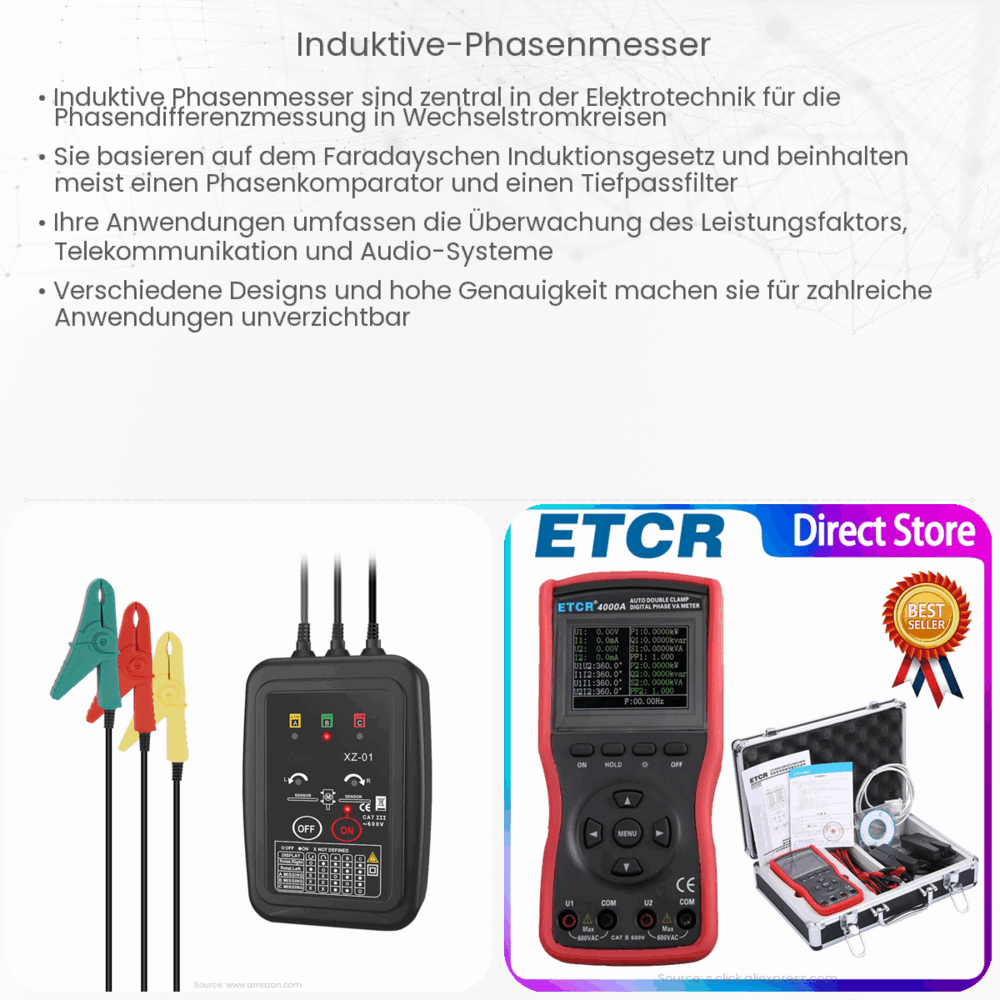

Was ist ein induktiver Phasenmesser?
Ein induktiver Phasenmesser ist ein Instrument, das in der Elektrotechnik verwendet wird, um den Phasenwinkel zwischen zwei Wechselströmen oder zwischen einem Wechselstrom und einer Wechselspannung zu messen. Dies ist besonders wichtig in der Leistungselektronik und bei der Energieübertragung, wo eine präzise Phasenabstimmung für Effizienz und Sicherheit entscheidend ist.
Die Funktionsweise eines induktiven Phasenmessers basiert auf dem Prinzip der Induktion, wobei die wechselnde magnetische Flussdichte, die durch einen Wechselstrom erzeugt wird, in einem benachbarten Leiter eine Spannung induziert. Der induzierte Strom ist dabei phasenverschoben zum ursprünglichen Strom, und diese Phasenverschiebung kann gemessen werden.
Grundlagen der Phasenmessung
Um den Phasenwinkel zu verstehen, betrachten wir die allgemeine Form einer Wechselspannung: u(t) = Umax * sin(ωt + φ). Hierbei ist Umax der Spitzenwert der Spannung, ω die Kreisfrequenz, t die Zeit und φ der Phasenwinkel. Eine ähnliche Gleichung gilt für den Wechselstrom: i(t) = Imax * sin(ωt + θ), wobei Imax den Spitzenwert des Stroms und θ den Phasenwinkel darstellt.
Der Phasenwinkel ist ein Maß dafür, wie sehr sich zwei sinusförmige Wellen in ihrer Phase unterscheiden, d.h., um wie viel eine Welle gegenüber der anderen in der Zeit verschoben ist. Ein Phasenwinkel von 0° bedeutet, dass beide Wellen perfekt synchronisiert sind, während ein Phasenwinkel von 180° anzeigt, dass sie genau entgegengesetzt zueinander sind.
Anwendungen des induktiven Phasenmessers
Induktive Phasenmesser sind in verschiedenen Bereichen von großer Bedeutung. Sie werden eingesetzt, um die Qualität der Stromversorgung in Energieverteilungsnetzen zu überwachen, bei der Inbetriebnahme von Generatoren und Transformatoren und bei der Fehlersuche in elektrischen Systemen. Darüber hinaus sind sie ein unverzichtbares Werkzeug in der Entwicklung und Prüfung von elektronischen Geräten und Schaltungen, bei denen die Phasenbeziehung zwischen Strömen und Spannungen von Bedeutung ist.
Ein genaues Verständnis der Phasenbeziehungen ist entscheidend für die Synchronisation von Maschinen und die Optimierung von Leistungssystemen. Es trägt dazu bei, die Effizienz zu steigern und die Belastung der Komponenten zu reduzieren, was zu einer längeren Lebensdauer und geringeren Betriebskosten führt.
Technische Umsetzung und Messverfahren
Die technische Realisierung induktiver Phasenmesser kann auf verschiedene Weisen erfolgen. Eine gängige Methode ist die Nutzung eines rotierenden Transformators, dessen Sekundärwicklung relativ zur Primärwicklung bewegt wird, um die maximale induzierte Spannung zu finden, die dann dem Phasenwinkel entspricht. Moderne Geräte verwenden oft elektronische Schaltkreise, die die Phasenverschiebung mit Hilfe von Operationsverstärkern oder Mikroprozessoren berechnen.
Bei der Messung wird oft ein Nullindikator verwendet, der anzeigt, wenn die Phase zwischen dem Referenzsignal und dem gemessenen Signal null oder ein Vielfaches von 360° beträgt. Dies ermöglicht eine sehr genaue Bestimmung des Phasenwinkels. Die resultierenden Daten können dann zur Analyse der elektrischen Eigenschaften eines Systems verwendet werden.
Wichtige Überlegungen bei der Verwendung von induktiven Phasenmessern
Beim Einsatz von induktiven Phasenmessern ist die Präzision der Instrumente von größter Bedeutung. Externe Faktoren wie Temperaturschwankungen, magnetische Streufelder oder die Qualität der verwendeten Bauelemente können die Messergebnisse beeinflussen. Es ist daher wichtig, regelmäßige Kalibrierungen und Prüfungen durchzuführen, um die Genauigkeit zu gewährleisten.
Des Weiteren sollten Anwender sicherstellen, dass die Messgeräte für den Frequenzbereich des zu messenden Signals ausgelegt sind. Phasenmesser, die für den Einsatz im Niederspannungsnetz konzipiert wurden, sind möglicherweise nicht geeignet für Messungen in Hochspannungsanlagen oder bei Frequenzen, die von den üblichen 50 Hz oder 60 Hz abweichen.
Schlussfolgerung
Induktive Phasenmesser sind ein unverzichtbares Werkzeug in der Elektrotechnik, das zur Wahrung der Qualität und Effizienz in Energieversorgungsnetzen und bei der Entwicklung elektronischer Schaltungen beiträgt. Ihre Fähigkeit, präzise Phasenwinkel zu messen, ermöglicht eine bessere Synchronisation und Optimierung von Systemen, was zu Kosteneinsparungen und erhöhter Zuverlässigkeit führt. Bei der Auswahl und Anwendung dieser Instrumente ist eine sorgfältige Betrachtung der spezifischen Anforderungen und regelmäßige Wartung essentiell, um genaue und zuverlässige Messungen sicherzustellen. Mit fortschreitender Technologie werden induktive Phasenmesser weiterhin eine Schlüsselrolle in der Elektrotechnik spielen und zur Sicherung der Energiequalität in einer zunehmend vernetzten Welt beitragen.
