Entdecken Sie die Bedeutung von geschirmten Kabeln, ihre Anwendungen und wie man das richtige Kabel auswählt. Ein Leitfaden für optimale Signalqualität.
Geschirmtes Kabel: Eine Einführung
Ein geschirmtes Kabel, auch als abgeschirmtes Kabel bekannt, ist ein elektrisches Kabel, das mit einem metallischen Abschirmmaterial umgeben ist. Diese Abschirmung dient dazu, das Kabel vor externen elektromagnetischen Störungen (EMI) zu schützen und gleichzeitig die Emission von EMI vom Kabel selbst zu minimieren.
Warum sind geschirmte Kabel wichtig?
Elektromagnetische Störungen können die Leistung elektronischer Geräte beeinträchtigen und zu Datenverlusten, Fehlfunktionen und anderen unerwünschten Effekten führen. Geschirmte Kabel helfen dabei, solche Probleme zu verhindern, indem sie die Übertragung des Signals im Kabel schützen und verhindern, dass externe elektromagnetische Felder das Signal stören.

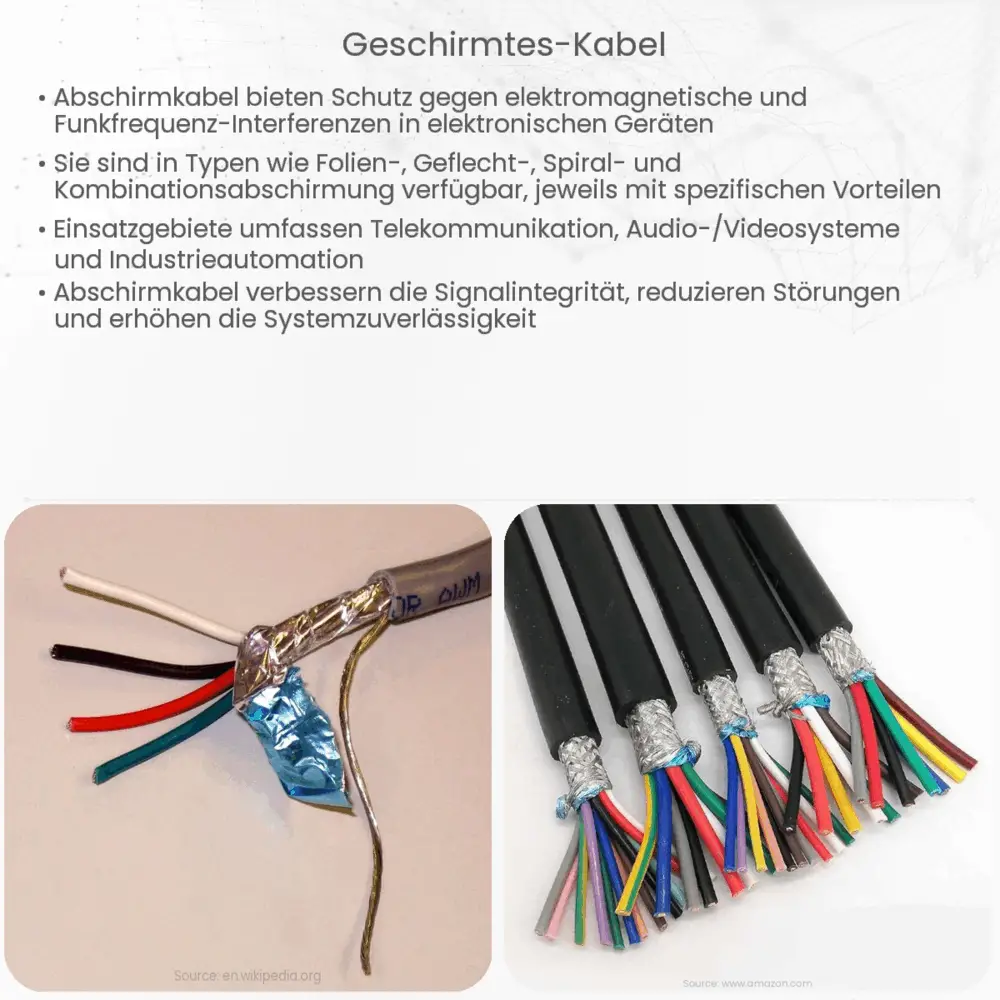

Arten von Abschirmungen
- Folienabschirmung: Hierbei handelt es sich um eine dünne Folie, die das Kabel vollständig umgibt. Sie ist oft aus Aluminium hergestellt und wird hauptsächlich für Datenkabel verwendet.
- Geflechtabschirmung: Ein metallisches Geflecht, meist aus Kupfer oder Aluminium, umgibt das Kabel. Dies bietet sowohl eine physische als auch eine elektromagnetische Barriere.
- Kombinierte Abschirmung: Manchmal werden sowohl Folien- als auch Geflechtabschirmungen in einem Kabel verwendet, um maximalen Schutz zu bieten.
Wo werden geschirmte Kabel eingesetzt?
Geschirmte Kabel sind in einer Vielzahl von Anwendungen und Industrien zu finden. Einige häufige Beispiele sind:
- Computernetzwerke: Ethernet-Kabel, insbesondere Cat 5e, Cat 6 und Cat 7, sind oft geschirmt, um die Datenintegrität über längere Distanzen hinweg sicherzustellen.
- Audio- und Videogeräte: Geschirmte Kabel reduzieren Störgeräusche und Interferenzen, die die Klang- oder Bildqualität beeinträchtigen können.
- Industrielle Anwendungen: In Umgebungen mit hohen elektromagnetischen Störungen sind geschirmte Kabel unerlässlich, um das ordnungsgemäße Funktionieren von Maschinen und Ausrüstungen sicherzustellen.
Diese Anwendungen zeigen die Bedeutung von geschirmten Kabeln in der modernen Technologie und warum sie in vielen verschiedenen Szenarien eingesetzt werden.
[End of Part 1]
Wie wählt man das richtige geschirmte Kabel aus?
Bei der Auswahl eines geschirmten Kabels sind mehrere Faktoren zu berücksichtigen:
- Kabeltyp: Bestimmen Sie zuerst, welcher Kabeltyp für Ihre spezielle Anwendung benötigt wird, z.B. Koaxialkabel, Twisted-Pair-Kabel oder mehradrige Kabel.
- Art der Abschirmung: Wie bereits besprochen, gibt es verschiedene Arten von Abschirmungen. Die Art und Menge der elektromagnetischen Interferenzen in Ihrer Umgebung kann bestimmen, welche Abschirmung am besten geeignet ist.
- Flexibilität: In einigen Anwendungen kann es notwendig sein, dass das Kabel häufig gebogen wird, was bedeutet, dass ein flexibleres Kabel benötigt wird.
- Temperaturbeständigkeit: In Umgebungen mit extremen Temperaturen sollte ein Kabel gewählt werden, das sowohl bei hohen als auch bei niedrigen Temperaturen beständig ist.
Wartung und Pflege
Um die Langlebigkeit und Effizienz eines geschirmten Kabels sicherzustellen, ist es wichtig, regelmäßige Kontrollen durchzuführen. Überprüfen Sie das Kabel auf physische Schäden wie Risse oder Brüche. Stellen Sie zudem sicher, dass die Abschirmung intakt ist und nicht beschädigt wurde. Bei Bedarf sollten Kabel ausgetauscht werden, um eine störungsfreie Signalübertragung zu gewährleisten.
Schlussfolgerung
Geschirmte Kabel sind ein unverzichtbares Werkzeug in der heutigen technologischen Landschaft. Sie bieten Schutz vor elektromagnetischen Störungen und gewährleisten die Integrität und Qualität der Signalübertragung in vielen verschiedenen Anwendungen, von Computernetzwerken bis hin zu industriellen Maschinen. Durch das Verständnis der verschiedenen Abschirmungsoptionen und die Berücksichtigung der spezifischen Anforderungen Ihrer Anwendung können Sie das richtige Kabel für Ihre Bedürfnisse auswählen. Eine regelmäßige Wartung und Pflege dieser Kabel sorgt zudem für eine langanhaltende und störungsfreie Performance.
