Dieser Artikel beleuchtet die Funktion, Typen und Vorteile von Filterdrosseln in elektronischen Schaltungen und ihre Bedeutung in modernen Anwendungen.

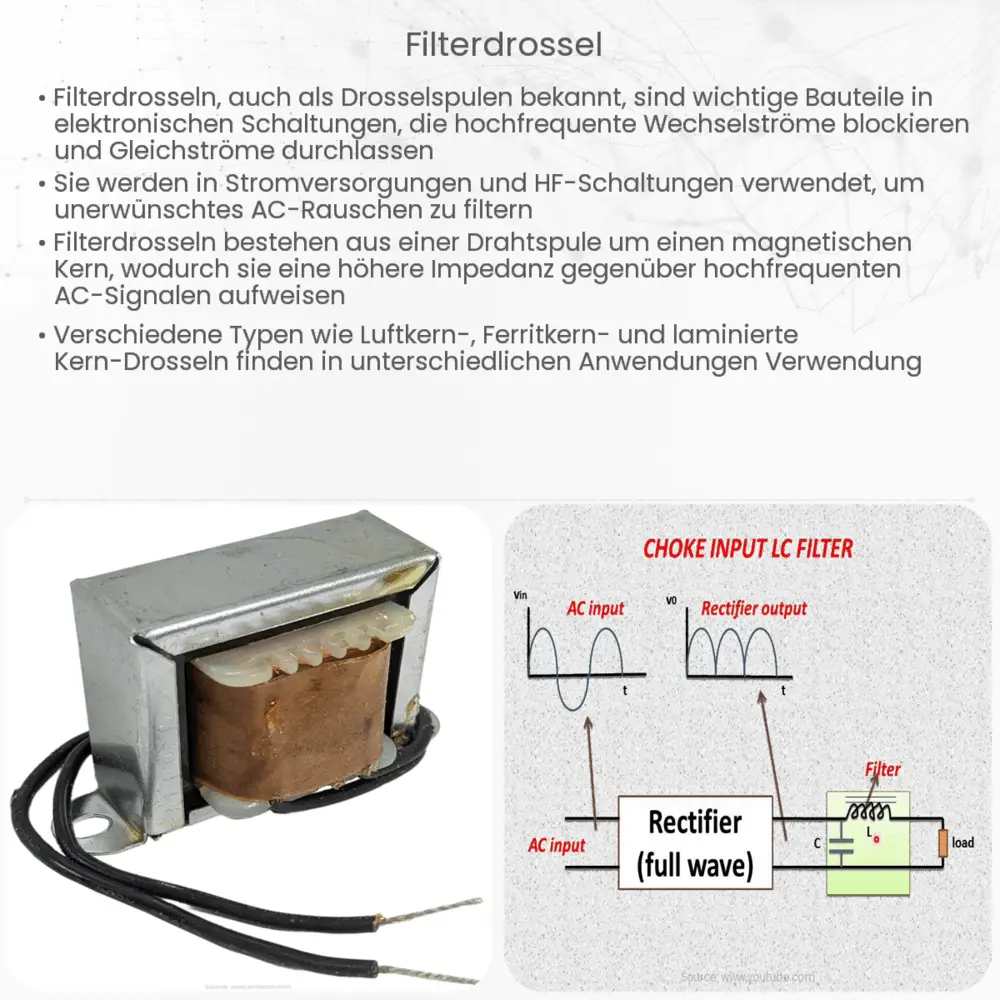

Was ist eine Filterdrossel?
Eine Filterdrossel, oft auch als Drosselspule oder einfach als Drossel bezeichnet, ist eine passive elektronische Komponente, die dazu dient, die Stärke eines Wechselstroms in einem elektrischen Schaltkreis zu begrenzen. Dies wird durch die Induktivität der Drossel erreicht, die den Wechselstrom widersteht und gleichzeitig Gleichstrom durchlässt.
Funktionsweise einer Filterdrossel
Die Hauptfunktion einer Filterdrossel ist die Unterdrückung oder Begrenzung unerwünschter Frequenzen oder Störungen in einem Stromkreis. Bei Wechselstrom erzeugt die Änderung des Stromflusses in der Drossel ein Magnetfeld. Wenn sich dieses Magnetfeld ändert, erzeugt es eine elektromotorische Kraft (EMK), die dem ursprünglichen Stromfluss entgegenwirkt. Das Ergebnis ist eine reduzierte Stromstärke.
Die Drossel wird oft in Kombination mit Kondensatoren in einem Filternetzwerk verwendet, um sowohl hohe als auch niedrige Frequenzen zu unterdrücken. Diese Kombination wird häufig in Schaltnetzteilen und anderen elektronischen Geräten gefunden, um Störungen zu minimieren und die Leistungseffizienz zu erhöhen.
Typen von Filterdrosseln
- Eisenkern-Drosseln: Diese Drosseln nutzen einen Eisenkern, um hohe Induktivitätswerte auf kleinem Raum zu erreichen. Sie sind besonders effektiv bei niedrigen Frequenzen.
- Ferritkern-Drosseln: Ferritkerne haben eine höhere Permeabilität als Eisen und können daher bei höheren Frequenzen effektiver arbeiten. Sie werden oft in Hochfrequenzanwendungen eingesetzt.
- Luftspulen-Drosseln: Diese Drosseln verwenden keinen Kern und basieren stattdessen auf Luft. Sie haben eine niedrigere Induktivität als Eisen- oder Ferritkern-Drosseln, sind aber bei hohen Frequenzen effektiver.
Zusätzlich zur Bauart und zum Kernmaterial gibt es auch Unterschiede in der physischen Konstruktion von Drosseln, einschließlich Oberflächenmontage (SMD) und Durchsteckmontage.
Anwendungsgebiete der Filterdrossel
Filterdrosseln sind in vielen elektronischen Geräten und Systemen von entscheidender Bedeutung. Sie sind unerlässlich in Bereichen wie:
- Netzteilfilterung, um Rauschen und Störungen zu minimieren.
- Radiofrequenz- und Kommunikationssystemen zur Signalreinigung.
- Motorantriebssteuerungen zur Unterdrückung von elektromagnetischen Interferenzen (EMI).
Die richtige Auswahl und Implementierung einer Filterdrossel kann den Unterschied zwischen einem effizienten, störungsfreien System und einem unzuverlässigen oder sogar fehlerhaften System ausmachen.
[End of first part]
Vorteile der Verwendung von Filterdrosseln
Die Verwendung von Filterdrosseln in elektronischen Schaltungen bietet eine Reihe von Vorteilen:
- Störungsminimierung: Sie helfen dabei, hochfrequente Störungen in elektronischen Schaltungen zu eliminieren, was die allgemeine Leistung und Zuverlässigkeit von Geräten verbessert.
- Verbesserung der Signalqualität: In Kommunikationssystemen tragen sie dazu bei, das Signal-Rausch-Verhältnis zu verbessern, was zu einer klareren Signalübertragung führt.
- Effizienzsteigerung: In Schaltnetzteilen ermöglichen sie eine effizientere Energieumwandlung und minimieren Energieverluste.
- Schutz: Sie können dazu beitragen, empfindliche elektronische Komponenten vor unerwünschten Spannungsspitzen oder -schwankungen zu schützen.
Herausforderungen und Überlegungen
Obwohl Filterdrosseln viele Vorteile bieten, gibt es auch einige Herausforderungen und Überlegungen bei ihrer Implementierung:
- Größe und Gewicht: Besonders in tragbaren Geräten kann die Größe der Drossel ein entscheidender Faktor sein. Entwickler müssen oft einen Kompromiss zwischen Größe und Filterleistung finden.
- Wärmeentwicklung: Drosseln können Wärme erzeugen, insbesondere bei hohen Strömen. Eine geeignete Kühlung oder ein thermisches Management kann erforderlich sein.
- Kosten: Hochleistungs-Drosseln können teuer in der Anschaffung sein. Es ist wichtig, das richtige Gleichgewicht zwischen Kosten und Leistung zu finden.
Schlussfolgerung
Filterdrosseln spielen eine wesentliche Rolle in vielen elektronischen Schaltungen und Systemen, indem sie dazu beitragen, Störungen zu minimieren, die Signalqualität zu verbessern und den Gesamtbetrieb von Geräten zu optimieren. Während ihre Vorteile erheblich sind, müssen Ingenieure und Designer auch die damit verbundenen Herausforderungen berücksichtigen. Insgesamt bleibt die richtige Auswahl und Implementierung von Filterdrosseln entscheidend für den Erfolg vieler elektronischer Anwendungen.
