Découvrez tout sur l’inductance de filtrage : son fonctionnement, calcul, choix et évolutions dans la conception de circuits électroniques.

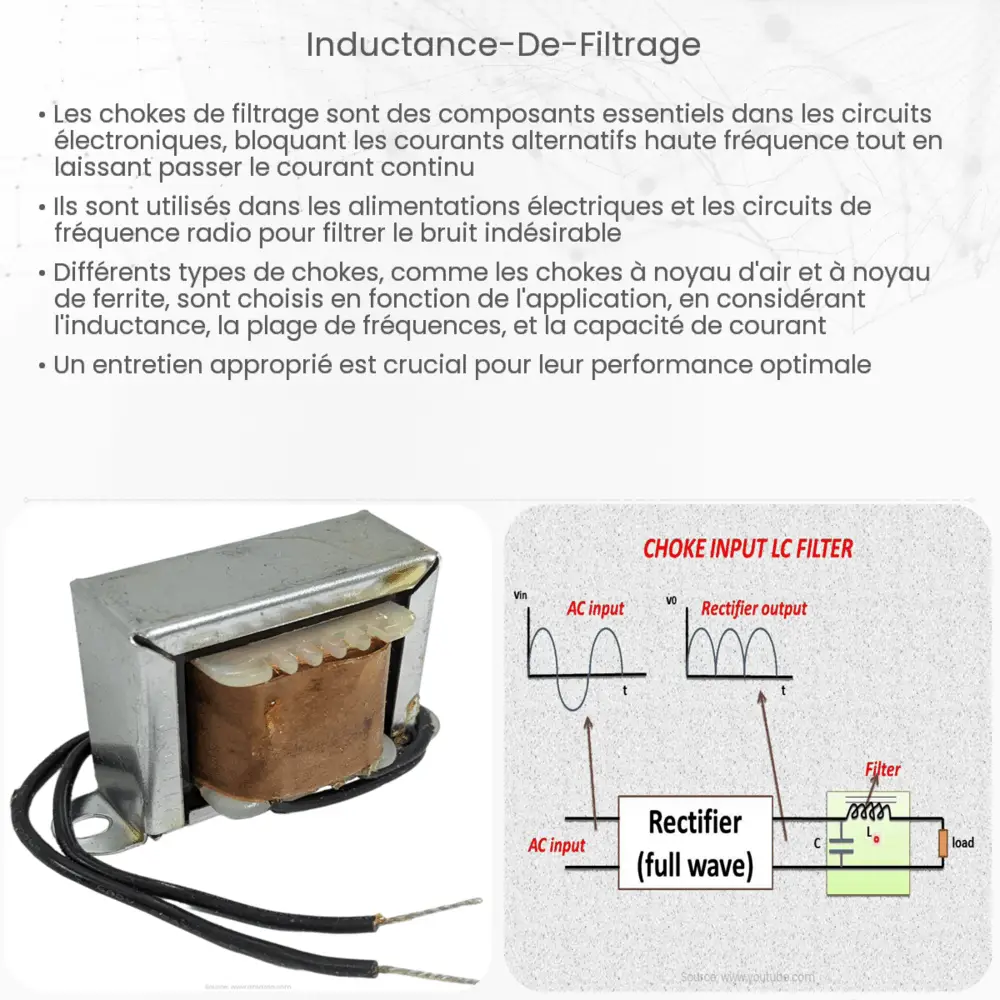

Qu’est-ce qu’une Inductance de Filtrage?
L’inductance de filtrage est un composant électrique essentiel dans la conception de circuits électroniques, en particulier dans les systèmes d’alimentation. Son rôle principal est de minimiser les fluctuations de courant et de tension, améliorant ainsi la qualité et la stabilité de l’alimentation électrique.
Principe de Fonctionnement
L’inductance de filtrage fonctionne sur le principe de l’inductance, qui est la propriété d’un conducteur électrique de s’opposer aux changements du courant qui le traverse. Lorsqu’un courant variable passe à travers une inductance, un champ magnétique est créé autour de celle-ci. Ce champ magnétique varie avec le courant, créant une tension induite qui s’oppose à la variation du courant. Cette caractéristique est exploitée pour filtrer les fluctuations indésirables dans les signaux électriques.
Applications et Avantages
Les inductances de filtrage sont largement utilisées dans les alimentations à découpage, les convertisseurs de tension, les systèmes audio et de nombreux autres appareils électroniques. Elles jouent un rôle clé dans la réduction du bruit électrique et la protection contre les surtensions. De plus, elles contribuent à augmenter l’efficacité énergétique des appareils en réduisant les pertes de puissance.
Choix et Conception
Le choix d’une inductance de filtrage dépend de plusieurs facteurs, tels que la fréquence de fonctionnement, le courant maximal, la résistance DC, et la taille physique. Il est crucial de sélectionner une inductance adaptée aux caractéristiques spécifiques de l’application pour assurer une performance optimale. Les fabricants proposent une large gamme d’inductances de filtrage, des modèles standards aux solutions personnalisées pour des applications spécifiques.
En conclusion, l’inductance de filtrage est un composant incontournable dans la conception de circuits électroniques modernes. Elle assure une alimentation électrique stable et de qualité, tout en protégeant les appareils électroniques des perturbations et du bruit électrique.
Dimensionnement et Calcul de l’Inductance de Filtrage
Le dimensionnement correct d’une inductance de filtrage est crucial pour son efficacité. Il implique de déterminer la valeur d’inductance nécessaire, qui est souvent exprimée en henrys (H). Cette valeur dépend de la fréquence de fonctionnement et de la charge du circuit. Les formules de base pour le calcul de l’inductance impliquent des paramètres tels que la tension de sortie, le courant de sortie, et la fréquence de commutation. Une formule typique pour le calcul de l’inductance est :
L = (Vout * (1 – Vout / Vin)) / (f * ΔI)
où L est l’inductance, Vout la tension de sortie, Vin la tension d’entrée, f la fréquence de commutation, et ΔI la variation admissible du courant de sortie.
Problèmes et Solutions
Malgré leurs avantages, les inductances de filtrage peuvent présenter certains problèmes, comme la saturation magnétique et les pertes par hystérésis. La saturation se produit lorsque le flux magnétique dépasse la capacité du noyau magnétique de l’inductance, réduisant son efficacité. Pour éviter cela, il est important de choisir une inductance avec un noyau de taille et de matériau appropriés. Les pertes par hystérésis, dues aux cycles répétés de magnétisation et de démagnétisation, peuvent être minimisées en utilisant des matériaux de noyau de haute qualité.
Évolution et Tendances
Avec l’avancement de la technologie électronique, les inductances de filtrage continuent d’évoluer. Les tendances actuelles incluent la miniaturisation des composants et l’amélioration de l’efficacité énergétique. Les fabricants développent des inductances plus petites, plus légères et plus efficaces, capables de fonctionner dans des environnements à haute fréquence et à température élevée.
Conclusion
En résumé, l’inductance de filtrage est un élément clé dans la conception des circuits électroniques, offrant des solutions efficaces pour stabiliser l’alimentation électrique et réduire le bruit. Leur dimensionnement et leur sélection appropriés sont essentiels pour garantir la performance et la fiabilité des systèmes électroniques. Avec les progrès technologiques, les inductances de filtrage deviennent plus compactes et performantes, répondant ainsi aux exigences croissantes des applications électroniques modernes. L’avenir des inductances de filtrage semble prometteur, avec des innovations continues pour répondre aux défis de l’électronique de demain.
