Der Artikel bietet eine detaillierte Einführung in Ferroresonanztransformator-Spannungsregler, ihre Funktionsweise, Vorteile und Anwendungsgebiete.
Ferroresonanztransformator-Spannungsregler: Eine Einführung
Der Ferroresonanztransformator-Spannungsregler, häufig auch einfach als „Ferroresonanzregler“ bezeichnet, ist ein spezielles elektrisches Gerät, das zur Stabilisierung und Regulierung von Wechselspannungen verwendet wird. Dieses Gerät nutzt die Ferroresonanz-Eigenschaften eines Eisenkerntransformators, um eine stabile Ausgangsspannung zu liefern, selbst wenn die Eingangsspannung schwankt.
Wie funktioniert es?

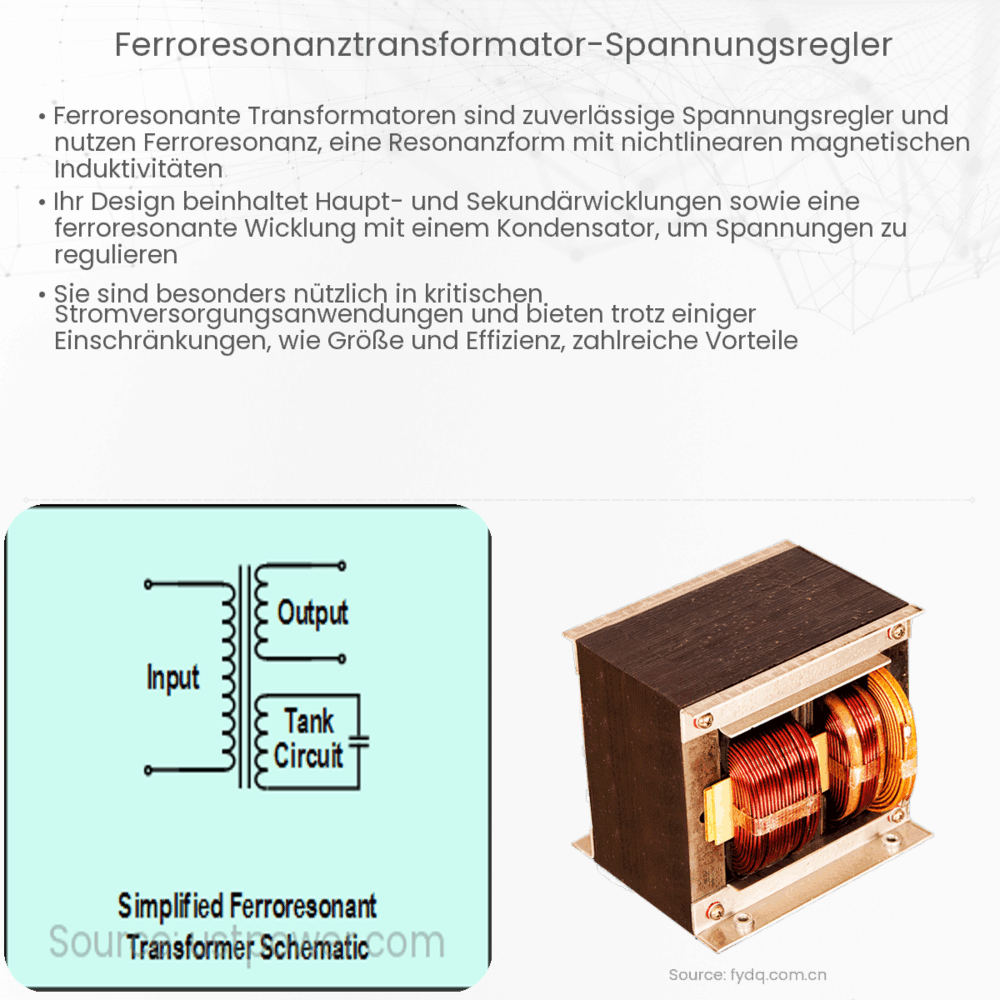

Das Herzstück des Ferroresonanzreglers ist der Ferroresonanztransformator, welcher aus einem speziell designten Transformator und einem Kondensator besteht. Dieses Duo wird so gestaltet, dass es in Resonanz tritt, wenn es mit einer Wechselspannung gespeist wird. Das bedeutet, dass die Phasenverschiebung zwischen Strom und Spannung 90° beträgt, und die Leistung, die vom Netz genommen wird, rein reaktiv ist.
Wenn die Eingangsspannung ansteigt, nimmt die Magnetisierung des Transformators zu und es tritt eine Sättigung im Eisenkern auf. Diese Sättigung begrenzt den Anstieg der Ausgangsspannung. Umgekehrt, wenn die Eingangsspannung abnimmt, wird die Magnetisierung des Transformators reduziert und der Kern kommt aus der Sättigung heraus, wodurch die Ausgangsspannung erhöht wird. Dieser Mechanismus ermöglicht es, die Ausgangsspannung relativ konstant zu halten, selbst wenn es Schwankungen in der Eingangsspannung gibt.
Vorteile des Ferroresonanzreglers
- Robustheit: Aufgrund ihrer Bauweise sind Ferroresonanzregler sehr robust gegenüber äußeren Einflüssen und können in einer Vielzahl von Anwendungen eingesetzt werden.
- Keine beweglichen Teile: Da sie keine beweglichen Teile haben, sind sie wartungsarm und haben eine lange Lebensdauer.
- Stabile Ausgangsspannung: Selbst bei erheblichen Schwankungen der Eingangsspannung kann eine stabile Ausgangsspannung beibehalten werden.
Obwohl der Ferroresonanztransformator-Spannungsregler viele Vorteile bietet, hat er auch einige Nachteile. Dazu gehören die Begrenzung der Lastkapazität, ein gewisser Wirkungsgradverlust und die mögliche Geräuschentwicklung durch den Transformator. Es ist wichtig, diese Faktoren zu berücksichtigen, wenn man sich für eine solche Lösung entscheidet.
Anwendungsgebiete
Ferroresonanztransformator-Spannungsregler werden häufig in Industrieanwendungen eingesetzt, bei denen eine stabile Spannungsversorgung unerlässlich ist, wie z.B. bei Telekommunikationseinrichtungen, Elektroniklaboren oder bestimmten Produktionslinien. Ihre Robustheit macht sie auch für Anwendungen in rauen Umgebungen geeignet.
Limitationen und Herausforderungen
Obwohl Ferroresonanzregler viele Vorteile bieten, gibt es auch einige technische Herausforderungen und Limitationen. Erstens kann der Ferroresonanzregler in einigen Fällen eine hohe harmonische Verzerrung erzeugen, was sich negativ auf empfindliche Elektronikgeräte auswirken kann. Des Weiteren kann, bei einer Überlastung des Reglers, die stabile Ausgangsspannung nicht mehr gewährleistet werden. Dies bedeutet, dass der Regler sorgfältig dimensioniert werden muss, um sicherzustellen, dass er die benötigte Last effizient handhaben kann.
Entwicklung und Zukunftsaussichten
Mit der Fortschreitung der Technologie werden auch die Ferroresonanzregler weiterentwickelt. Moderne Versionen dieser Regler integrieren häufig digitale Steuerungen, um den Wirkungsgrad zu erhöhen und die harmonische Verzerrung zu minimieren. Mit der Integration von Sensoren und fortschrittlichen Regelungsalgorithmen könnten zukünftige Ferroresonanzregler in der Lage sein, eine noch stabilere und energieeffizientere Leistung zu liefern.
Schlussfolgerung
Der Ferroresonanztransformator-Spannungsregler ist ein leistungsstarkes und zuverlässiges Gerät zur Stabilisierung von Wechselspannungen, besonders in Anwendungen, die eine konstante Spannungsversorgung erfordern. Seine einzigartige Arbeitsweise, die auf der Ferroresonanz-Eigenschaft eines Eisenkerntransformators basiert, ermöglicht es ihm, Schwankungen in der Eingangsspannung effektiv auszugleichen. Trotz einiger technischer Herausforderungen und Limitationen bleibt der Ferroresonanzregler aufgrund seiner Robustheit, Langlebigkeit und Fähigkeit, stabile Ausgangsspannungen zu liefern, eine attraktive Wahl für viele industrielle Anwendungen. Mit fortlaufenden technologischen Fortschritten können wir erwarten, dass diese Geräte in den kommenden Jahren noch effizienter und vielseitiger werden.
