Übersicht über das eutektische Löten: Verständnis von eutektischen Legierungen, Vorteilen, Techniken und umweltfreundlichen Trends in der Elektronikfertigung.
Einführung in das eutektische Löten
Das eutektische Löten ist eine spezielle Methode des Lötens, die darauf basiert, eine eutektische Legierung als Lötmittel zu verwenden. Eine eutektische Legierung hat die besondere Eigenschaft, dass sie bei einer bestimmten, festen Temperatur schmilzt und erstarrt, ohne einen Temperaturbereich des teigigen Zustandes durchzulaufen.
Was ist eine eutektische Legierung?

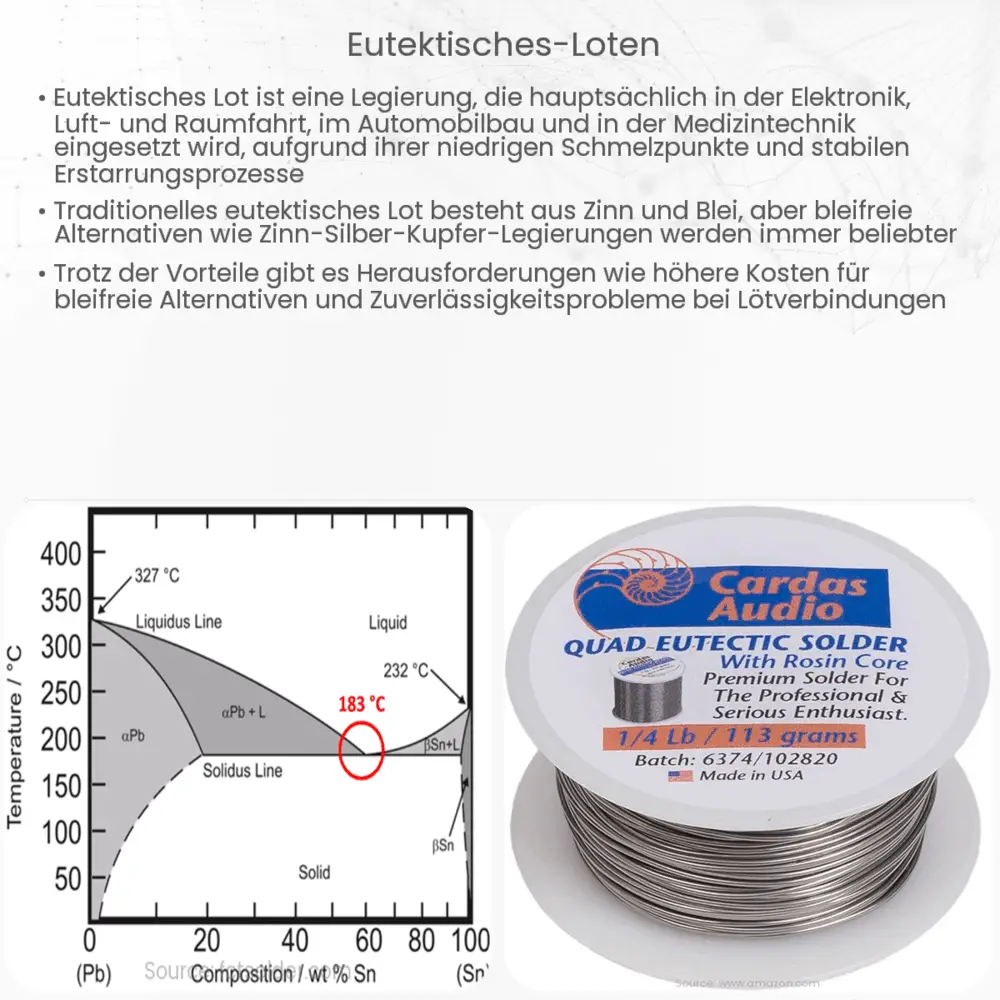

Der Begriff „eutektisch“ stammt aus dem Griechischen und bedeutet „leicht schmelzend“. Eine eutektische Legierung besteht aus zwei oder mehr Komponenten und hat einen festen Schmelzpunkt. Im Phasendiagramm einer Legierung bezeichnet der eutektische Punkt jene Zusammensetzung, bei der die Legierung die niedrigste Schmelztemperatur aufweist.
- Ein bekanntes Beispiel für eine eutektische Legierung ist das Lötmetall aus 63% Zinn und 37% Blei, das bei einer Temperatur von 183°C schmilzt.
- Ein weiteres Beispiel ist das Silber-Löten, bei dem verschiedene Anteile von Silber, Kupfer und manchmal Zink verwendet werden, um eutektische Punkte zu erreichen.
Vorteile des eutektischen Lötens
Das eutektische Löten bietet gegenüber anderen Lötmethoden eine Reihe von Vorteilen:
- Genaue Temperaturkontrolle: Da eutektische Legierungen einen festen Schmelzpunkt haben, kann der Lötvorgang bei einer genau definierten Temperatur durchgeführt werden. Dies reduziert das Risiko von Überhitzung und Beschädigung empfindlicher Bauteile.
- Hohe Verbindungsfestigkeit: Die rein eutektische Zusammensetzung sorgt für eine homogene Legierung, die beim Erkalten eine feste und zuverlässige Verbindung bildet.
- Geringere Neigung zur Kristallisation: Die homogene Schmelze führt zu einem gleichmäßigen Erstarren, was die Bildung von Kristallstrukturen minimiert, die die Verbindung schwächen könnten.
Anwendungen des eutektischen Lötens
Wegen seiner spezifischen Vorteile wird das eutektische Löten in verschiedenen Industriezweigen eingesetzt, insbesondere in der Elektronikfertigung. Es bietet eine hohe Verlässlichkeit und Präzision, was es besonders geeignet für die Herstellung von Mikroelektronik und feinen elektrischen Verbindungen macht.
[Fortsetzung folgt…]
Techniken des eutektischen Lötens
Abhängig von den spezifischen Anforderungen und dem Anwendungsbereich können verschiedene Techniken des eutektischen Lötens angewendet werden. Einige gängige Methoden sind:
- Wellenlöten: Hierbei wird die zu lötende Baugruppe über eine flüssige Lötwelle geführt, wodurch die eutektische Lötzinnlegierung die Lötstellen erreicht und die Verbindung herstellt.
- Reflow-Löten: Bei dieser Methode wird das Lötmittel zuerst in Form von Pasten oder Cremes auf die Lötstellen aufgetragen. Anschließend wird die Baugruppe in einem Ofen erhitzt, sodass das Lötmittel schmilzt und die Verbindung herstellt.
- Handlöten: Bei dieser Methode wird ein Lötkolben verwendet, um das Lötmittel direkt auf die Lötstellen aufzubringen und zu schmelzen.
Umweltaspekte und zukünftige Trends
Die Elektronikindustrie hat in den letzten Jahrzehnten einen Übergang von bleihaltigen zu bleifreien Lötmitteln erlebt, vor allem aufgrund von Umwelt- und Gesundheitsbedenken. Viele eutektische Lötmittel, die früher Blei enthielten, wurden durch alternative Legierungen ersetzt. Ein gängiges Beispiel für ein bleifreies eutektisches Lötmittel ist die Legierung aus Zinn, Silber und Kupfer (SnAgCu).
Fazit
Das eutektische Löten stellt eine Schlüsseltechnologie in der modernen Elektronikfertigung dar, da es eine hohe Zuverlässigkeit und Präzision bietet. Durch den Einsatz von eutektischen Legierungen können Hersteller sicherstellen, dass Lötverbindungen bei einer festen Temperatur geschmolzen und erstarrt werden, wodurch die Qualität und Langlebigkeit der Verbindungen erhöht wird. Angesichts der wachsenden Bedenken hinsichtlich Umwelt und Gesundheit wird die Entwicklung von neuen, umweltfreundlichen eutektischen Lötmitteln in Zukunft noch wichtiger werden.
