Erfahren Sie, wie ESD-Simulatoren zum Testen der Elektronik auf elektrostatische Entladungen eingesetzt werden und deren Zuverlässigkeit sichern.

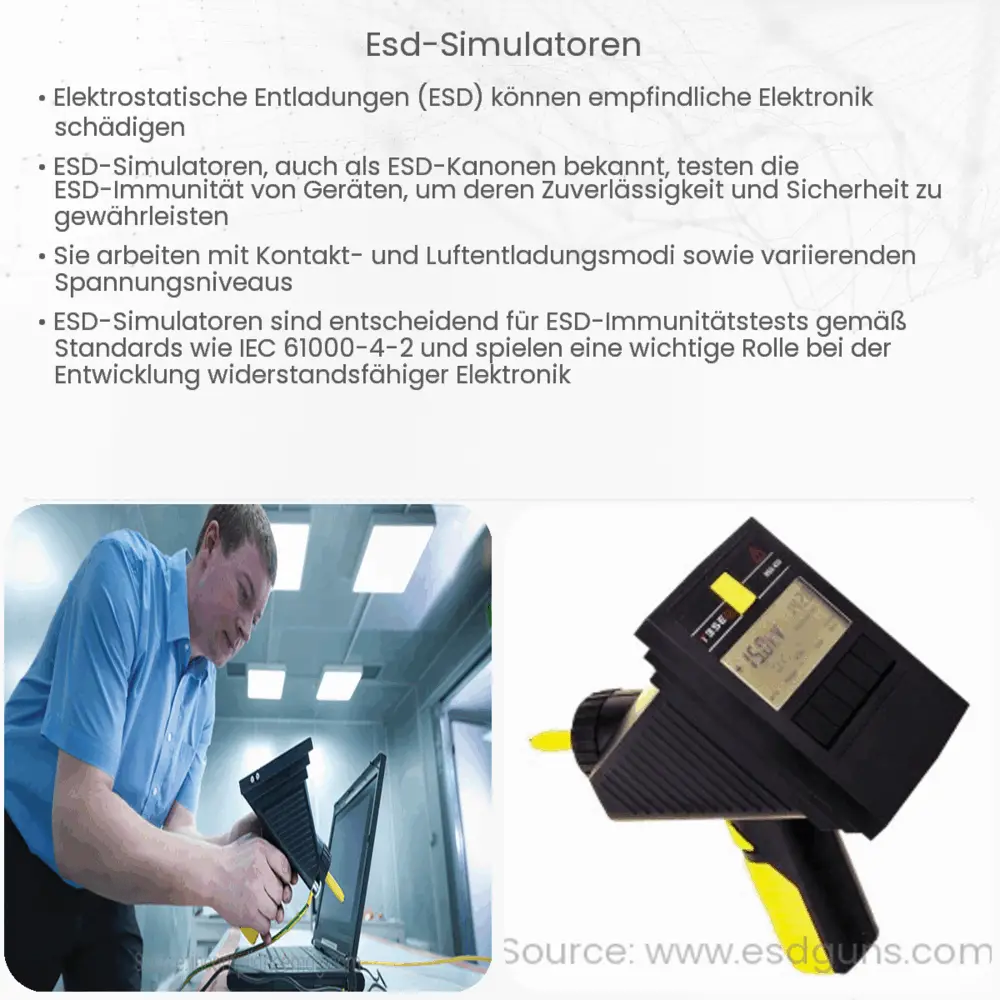

Was sind ESD-Simulatoren?
Elektrostatische Entladung (ESD) ist ein allgegenwärtiges Phänomen, das insbesondere in der Elektronikindustrie eine bedeutende Rolle spielt. Ein ESD-Simulator, oft auch als ESD-Generator bezeichnet, ist ein Gerät, das dazu dient, elektrostatische Entladungen zu simulieren, um die Widerstandsfähigkeit elektronischer Bauteile gegen solche Ereignisse zu testen. Diese Simulatoren sind entscheidend, um sicherzustellen, dass elektronische Geräte im Falle einer statischen Entladung nicht beschädigt werden und zuverlässig funktionieren.
Der Einsatz von ESD-Simulatoren ist in verschiedenen Normen wie der IEC 61000-4-2 standardisiert, welche die Testparameter für die Prüfung der ESD-Festigkeit festlegt. Ein solcher Simulator erzeugt Entladungen, die jenen ähnlich sind, die in realen Umgebungen auftreten können, wie zum Beispiel das Berühren eines Gerätes nach dem Gehen über einen Teppich.
Funktionsweise eines ESD-Simulators
Ein ESD-Simulator besteht im Wesentlichen aus einer Ladungsquelle, einer Entladeelektrode und einer Steuereinheit. Die Ladungsquelle ist verantwortlich für die Erzeugung einer Hochspannung, die dann in der Entladeelektrode gespeichert wird. Durch Betätigen eines Auslösers wird die gespeicherte Ladung in Form eines schnellen, hochspannungsführenden Pulses freigesetzt, der die ESD simuliert.
Die Simulatoren sind in der Lage, verschiedene Arten von Entladungen zu erzeugen, wie zum Beispiel die Kontaktentladung, bei der die Elektrode das zu testende Objekt berührt, und die Luftentladung, bei der die Entladung über einen Luftspalt erfolgt. Die Eigenschaften des Entladungspulses, wie die Spannungshöhe und die Pulsdauer, können typischerweise eingestellt werden, um verschiedene Testbedingungen zu erfüllen.
Wichtige Parameter bei ESD-Tests
Die wichtigsten Parameter, die bei ESD-Tests berücksichtigt werden müssen, sind die Spannung und die Energie der Entladung. Die Spannung kann von einigen hundert Volt bis zu mehreren Kilovolt reichen, während die Energie der Entladung oft in Millijoule (mJ) gemessen wird. Diese Parameter werden so gewählt, dass sie die realen Bedingungen, denen ein Gerät ausgesetzt sein könnte, nachahmen.
Ein weiterer kritischer Faktor ist die Entladungsrate, die angibt, wie schnell die Entladung stattfindet. Sie wird in Gigahertz (GHz) oder in Zeitintervallen wie Nanosekunden (ns) gemessen. Die Entladungsrate ist entscheidend, da sie die Fähigkeit des Gerätes beeinflusst, schnellen transitorischen Ereignissen standzuhalten.
Abschließend spielt auch die Impedanz eine wichtige Rolle bei der Simulation von ESD-Events. Sie beeinflusst die Energieverteilung während der Entladung und ist damit entscheidend für die Nachbildung realistischer ESD-Szenarien.
Anwendungen von ESD-Simulatoren
ESD-Simulatoren finden breite Anwendung in der Entwicklung und Qualitätsprüfung von elektronischen Geräten. Sie werden eingesetzt, um die Entwurfsphase zu unterstützen, indem sie dabei helfen, die ESD-Anfälligkeit frühzeitig zu erkennen und geeignete Schutzmaßnahmen zu entwickeln. In der Produktion dienen ESD-Tests zur Qualitätssicherung, um sicherzustellen, dass jedes Gerät den Industriestandards entspricht.
Zudem sind ESD-Simulatoren unerlässlich bei der Zertifizierung von Produkten. Bevor ein elektronisches Gerät auf den Markt kommt, muss es in der Regel durch eine Reihe von ESD-Tests bestätigt werden, die seine Sicherheit und Zuverlässigkeit gewährleisten. Diese Tests werden in speziellen ESD-Testlaboren durchgeführt, die mit hochpräzisen Simulatoren ausgestattet sind.
Innovative Technologien in ESD-Simulatoren
Mit der fortschreitenden Miniaturisierung elektronischer Komponenten werden auch die Anforderungen an ESD-Simulatoren immer höher. Moderne Geräte integrieren daher zunehmend fortschrittliche Technologien wie digitale Signalverarbeitung, um präzisere und reproduzierbare Entladungspulse zu erzeugen. Darüber hinaus ermöglichen es Touchscreen-Bedienfelder und automatisierte Testsequenzen, ESD-Tests schneller und benutzerfreundlicher zu gestalten.
Die neueste Generation von ESD-Simulatoren kann zudem mit Computersoftware gekoppelt werden, die eine detaillierte Analyse der Testergebnisse ermöglicht. Dies hilft Ingenieuren, die Reaktion eines Geräts auf eine ESD genauer zu verstehen und gezielte Verbesserungen am Design vorzunehmen.
Schlussfolgerung
Die Bedeutung von ESD-Simulatoren in der Elektronikindustrie kann nicht hoch genug eingeschätzt werden. Sie sind ein entscheidendes Werkzeug in der Rüstung eines jeden Elektronikherstellers, um sicherzustellen, dass ihre Produkte die strengen Anforderungen des Marktes erfüllen. Durch die Simulation von elektrostatischen Entladungen ermöglichen sie es, Schwachstellen in elektronischen Geräten zu identifizieren und zu beheben, bevor diese auf den Verbraucher treffen.
In einer Welt, in der elektronische Geräte zunehmend unser tägliches Leben durchdringen, ist die Fähigkeit, diese Geräte zuverlässig vor ESD zu schützen, wichtiger denn je. ESD-Simulatoren spielen eine Schlüsselrolle in diesem Prozess, indem sie die Prüfverfahren standardisieren und zur kontinuierlichen Verbesserung der Produktsicherheit und -qualität beitragen. Letztendlich profitieren davon sowohl die Hersteller in Form von Kostenersparnissen durch weniger Garantiefälle als auch die Verbraucher durch die erhöhte Zuverlässigkeit und Langlebigkeit ihrer elektronischen Geräte.
