Erfahren Sie alles über Differenzdrucksensoren: Funktionsweise, Typen und Anwendungen in Industrie und Technik.

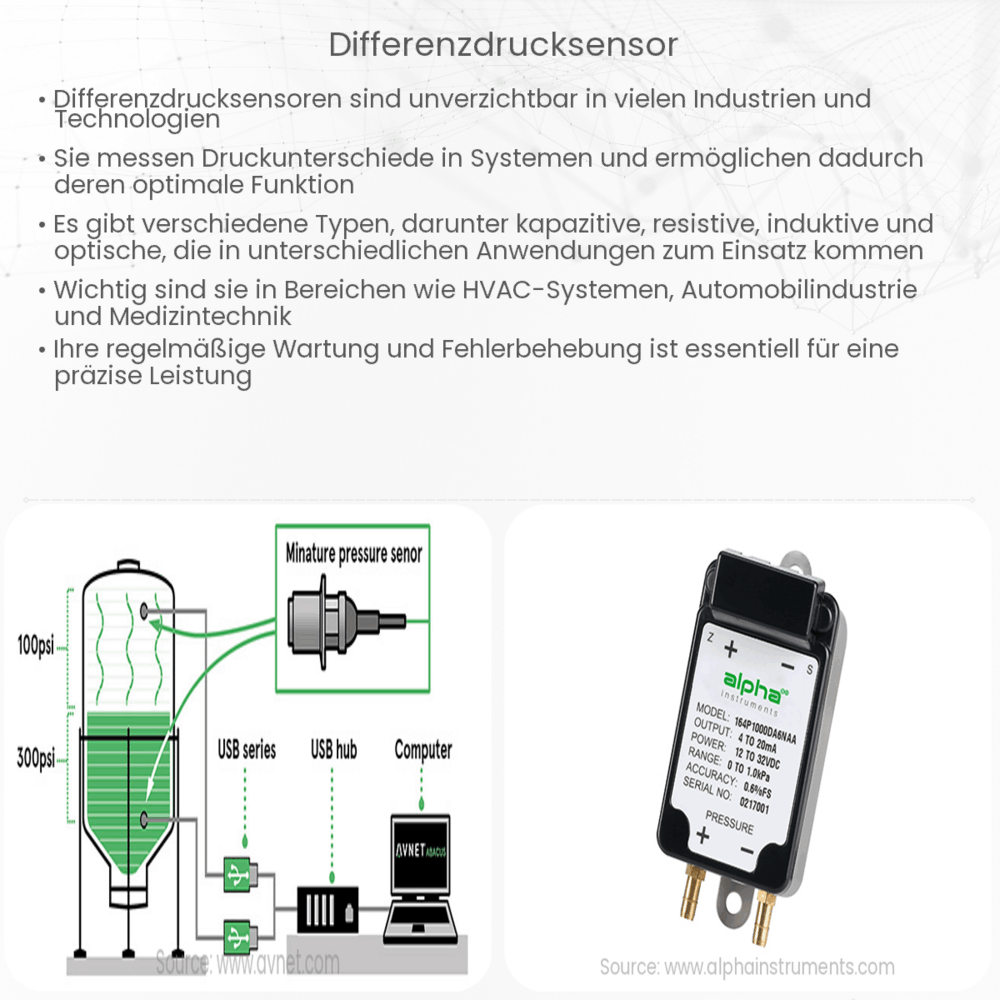

Was ist ein Differenzdrucksensor?
Differenzdrucksensoren sind Instrumente, die zur Messung des Druckunterschieds zwischen zwei Punkten in einer Anlage oder einem System verwendet werden. Diese Sensoren sind unerlässlich für zahlreiche industrielle Prozesse, in denen präzise Drucküberwachung für die Aufrechterhaltung der Produktqualität, Sicherheit und Effizienz notwendig ist. Sie finden Anwendung in verschiedenen Branchen, einschließlich der Heizungs-, Lüftungs- und Klimaanlagentechnik (HLK), der Automobilindustrie und in medizinischen Geräten.
Funktionsweise von Differenzdrucksensoren
Ein Differenzdrucksensor misst den Druckunterschied, indem er zwei Druckniveaus vergleicht und die Differenz ermittelt. Das Herzstück des Sensors ist eine Membran, die sich je nach Druckunterschied zwischen den beiden Seiten bewegt. Diese Bewegung wird durch verschiedene Technologien in ein elektrisches Signal umgewandelt, das dann ausgelesen und interpretiert werden kann.
Typen von Differenzdrucksensoren
Es gibt verschiedene Arten von Differenzdrucksensoren, die auf unterschiedlichen Technologien basieren:
- Piezoresistive Sensoren: Diese nutzen die Änderung des elektrischen Widerstandes in einem Material, wenn es mechanisch belastet wird, um Druckunterschiede zu detektieren.
- Kapazitive Sensoren: Sie messen die Veränderung der Kapazität eines Kondensators, die durch die Bewegung einer Membran verursacht wird, die zwischen zwei Elektroden eingespannt ist.
- Resonante Sensoren: Hierbei wird die Veränderung der Resonanzfrequenz einer Membran genutzt, um den Druckunterschied zu bestimmen.
Anwendungen von Differenzdrucksensoren
Differenzdrucksensoren sind vielfältig einsetzbar. Einige Beispiele für ihre Anwendungen umfassen:
- Überwachung von Luft- und Gasströmen in HLK-Systemen zur Gewährleistung optimaler Raumklimabedingungen.
- Regelung des Kraftstoff-Luft-Gemisches in Verbrennungsmotoren, um Effizienz und Emissionsreduktion zu optimieren.
- Überwachung der Sterilität in Reinräumen durch Messung des Druckunterschieds zwischen Innen- und Außenbereichen.
Die Genauigkeit eines Differenzdrucksensors ist entscheidend für die Zuverlässigkeit des Gesamtsystems. Daher ist es wichtig, bei der Auswahl eines Sensors dessen Spezifikationen sorgfältig zu prüfen und sicherzustellen, dass er für die jeweilige Anwendung geeignet ist.
Wahl des richtigen Differenzdrucksensors
Bei der Auswahl eines Differenzdrucksensors sollten mehrere Faktoren berücksichtigt werden, um eine optimale Leistung zu gewährleisten. Dazu gehören der Messbereich, die Genauigkeit, die Langzeitstabilität, die Empfindlichkeit sowie die Reaktionszeit des Sensors. Ebenfalls relevant ist die Beständigkeit gegenüber den Medien, die gemessen werden sollen, wie z.B. korrosive Gase oder Flüssigkeiten.
Installation und Wartung
Für die korrekte Funktion eines Differenzdrucksensors ist eine sachgemäße Installation und regelmäßige Wartung unerlässlich. Dies schließt die Kalibrierung ein, bei der die Messwerte des Sensors mit einem bekannten Standard verglichen und justiert werden, um Abweichungen zu minimieren. Die Wartung kann auch die Reinigung der Druckanschlüsse und den Austausch von Verschleißteilen umfassen, um die Genauigkeit und Zuverlässigkeit des Sensors über seine Lebensdauer hinweg sicherzustellen.
Integration in Steuerungs- und Überwachungssysteme
Differenzdrucksensoren lassen sich in größere Steuerungs- und Überwachungssysteme integrieren. Sie können mit digitalen Schnittstellen wie I2C oder SPI ausgestattet sein, die eine einfache Kommunikation mit Mikrocontrollern und anderen digitalen Geräten ermöglichen. Zudem bieten moderne Sensoren oft analoge Ausgänge, die eine direkte Verbindung mit Mess- und Regelungsinstrumenten zulassen.
Zukunftsperspektiven
Die Technologie der Differenzdrucksensoren entwickelt sich stetig weiter. Fortschritte in der Mikroelektronik und Nanotechnologie führen zu immer kleineren, präziseren und energieeffizienteren Sensoren. Diese Entwicklungen eröffnen neue Anwendungsmöglichkeiten in Bereichen wie der Umweltüberwachung, der Telemedizin und der intelligenten Fertigung.
Fazit
Differenzdrucksensoren spielen eine kritische Rolle in einer Vielzahl von Anwendungen, von der industriellen Prozesskontrolle bis hin zur medizinischen Diagnostik. Die richtige Auswahl, Installation und Wartung sind entscheidend für die Gewährleistung ihrer Funktion und Zuverlässigkeit. Mit der kontinuierlichen Entwicklung neuer Technologien wird ihre Bedeutung weiter zunehmen, da sie immer präzisere Messungen ermöglichen und in immer kompakteren Formfaktoren verfügbar werden. Die Investition in hochwertige Differenzdrucksensoren und deren sachgemäße Handhabung kann die Effizienz und Sicherheit in vielen Bereichen verbessern und letztendlich zur Innovation und zum Fortschritt beitragen.
