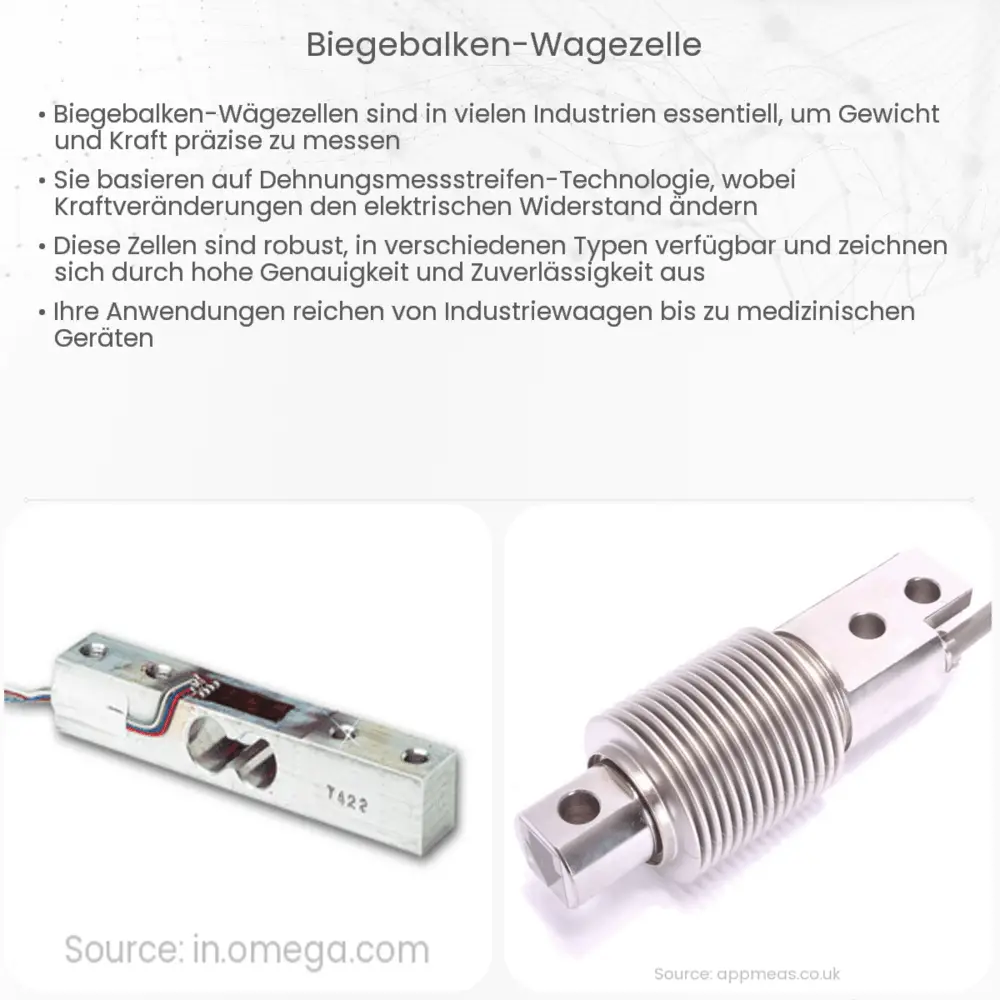

Biegebalken-Wägezelle: Eine Einführung
Die Biegebalken-Wägezelle ist ein häufig verwendetes Instrument in der Industriemesstechnik, das auf dem Prinzip der elastischen Verformung von Materialien beruht. Wägezellen dieser Art sind für ihre Genauigkeit und Zuverlässigkeit bekannt und werden in verschiedenen Anwendungen eingesetzt, von industriellen Wiegesystemen bis hin zu Haushaltsgeräten.
Grundprinzip
Die Basis für die Funktion einer Biegebalken-Wägezelle ist der elastische Biegebalken, meist aus Stahl oder einer anderen festen Legierung. Wenn eine Last auf diesen Balken ausgeübt wird, verformt er sich elastisch. Diese Verformung ist proportional zur aufgebrachten Last. Ein Sensor, häufig ein Dehnungsmessstreifen, erfasst die Verformung und wandelt sie in ein elektrisches Signal um. Dieses Signal kann dann interpretiert und in ein Gewicht umgerechnet werden.
Aufbau und Komponenten
- Dehnungsmessstreifen (DMS): Dies sind dünne, leitfähige Schichten, die auf den Biegebalken aufgebracht werden. Wenn sich der Biegebalken verformt, ändert sich der elektrische Widerstand der DMS. Diese Änderung wird gemessen und zur Gewichtsermittlung verwendet.
- Verbindungskabel: Dies sind die Kabel, die die Wägezelle mit der Auswerte- oder Anzeigeeinheit verbinden.
- Trägermaterial: Hierbei handelt es sich um das Material des Biegebalkens selbst, welches die Verformung erleidet. Typische Materialien sind rostfreier Stahl oder Aluminium.
Anwendungsgebiete
Biegebalken-Wägezellen werden in einer Vielzahl von Anwendungen eingesetzt. Einige der häufigsten Einsätze sind:
- Industrielle Wiegesysteme, z. B. für Container oder große Mengen an Rohstoffen.
- Elektronische Waagen in kommerziellen und Haushaltsanwendungen.
- Test- und Messgeräte in Laboren.
- Überwachung von Belastungen in baulichen Konstruktionen, z. B. Brücken oder Gebäuden.
Durch ihre hohe Präzision und Zuverlässigkeit sind Biegebalken-Wägezellen eine bevorzugte Wahl für viele Wiegeanwendungen. Allerdings ist es wichtig, sie korrekt zu installieren und zu kalibrieren, um genaue Ergebnisse zu gewährleisten.
Installation und Kalibrierung
Die korrekte Installation und Kalibrierung einer Biegebalken-Wägezelle ist entscheidend für ihre Genauigkeit und Zuverlässigkeit. Bei der Installation ist es wichtig, sicherzustellen, dass die Wägezelle fest und eben montiert ist und dass sie nicht von externen Faktoren, wie Vibrationen oder Temperaturschwankungen, beeinflusst wird.
Die Kalibrierung sollte in der Regel vor der ersten Inbetriebnahme und danach in regelmäßigen Abständen durchgeführt werden. Dabei wird die Wägezelle mit bekannten Lasten belastet und die Ausgangssignale mit den erwarteten Werten verglichen. Abweichungen können auf verschiedene Faktoren zurückzuführen sein, einschließlich Verschleiß, Temperaturänderungen oder mechanischen Störungen.
Vorteile und Limitationen
- Vorteile:
- Hohe Präzision und Zuverlässigkeit.
- Lange Lebensdauer bei korrekter Handhabung.
- Einfache Integration in verschiedene Systeme.
- Limitationen:
- Kann durch extreme Temperaturen oder aggressive Chemikalien beeinträchtigt werden.
- Benötigt regelmäßige Wartung und Kalibrierung.
- Nicht geeignet für sehr hohe Lasten ohne spezielle Konstruktionen.
Schlusswort
Die Biegebalken-Wägezelle ist ein bewährtes Instrument in der Messtechnik, das sowohl in industriellen als auch in kommerziellen Anwendungen weit verbreitet ist. Dank ihrer Genauigkeit, Zuverlässigkeit und Vielseitigkeit hat sie sich als unverzichtbar in vielen Wiegesystemen erwiesen. Bei sachgemäßer Installation, Wartung und Kalibrierung kann man sich auf ihre Leistung und Langlebigkeit verlassen. Während sie ihre eigenen Limitationen hat, bleiben Biegebalken-Wägezellen doch ein fundamentales Werkzeug in der Welt der Gewichtsmessung.
