Der Artikel beleuchtet den bidirektionalen Trioden-Thyristor (Triac), seine Funktionsweise, Vorteile, Nachteile und Anwendungstipps in der Elektronik.
Was ist ein bidirektionaler Trioden-Thyristor (Triac)?
Ein bidirektionaler Trioden-Thyristor, allgemein bekannt als Triac, ist ein Halbleiterbauelement, das in der Elektronik weit verbreitet ist. Er gehört zur Familie der Thyristoren und kann in beiden Stromrichtungen leitend gemacht werden. Daher ist der Triac ein bevorzugtes Bauelement in Steuerungs- und Regelungsanwendungen, bei denen der Strom in beiden Richtungen fließen muss.
Aufbau und Funktionsweise

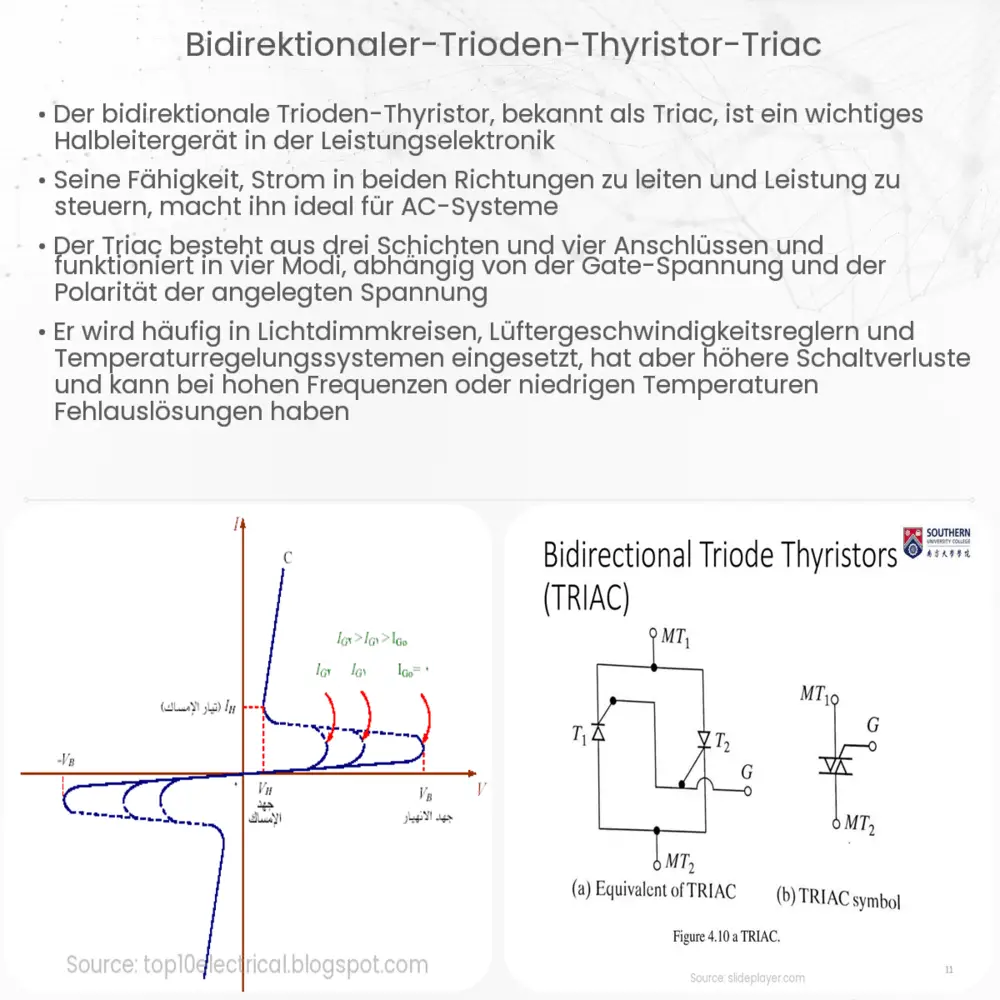

Der Triac besteht im Wesentlichen aus drei Halbleiterschichten, die abwechselnd p- und n-dotiert sind, was zu einer Struktur ähnlich wie bei zwei rückwärts gekoppelten Thyristoren führt. Daher der Name „Triode“ für Wechselstrom. Er hat drei Anschlüsse: den Hauptstromanschluss 1 (MT1), den Hauptstromanschluss 2 (MT2) und den Steueranschluss (Gate).
Ein Triac wird durch Anlegen eines geeigneten Triggerimpulses am Gate-Anschluss gezündet. Je nach Polarität des angelegten Spannungs- oder Stromsignals kann der Triac in einer der beiden möglichen Richtungen leiten. Dies ermöglicht die Steuerung von Wechselstrom in beiden Richtungen und macht den Triac zu einem wertvollen Bauelement in Anwendungen wie Phasenanschnittsteuerungen, Lichtdimmern und Motorsteuerungen.
Unterschied zwischen Triac und Thyristor
Obwohl der Triac zur Familie der Thyristoren gehört, gibt es einige Unterschiede zwischen den beiden. Der Hauptunterschied liegt in ihrer Fähigkeit, in beiden Richtungen zu leiten:
- Ein Thyristor kann nur in einer Richtung leiten, d.h. von Anode zu Kathode. Einmal gezündet, bleibt er leitend, bis der Strom unter einen bestimmten Haltestromwert fällt.
- Ein Triac, wie bereits erwähnt, kann in beiden Stromrichtungen leiten, sowohl von MT1 nach MT2 als auch umgekehrt. Dies gibt ihm die Fähigkeit, Wechselstrom zu steuern.
Die Fähigkeit des Triacs, in beiden Richtungen zu leiten, bietet den Vorteil, dass er kompakter und vielseitiger ist als zwei separate Thyristoren, die in einer gegenläufigen Konfiguration angeordnet sind.
Anwendungen des Triacs
Der Triac ist aufgrund seiner einzigartigen Eigenschaften in vielen elektronischen Schaltungen weit verbreitet. Einige der häufigsten Anwendungen sind:
- Steuerung von Wechselstrommotoren
- Lichtdimmung in Haushalts- und gewerblichen Anwendungen
- Temperaturregelung in Heizgeräten
- Spannungsregelung in Stromversorgungen
Die Flexibilität und Effizienz des Triacs macht ihn zu einem unverzichtbaren Bauelement in der modernen Elektronik.
Vorteile und Nachteile von Triacs
Wie jedes elektronische Bauelement hat auch der Triac seine Vor- und Nachteile:
- Vorteile:
- Kompakter als zwei getrennte Thyristoren
- Fähigkeit zur Steuerung von Wechselstrom in beiden Richtungen
- Vielseitigkeit in vielen Anwendungen
- Keine Notwendigkeit für zusätzliche Schaltungen, um in beiden Stromrichtungen zu leiten
- Nachteile:
- Kann höhere Verluste im Vergleich zu einigen anderen Halbleitern aufweisen
- Die Steuerung kann komplexer sein als bei anderen Halbleitern
- Kann empfindlicher gegenüber Überspannungen sein
Tipps zur Verwendung von Triacs
Wenn Sie einen Triac in Ihrer Schaltung verwenden, sollten Sie einige Dinge beachten:
- Es ist wichtig, sicherzustellen, dass der Triac innerhalb seiner spezifizierten Spannungs- und Stromgrenzen betrieben wird.
- Die Kühlung ist entscheidend, besonders bei Anwendungen mit hohen Strömen. Eine geeignete Kühlkörpergröße und eventuell ein Lüfter können erforderlich sein, um die Temperatur des Triacs in Schach zu halten.
- Bei der Gestaltung der Steuerschaltung sollte darauf geachtet werden, dass der Triggerimpuls stabil und genau ist, um ein zuverlässiges Schalten des Triacs zu gewährleisten.
Fazit
Der bidirektionale Trioden-Thyristor, besser bekannt als Triac, ist ein leistungsstarkes und vielseitiges Halbleiterbauelement. Mit seiner Fähigkeit, Wechselstrom in beiden Richtungen zu steuern, hat er eine breite Palette von Anwendungen, von einfachen Lichtdimmern bis hin zu komplexen Motorsteuerungen. Bei richtiger Anwendung und Berücksichtigung von Designrichtlinien kann der Triac eine zuverlässige und effiziente Lösung für viele elektronische Steuerungs- und Regelungsanforderungen bieten.
