Artigo sobre o Tiristor Triodo Bidirecional (Triac): sua estrutura, funcionamento, aplicações, vantagens e limitações no mundo da eletrônica de potência.
O que é o Tiristor Triodo Bidirecional (Triac)?
O Tiristor Triodo Bidirecional, comumente conhecido como Triac, é um dispositivo eletrônico semicondutor que é amplamente utilizado no controle de potência em aplicações de CA (Corrente Alternada). Funciona como um interruptor que pode conduzir a corrente em ambas as direções, tornando-o ideal para controlar dispositivos elétricos em sistemas de CA.
Estrutura e Funcionamento

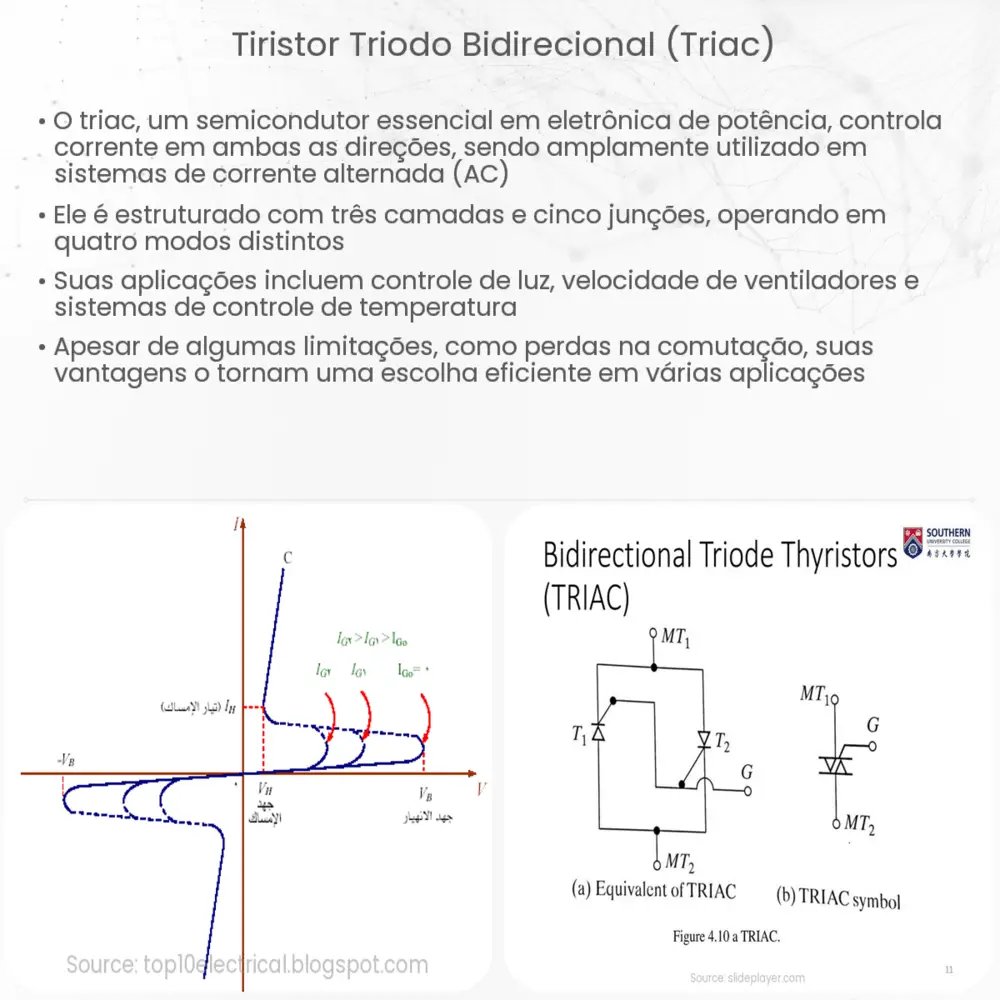

Um Triac tem uma estrutura semelhante à de um tiristor, mas é projetado para conduzir em ambas as direções, ou seja, em ambas as meias ondas da corrente alternada. Isso é realizado tendo duas estruturas tiristor em um único dispositivo, orientadas de maneira oposta. O Triac possui três terminais: o terminal principal MT1, o terminal principal MT2 e o terminal de controle, chamado de “gate” (G).
Quando uma tensão é aplicada entre os terminais MT1 e MT2 e não há tensão no terminal do gate, o Triac permanece em estado de corte e não conduz a corrente. Entretanto, ao se aplicar um pequeno impulso de tensão no terminal do gate, o Triac é disparado e entra em condução, permitindo a passagem de corrente entre MT1 e MT2. Uma vez acionado, o dispositivo permanece em condução até que a corrente caia abaixo de um valor mínimo de sustentação.
Aplicações do Triac
- Controle de Velocidade de Motores: Triacs são frequentemente utilizados em variadores de velocidade para motores de indução monofásicos, permitindo um controle preciso da velocidade do motor.
- Controle de Iluminação: Eles são usados em dimmers para controlar a luminosidade de lâmpadas, ajustando a potência fornecida à lâmpada.
- Controle de Temperatura: Em aplicações de aquecimento, como ferros de passar roupa e fornos elétricos, Triacs são utilizados para controlar a temperatura, ajustando a potência fornecida ao elemento de aquecimento.
Por ser capaz de operar em ambas as meias ondas da corrente alternada e oferecer controle rápido e eficaz, o Triac tornou-se uma escolha popular em várias aplicações de controle de potência em sistemas de CA.
Vantagens e Limitações do Triac
Os Triacs oferecem várias vantagens que os tornam a escolha preferencial em muitas aplicações:
- Funcionalidade Bidirecional: A capacidade de conduzir a corrente em ambas as direções é um dos principais pontos fortes do Triac, permitindo-lhe ser utilizado em sistemas de CA sem a necessidade de dispositivos adicionais.
- Controle Simples: Com apenas um terminal de controle (gate), a operação e o controle do Triac são simplificados, tornando-o ideal para aplicações que requerem modulação rápida e eficiente da corrente.
- Compacto e Eficiente: O Triac elimina a necessidade de componentes adicionais, como diodos e relés, resultando em circuitos mais compactos e eficientes.
No entanto, como qualquer dispositivo, os Triacs também têm suas limitações:
- Sensibilidade ao Ruído: Devido à sua alta sensibilidade, o Triac pode ser inadvertidamente acionado por ruídos ou transientes no circuito.
- Ligeira Distorção: Ao serem usados em controles de potência, especialmente em dimmers, podem introduzir uma pequena distorção harmônica na linha, o que pode afetar outros dispositivos.
Conclusão
O Tiristor Triodo Bidirecional, ou Triac, é um componente crucial no mundo da eletrônica de potência. Graças à sua capacidade de conduzir em ambas as direções e de ser controlado de maneira simples e eficaz, tornou-se um componente indispensável em muitas aplicações modernas. Seja no controle de iluminação, regulação de motores ou gestão de temperatura, o Triac é um testemunho do avanço e da inovação na tecnologia de semicondutores. No entanto, ao projetar com Triacs, é essencial estar ciente de suas limitações e garantir que medidas adequadas sejam tomadas para mitigar potenciais problemas, como a sensibilidade ao ruído.
