Entdecken Sie die Welt der abstimmbaren Kondensatoren, ihre Funktionen, Typen und die Rolle in modernen elektronischen Schaltungen.
Was sind abstimmbare Kondensatoren?
Abstimmbare Kondensatoren sind eine spezielle Art von Kondensatoren, deren Kapazitätswert veränderlich ist. Diese Anpassungsfähigkeit erlaubt es, sie in einer Vielzahl von elektronischen Schaltungen zu verwenden, insbesondere in Frequenzabstimmkreisen und Filterschaltungen. Die Fähigkeit, die Kapazität zu variieren, macht sie zu einem wichtigen Bauelement in Radios, Oszillatoren und anderen Geräten, die eine Frequenzabstimmung erfordern.
Funktionsweise abstimmbare Kondensatoren
Die Funktionsweise von abstimmbaren Kondensatoren beruht auf der Veränderung des Abstands oder der Überlappungsfläche zwischen den Kondensatorplatten. Durch mechanische oder elektrische Steuerung kann die Kapazität verändert werden, um die Resonanzfrequenz eines Schwingkreises anzupassen. Die Kapazität eines Kondensators wird durch die Formel C = ε * (A / d) bestimmt, wobei ε die Dielektrizitätskonstante des Materials zwischen den Platten, A die Fläche der Überlappung der Platten und d der Abstand zwischen den Platten ist.
Typen von abstimmbaren Kondensatoren
Es gibt verschiedene Arten von abstimmbaren Kondensatoren, die sich in ihrer Bauweise und Abstimmtechnik unterscheiden. Die gängigsten Typen sind:
- Drehkondensatoren: Bei diesen wird die Kapazität durch Drehen einer Reihe von ineinandergreifenden Platten verändert.
- Trimmerkondensatoren: Kleinere, verstellbare Kondensatoren, die zur Feinabstimmung eingesetzt werden.
- Varaktordioden: Eine Halbleiterdiode, deren Kapazität sich durch die Änderung der Spannung über der Diode einstellen lässt.
Anwendungen
Abstimmbare Kondensatoren finden in verschiedenen Anwendungen Verwendung:
- In Abstimmkreisen für Radios und Fernsehgeräte zur Auswahl des gewünschten Senders.
- In Oszillatoren, um eine bestimmte Frequenz zu erzeugen oder zu stabilisieren.
- In Filterschaltungen, um die Filtereigenschaften wie Bandbreite und Frequenz zu variieren.
Die Anpassungsfähigkeit von abstimmbaren Kondensatoren ermöglicht es, präzise und dynamische Kontrolle über elektronische Schaltungen zu haben. Dies macht sie zu einem unverzichtbaren Bestandteil in der modernen Elektronik.
Die Vorteile von abstimmbaren Kondensatoren
Abstimmbare Kondensatoren bieten gegenüber festen Kondensatoren den Vorteil der Flexibilität. Anstatt mehrere feste Kondensatoren für unterschiedliche Kapazitätswerte vorzuhalten, ermöglicht ein einziger abstimmbarer Kondensator eine Feinjustierung der Kapazität innerhalb eines bestimmten Bereichs. Dies spart Platz und Kosten in der Schaltungsdesignphase und ermöglicht eine einfache Nachjustierung im Servicefall oder bei der Kalibrierung von Geräten.
Technologische Entwicklungen

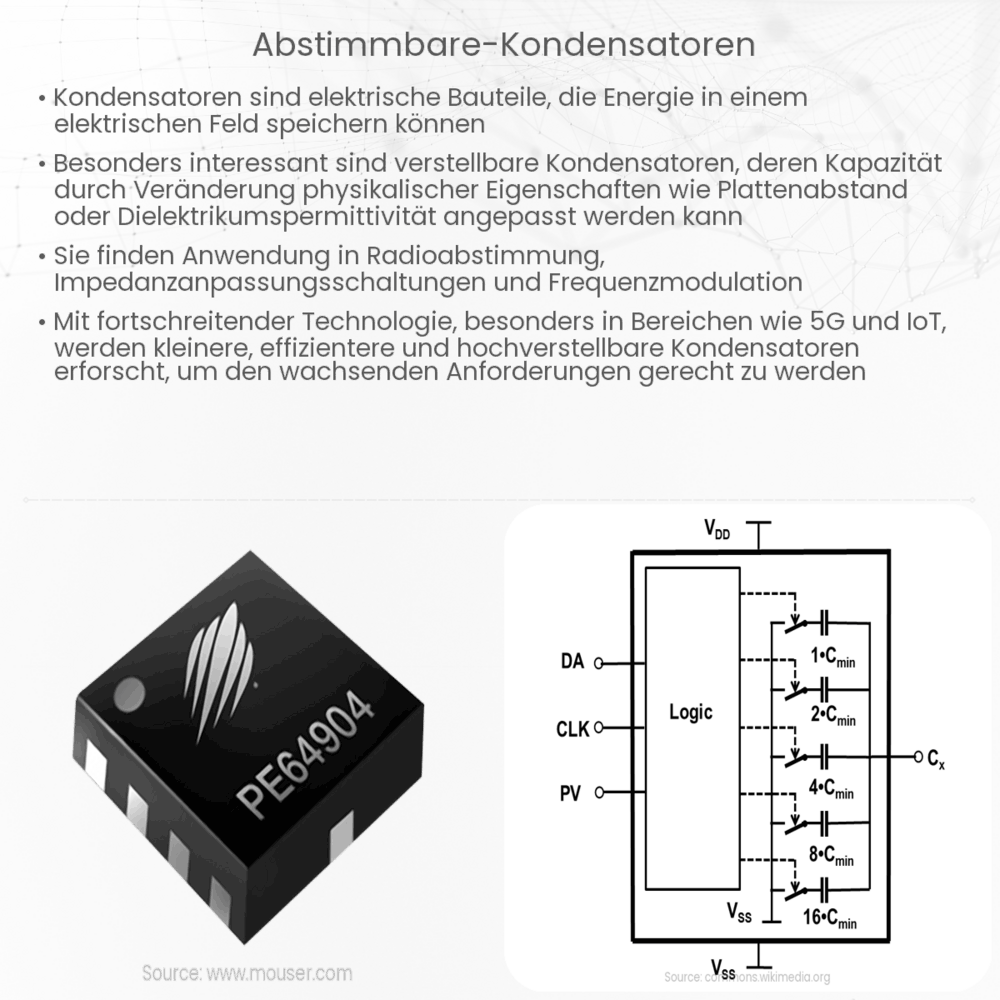

Die Technologie der abstimmbaren Kondensatoren hat sich weiterentwickelt und umfasst nun auch elektronisch abstimmbare Varianten wie die digitalen Kondensatoren. Diese nutzen integrierte Schaltkreise, um die Kapazität mit digitalen Signalen präzise zu steuern, was eine Integration in mikrocontrollergesteuerte Systeme ermöglicht.
Herausforderungen und Lösungen
Trotz ihrer Vorteile haben abstimmbare Kondensatoren auch Herausforderungen. Einerseits können mechanische Bauteile wie bei Drehkondensatoren Verschleißerscheinungen zeigen, andererseits können bei Varaktordioden nichtlineare Effekte auftreten. Diese Herausforderungen werden durch robuste Bauweisen und fortschrittliche Materialien sowie durch die Kombination mit anderen Schaltungselementen zur Kompensation der Nichtlinearitäten angegangen.
Zukunftsperspektiven
Im Zuge der Miniaturisierung und des Fortschritts in der Halbleitertechnologie werden abstimmbare Kondensatoren zunehmend kleiner und leistungsfähiger. Sie sind ein wichtiger Bestandteil in der Entwicklung von rekonfigurierbaren Schaltungen und adaptiven Systemen, die in der Lage sind, sich dynamisch an verändernde Umgebungsbedingungen anzupassen.
Schlussfolgerung
Abstimmbare Kondensatoren spielen eine entscheidende Rolle in der modernen Elektronik. Ihre Fähigkeit zur flexiblen Anpassung der Kapazität macht sie unersetzlich für Frequenzabstimmung und Filterschaltungen. Mit fortschreitender Technologie werden sie weiterhin eine Schlüsselkomponente in der Entwicklung innovativer elektronischer Geräte sein. Die Balance zwischen Robustheit, Präzision und Miniaturisierung wird dabei die Designrichtung der Zukunft bestimmen. Abstimmbare Kondensatoren sind somit nicht nur ein Symbol für die Anpassungsfähigkeit in der Elektronik, sondern auch ein Werkzeug, um die Grenzen des technologisch Machbaren weiter zu verschieben.
