Explorez le rôle et les applications des condensateurs accordables en électronique, leurs types, avantages et les dernières innovations.

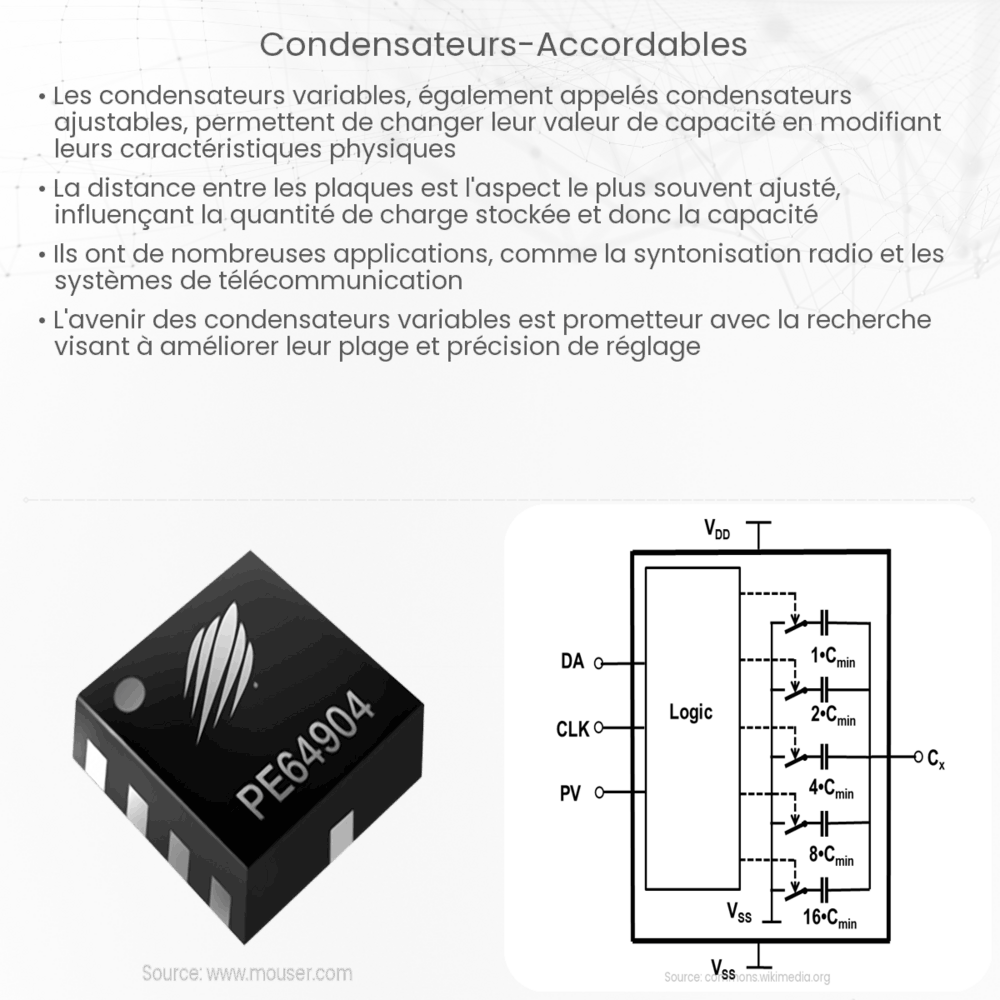

Introduction aux Condensateurs Accordables
Les condensateurs accordables, également connus sous le nom de condensateurs variables ou CV, jouent un rôle crucial dans divers circuits électroniques, notamment dans les systèmes de communication et de radiodiffusion. Leur capacité unique à changer de capacitance en fonction de certains paramètres extérieurs les rend indispensables pour le réglage fin des fréquences dans les circuits oscillants et les filtres.
Principe de Fonctionnement
Le fonctionnement d’un condensateur accordable repose sur la modification de sa capacité électrique. Cette capacité, qui est la mesure de la quantité de charge électrique stockée pour une différence de potentiel donnée, est déterminée par la formule C = ε * (A / d), où C est la capacité, ε est la permittivité du diélectrique, A est l’aire des plaques et d est la distance entre elles. Dans les condensateurs accordables, cette capacité est ajustée soit en modifiant l’aire des plaques en contact (A), soit en changeant la distance entre elles (d).
Types de Condensateurs Accordables
Il existe principalement deux types de condensateurs accordables :
- Condensateurs Mécaniques: Ceux-ci utilisent un mécanisme physique pour ajuster la distance entre les plaques ou leur aire effective. Ils sont souvent utilisés dans les radios anciennes pour la syntonisation des stations.
- Condensateurs à Diélectrique Variable: Ces condensateurs changent leur capacitance en modifiant la permittivité du diélectrique, souvent à l’aide de matériaux spéciaux comme les ferroélectriques.
Applications des Condensateurs Accordables
Les applications des condensateurs accordables sont vastes et variées :
- Systèmes de Communication: Ils sont essentiels dans les circuits de syntonisation pour ajuster la fréquence de réception ou d’émission.
- Filtres Électroniques: Utilisés pour ajuster la fréquence de coupure dans les filtres passe-bande ou passe-haut/bas.
- Oscillateurs: Dans les oscillateurs, les condensateurs accordables permettent de régler finement la fréquence de l’oscillateur.
Ces composants sont donc indispensables dans de nombreux domaines de l’électronique, offrant flexibilité et précision dans le contrôle des fréquences.
Avantages et Défis des Condensateurs Accordables
Les condensateurs accordables présentent plusieurs avantages qui les rendent attrayants pour diverses applications. Leur capacité à ajuster la fréquence de manière précise est essentielle dans des domaines tels que la télécommunication et la radiodiffusion. De plus, leur taille réduite et leur fiabilité les rendent idéaux pour les circuits électroniques modernes. Cependant, ils présentent également des défis, notamment en termes de stabilité et de sensibilité aux conditions environnementales, qui peuvent affecter leur performance.
Intégration des Condensateurs Accordables dans les Circuits Modernes
Avec l’avancement de la technologie, les condensateurs accordables ont évolué pour s’adapter aux besoins des circuits électroniques complexes. Leur intégration dans les systèmes à semi-conducteurs et les circuits imprimés a ouvert la voie à des applications plus sophistiquées, y compris dans les dispositifs IoT (Internet des Objets) et les systèmes de communication sans fil. Cette intégration nécessite une conception minutieuse pour garantir une performance optimale et une fiabilité à long terme.
Développements Futurs
Les recherches actuelles se concentrent sur le développement de condensateurs accordables plus petits, plus efficaces et plus stables. L’utilisation de nouveaux matériaux, comme les nanomatériaux, offre des perspectives prometteuses pour améliorer leurs caractéristiques. De plus, l’intégration de l’intelligence artificielle et de l’apprentissage automatique dans la gestion des condensateurs accordables pourrait permettre une régulation plus précise et dynamique des fréquences dans les circuits complexes.
Conclusion
En résumé, les condensateurs accordables sont des composants essentiels dans le domaine de l’électronique, offrant une flexibilité et une précision inégalées dans le réglage des fréquences. Leur évolution continue, grâce aux avancées technologiques et matérielles, promet de renforcer encore leur importance dans les applications électroniques futures. Que ce soit dans les systèmes de communication, les filtres électroniques ou les oscillateurs, les condensateurs accordables restent un pilier fondamental de l’ingénierie électronique, symbolisant l’intersection entre l’innovation technologique et les besoins pratiques du monde moderne.
