Der Artikel bietet einen umfassenden Überblick über den 4-Leiter-Kelvin-Impedanzanalysator, seine Funktion, Vorteile und Tipps für genaue Messungen.
Grundlagen des 4-Leiter-Kelvin-Impedanzanalysators
Der 4-Leiter-Kelvin-Impedanzanalysator, auch als 4-Punkt-Messung oder Kelvin-Messung bekannt, ist ein wichtiges Instrument in der Elektrotechnik und Materialforschung. Es bietet die Möglichkeit, den Widerstand oder die Impedanz von Materialien und Bauteilen mit hoher Präzision zu messen, besonders in Fällen, in denen der zu messende Widerstand sehr gering ist.
Wie funktioniert der 4-Leiter-Kelvin-Impedanzanalysator?
Die herkömmliche 2-Punkt-Messung nutzt zwei Kontakte: einen für den Eingangsstrom und einen für die Spannungsmessung. Das Problem hierbei ist, dass die Kontakt- und Leitungswiderstände in die Messung einfließen und somit das Ergebnis verfälschen können.

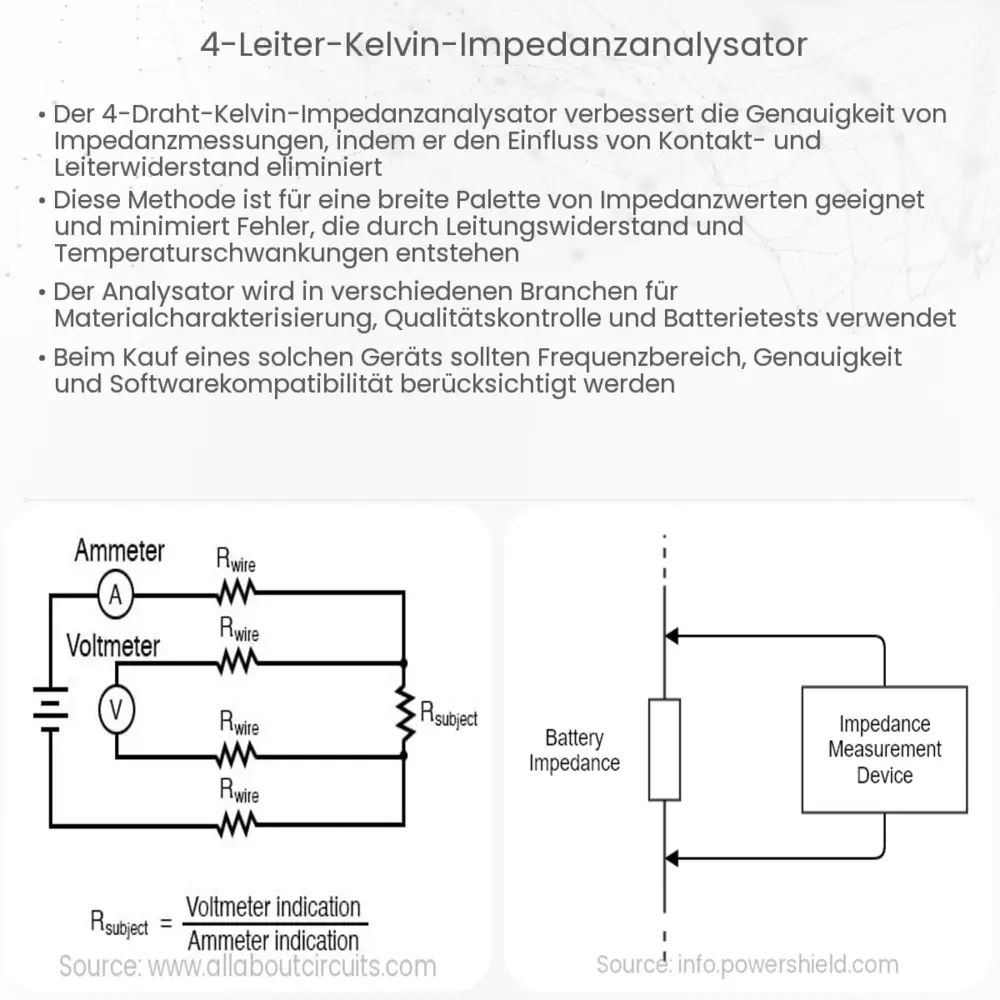

Im Gegensatz dazu verwendet der 4-Leiter-Kelvin-Impedanzanalysator vier Kontakte. Zwei dieser Kontakte führen den Strom durch das Prüfobjekt und die anderen zwei messen die Spannung über das Prüfobjekt. Da die Spannung direkt am Prüfobjekt gemessen wird, ohne den Widerstand der Stromleitungen und der Kontaktstellen zu berücksichtigen, wird eine genauere Messung erreicht.
Vorteile der 4-Punkt-Messung
- Genauigkeit: Sie bietet eine höhere Messgenauigkeit, insbesondere bei sehr niedrigen Widerständen.
- Eliminierung von Kontaktwiderständen: Durch die separate Messung von Strom und Spannung werden die Kontaktwiderstände der Messleitungen eliminiert.
- Anwendbarkeit: Sie ist besonders nützlich für die Messung von Halbleitermaterialien, dünnen Filmen und anderen Materialien, bei denen traditionelle Messmethoden zu ungenauen Ergebnissen führen können.
Anwendungsgebiete
- Halbleiterforschung
- Materialprüfung
- Qualitätskontrolle in der Fertigung
- Bestimmung von Widerstandswerten in Sensoren
Der 4-Leiter-Kelvin-Impedanzanalysator ist zweifellos ein mächtiges Werkzeug in der Elektrotechnik. Es ist nicht nur die Genauigkeit, die es von herkömmlichen Messmethoden unterscheidet, sondern auch seine Vielseitigkeit bei unterschiedlichsten Anwendungen.
Wie ist der Kelvin-Impedanzanalysator aufgebaut?
Das Kernstück des Analysators besteht aus einem präzisen Stromquelle und einem hochempfindlichen Voltmeter. Der zu messende Widerstand wird zwischen diesen beiden Elementen geschaltet. Die spezielle Anordnung der vier Kontakte ermöglicht es, den Strom und die Spannung getrennt voneinander zu messen, wodurch die oben genannten Vorteile erreicht werden.
Zusammenfassung
Der 4-Leiter-Kelvin-Impedanzanalysator ist ein essenzielles Messinstrument in vielen technischen Bereichen. Seine Fähigkeit, hochpräzise Widerstandsmessungen durchzuführen, macht ihn unverzichtbar in Forschung und Industrie.
[…Fortsetzung folgt…]
Faktoren, die die Genauigkeit beeinflussen
Obwohl der 4-Leiter-Kelvin-Impedanzanalysator hochpräzise Messungen ermöglicht, gibt es einige Faktoren, die die Genauigkeit beeinträchtigen können:
- Temperatur: Änderungen in der Umgebungstemperatur können den Widerstand von Materialien beeinflussen. Es ist daher wichtig, Messungen unter kontrollierten Temperaturbedingungen durchzuführen oder Temperaturkompensationstechniken zu verwenden.
- Parasitäre Kapazitäten: In einigen Fällen können parasitäre Kapazitäten die Messungen beeinflussen, besonders bei hohen Frequenzen.
- Fehlerhafte Verbindungen: Eine unsachgemäße Anbindung der Kontakte kann zu Messfehlern führen. Eine regelmäßige Überprüfung und Wartung des Geräts ist daher unerlässlich.
Tipps für genaue Messungen
- Verwenden Sie immer saubere und feste Kontakte, um eine stabile Verbindung sicherzustellen.
- Achten Sie auf eine konsistente Umgebungstemperatur während der Messung.
- Bei Messungen an Materialien mit sehr geringem Widerstand sollte ein spezifischer Modus oder eine spezifische Einstellung des Analysators verwendet werden, der für solche Messungen optimiert ist.
Alternative Messmethoden
Während der 4-Leiter-Kelvin-Impedanzanalysator ideal für viele Anwendungen ist, gibt es alternative Messmethoden für spezielle Anforderungen. Dazu gehören z.B. die 2-Punkt-Messung für grobe Messungen oder die Brückenmessung für bestimmte Arten von Materialien oder Bauteilen.
Schlussfolgerung
Der 4-Leiter-Kelvin-Impedanzanalysator stellt ein wesentliches Instrument in der modernen Elektrotechnik und Materialforschung dar. Durch die Trennung von Strom- und Spannungsmessung liefert er präzise Widerstandsmessungen, die insbesondere bei niedrigen Widerständen unerlässlich sind. Trotz seiner vielen Vorteile ist es wichtig, sich der Faktoren bewusst zu sein, die die Messgenauigkeit beeinflussen können, und geeignete Vorkehrungen zu treffen, um optimale Ergebnisse zu erzielen. Insgesamt bleibt der Kelvin-Impedanzanalysator ein unverzichtbares Werkzeug für Fachleute in vielen technischen Disziplinen.
