Introducción al Analizador de Impedancia Kelvin de 4 Hilos
El analizador de impedancia Kelvin de 4 hilos, también conocido como método de 4 puntas o medición de 4 hilos, es una técnica estándar en el campo de la medición de resistencias y impedancias. Su nombre se debe a William Thomson, también conocido como Lord Kelvin, quien fue el primero en describir este método en el siglo XIX.
Principio de Funcionamiento
El principal propósito de la técnica de 4 hilos es minimizar los errores de medición causados por la resistencia de los cables de prueba. En un sistema de medición de dos hilos, la resistencia del cable de prueba se suma a la resistencia del dispositivo que se está midiendo, resultando en una medición de resistencia más alta que la real.

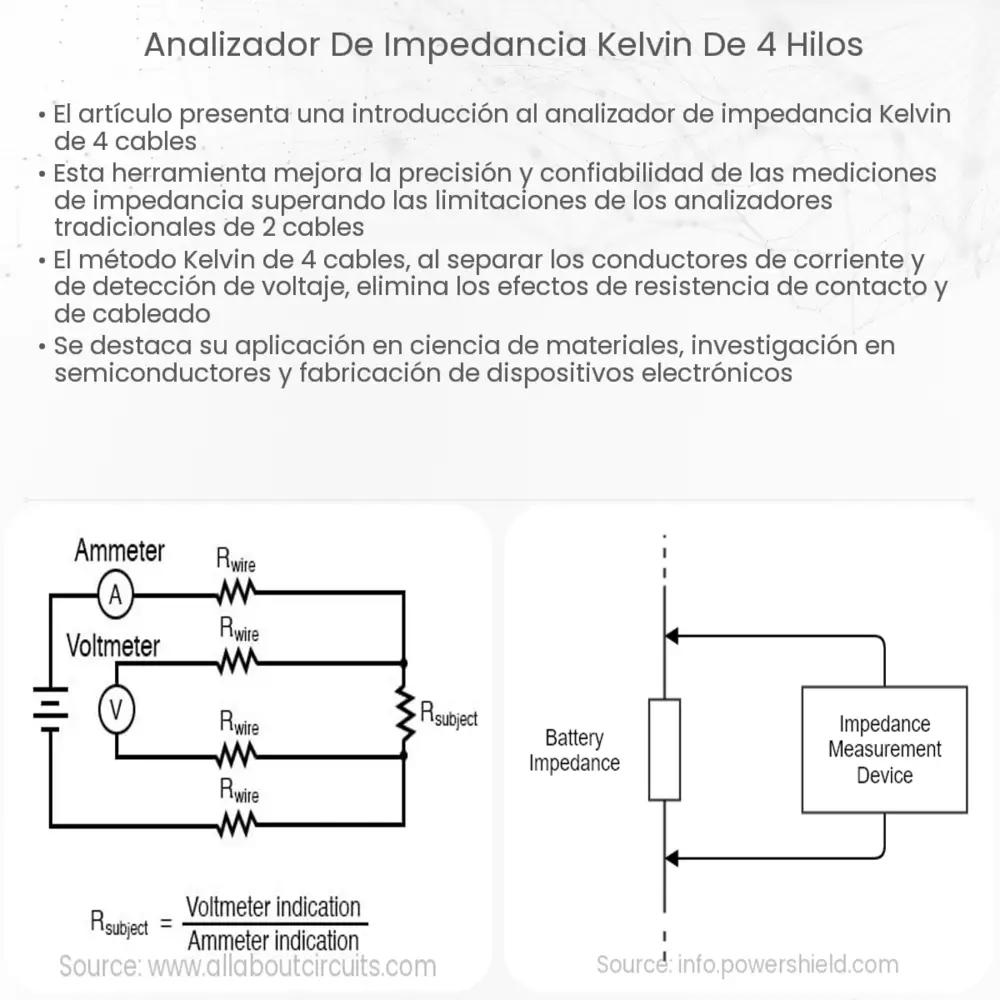

En cambio, en un sistema de medición de 4 hilos, se utilizan dos hilos para suministrar corriente al dispositivo bajo prueba y otros dos hilos para medir el voltaje a través del dispositivo. Como el voltímetro tiene una alta impedancia de entrada, la corriente que fluye a través de los hilos de voltaje es insignificante y, por lo tanto, la caída de voltaje a través de ellos es prácticamente cero. Esto significa que la resistencia de los cables de prueba no afecta la medición.
Usos del Analizador de Impedancia Kelvin de 4 Hilos
El analizador de impedancia Kelvin de 4 hilos se utiliza con frecuencia en aplicaciones de alta precisión donde se requiere una medición exacta de resistencias o impedancias bajas. Algunas de estas aplicaciones incluyen:
- Pruebas de resistencia de contacto en dispositivos electrónicos
- Medición de la resistencia de las pistas en las placas de circuito impreso
- Medición de la resistencia de los materiales de baja resistencia como los conductores
La técnica de 4 hilos es esencial para obtener mediciones precisas en estas y muchas otras aplicaciones.
Aspectos a Considerar en las Mediciones con 4 Hilos
Aunque la medición de 4 hilos ofrece ventajas significativas en términos de precisión, es importante tener en cuenta algunos factores para asegurar mediciones precisas y consistentes. Entre estos factores se incluyen:
- La necesidad de mantener un contacto firme y consistente entre los puntos de prueba y el dispositivo bajo prueba para evitar fluctuaciones en las mediciones.
- La posible influencia de las corrientes parásitas, que pueden afectar la precisión de las mediciones.
- La importancia de utilizar cables de prueba de buena calidad para garantizar la precisión de las mediciones.
Analizadores de Impedancia de Kelvin Modernos
Los analizadores de impedancia de Kelvin modernos están equipados con una variedad de características que hacen que las mediciones sean aún más precisas y fáciles de realizar. Estas características pueden incluir:
- Interfaz digital para una fácil configuración y lectura de las mediciones.
- Capacidad para realizar mediciones de resistencia y reactancia, permitiendo el análisis de impedancia completo.
- Funciones avanzadas de compensación para reducir aún más el impacto de los cables de prueba y otros factores en las mediciones.
Conclusión
En conclusión, el analizador de impedancia Kelvin de 4 hilos es una herramienta invaluable en el ámbito de las mediciones de resistencia y impedancia. Permite una precisión que no es posible con los métodos de medición de dos hilos, especialmente cuando se trata de resistencias o impedancias bajas. Al minimizar el impacto de los cables de prueba en las mediciones, la técnica de 4 hilos facilita mediciones más precisas y consistentes. Sin embargo, al igual que con cualquier método de medición, es importante tener en cuenta los factores que pueden influir en la precisión de las mediciones y tomar las medidas adecuadas para controlarlos.
