Tensão Extrabaixa – ELV

Tensão Extra-Baixa (ELV): Um Guia Completo

A Tensão Extra-Baixa (ELV) é uma voltagem elétrica que apresenta um baixo risco de choque elétrico. De acordo com a Comissão Eletrotécnica Internacional (IEC) e o Instituto de Engenharia e Tecnologia do Reino Unido (IET, BS 7671:2008), tensão extra-baixa significa uma voltagem de 50V ou menos (AC RMS), ou 120V ou menos (DC sem ondulações). No entanto, existem vários padrões que definem o que é tensão extra-baixa. Nessas condições, é seguro tocar um condutor energizado sem risco de danos, embora, sob condições úmidas, possa ocorrer um leve choque.

Classificação dos Níveis de Tensão

A energia elétrica pode ser gerada, transmitida e utilizada em diferentes tensões. É importante notar que as definições de tensão variam no contexto de transmissão e distribuição de energia elétrica em comparação com o design eletrônico. Além disso, diferentes tensões e frequências de rede são usadas em todo o mundo. Nos Estados Unidos, o Código Elétrico Nacional (NEC) e a Associação Nacional dos Fabricantes Elétricos (NEMA) possuem diretrizes e padrões que abrangem todas as classificações de tensão. O Instituto Nacional Americano de Padrões (ANSI) supervisiona a criação, promulgação e uso de milhares de diretrizes e padrões que afetam as empresas.

Segundo o ANSI, as tensões nominais para sistemas elétricos de 60 Hz acima de 100 V são definidas como:

  • Baixa tensão: 240 a 600 V
  • Média tensão: 2,4 a 69 kV
  • Alta tensão: 115 kV a 230 kV
  • Extra-alta tensão: 345 kV a 765 kV
  • Ultra-alta tensão: 1,100 kV

No Reino Unido, a norma BS 7671:2008 define alta tensão como qualquer diferença de voltagem entre condutores superior a 1000 VAC ou 1500 V DC sem ondulações, ou qualquer diferença de voltagem entre um condutor e a Terra superior a 600 VAC ou 900 V DC sem ondulações.

Na IEC, no contexto de fiação de edifícios e uso geral de aparelhos elétricos, define-se:

  • Alta tensão: mais de 1.000 volts (V) de corrente alternada (AC) e acima de 1.500 V de corrente contínua (DC).
  • Baixa tensão: entre 50 – 1.000 volts de corrente alternada e entre 120 – 1.500 V de corrente contínua.
  • Tensão extra-baixa: inferior a 50 V de corrente alternada e 120 V de corrente contínua.

Tensões Típicas

Para comparar diferentes ordens de magnitude, a seguinte lista descreve níveis de tensão típicos:

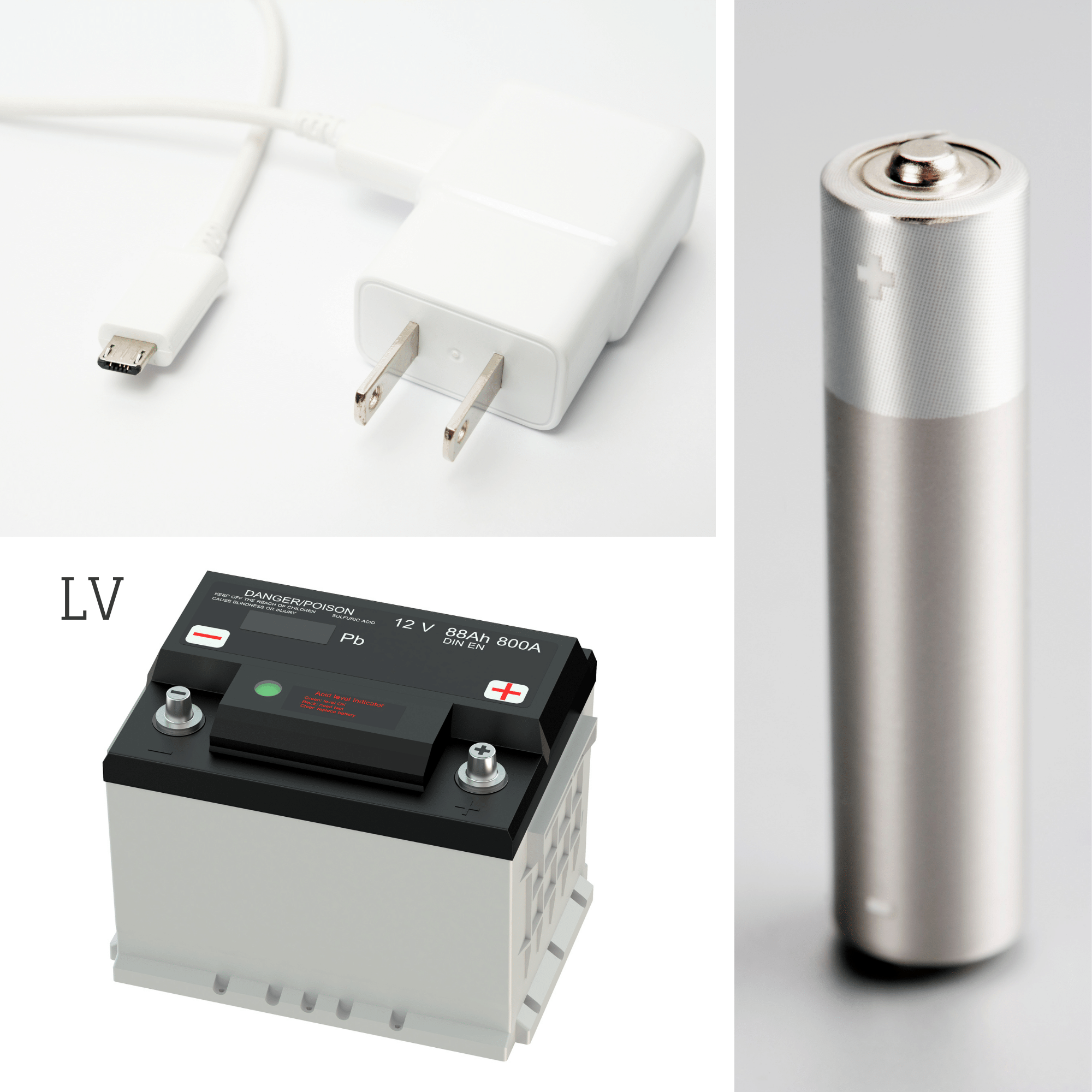

  • 1,5V (DC) – Uma tensão de circuito aberto comum para pilhas alcalinas não recarregáveis (por exemplo, AAA, AA e C).
  • 3,8V (DC) – Quase todas as baterias de smartphones funcionam a 3,8 volts.
  • 12V (DC) – Uma tensão comum para baterias de automóveis é de 12 volts (DC).
  • 110 – 120V (AC) – A tomada elétrica mais comum em qualquer casa. O continente americano usa uma tensão de 110 a 120 volts (AC), enquanto a Europa, Ásia e África usam 220 a 240 volts (AC).
  • 3kV – Tensão necessária para gerar cada 1mm de um arco elétrico.
  • 110kV – A tensão nas linhas de transmissão de energia elétrica usadas para distribuir eletricidade das usinas pode ser várias vezes maior do que as tensões dos consumidores, tipicamente 110 a >500 kV (AC).
  • 300 MV – Um típico relâmpago é de cerca de 300 milhões de Volts e cerca de 30.000 Amperes.

Perguntas Frequentes

O que é alta tensão?
A IEC define alta tensão como mais de 1.000 volts (V) de corrente alternada (AC) e acima de 1.500 V de corrente contínua (DC).

O que é baixa tensão?
Baixa tensão é uma voltagem elétrica referida no segmento de consumo como a principal voltagem usada para aparelhos elétricos comerciais e iluminação em casas e indústria. As voltagens elétricas que não excedem os limites especificados são referidas como baixa tensão. Segundo o ANSI C84.1-2020, a baixa tensão é entre 240 a 600 V. De acordo com a IEC, a baixa tensão é a voltagem entre 50 – 1.000 volts de corrente alternada e entre 120 – 1.500 V de corrente contínua.

Quais são as tensões típicas para dispositivos domésticos?
As tensões típicas para dispositivos domésticos incluem 1.5V (DC) para pilhas alcalinas não recarregáveis, 3.8V (DC) para baterias de smartphones, 12V (DC) para baterias de automóveis, e 110 – 120V (AC) para tomadas elétricas comuns em casas.
