Introdução ao Sensor de Temperatura por Resistência (RTD)
O sensor de temperatura por resistência, frequentemente abreviado como RTD (do inglês, “Resistance Temperature Detector”), é um tipo de sensor de temperatura que opera com base na correlação linear entre a temperatura e a resistência elétrica de certos materiais. Estes sensores são conhecidos pela sua precisão e estabilidade, tornando-os populares em aplicações industriais e científicas.
Princípios de Funcionamento
O funcionamento dos RTDs baseia-se na propriedade de que a resistência elétrica de certos metais, como o platino, aumenta de maneira previsível com o aumento da temperatura. Essa relação linear entre resistência e temperatura permite que o RTD ofereça leituras precisas em um amplo intervalo de temperaturas.
Para se ter uma ideia, uma equação comum utilizada para descrever o comportamento de um RTD de platino é:
R(T) = R₀(1 + αT)
Onde:
- R(T) é a resistência do RTD à temperatura T (em °C)
- R₀ é a resistência do RTD a 0°C
- α é o coeficiente de resistência do material (tipicamente para o platino é aproximadamente 0,00385 ohm/°C).
Tipos de RTD
Existem diversos tipos de RTDs, cada um adequado a diferentes aplicações e faixas de temperatura. Os dois tipos mais comuns são:

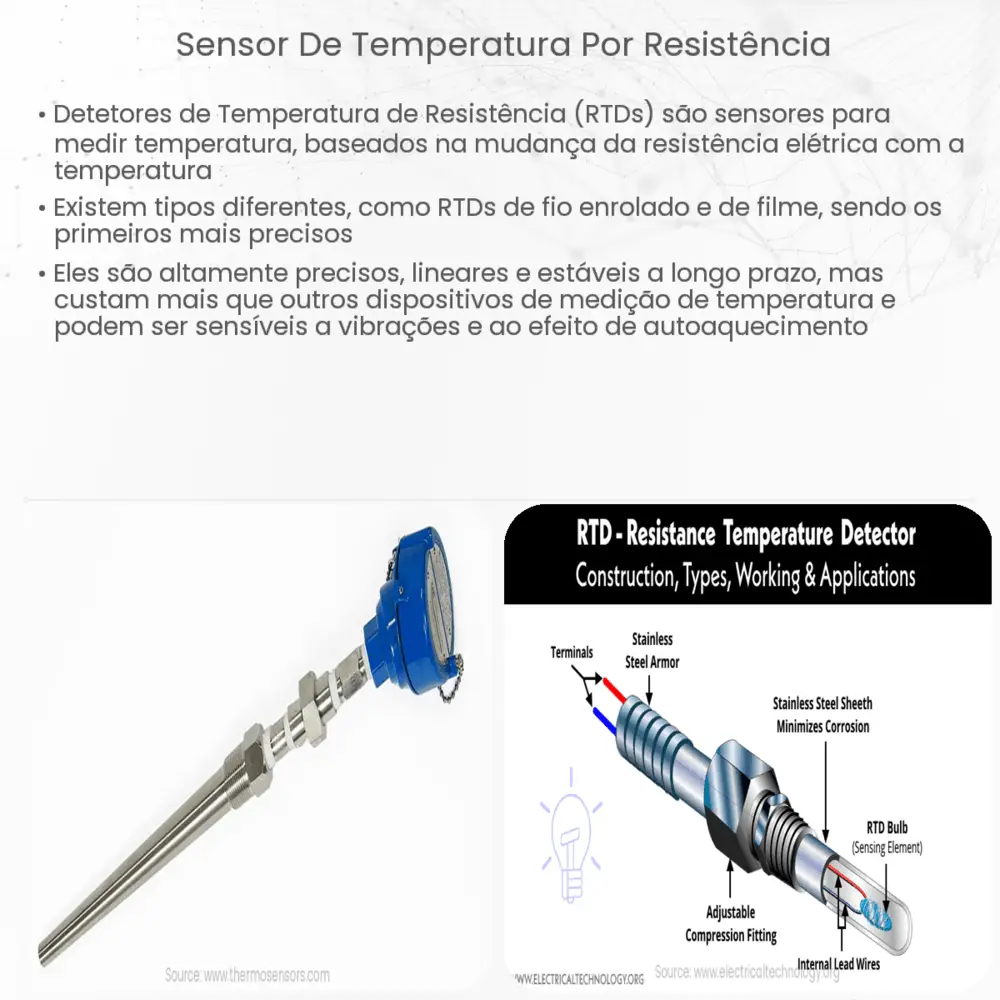

- RTD de fio enrolado: Este é composto por um fio fino de platino enrolado em torno de um núcleo de cerâmica ou vidro. São ideais para medir temperaturas em uma faixa ampla e oferecem alta precisão.
- RTD de filme fino: Estes são fabricados depositando-se uma fina camada de platino sobre um substrato cerâmico. São mais robustos que os RTDs de fio enrolado e são geralmente utilizados em aplicações industriais devido à sua durabilidade.
Em aplicações práticas, é essencial selecionar o tipo de RTD mais adequado para garantir medições precisas e confiáveis.
Vantagens e Desvantagens
Os RTDs são amplamente reconhecidos por sua precisão e estabilidade. Eles oferecem uma excelente repetibilidade e têm uma longa vida útil. No entanto, também possuem algumas desvantagens. Por exemplo, são mais caros e menos sensíveis do que outros tipos de sensores, como os termistores.
Além disso, devido à sua natureza resistiva, os RTDs podem ser afetados por interferências elétricas, o que pode comprometer a precisão da medição em certos ambientes.
Aplicações do RTD
Devido à sua precisão e estabilidade, os RTDs são amplamente usados em uma variedade de aplicações, incluindo:
- Indústria petroquímica: para monitoramento contínuo de processos e segurança em refinarias.
- Produção de alimentos e bebidas: onde a precisão na medição da temperatura é crucial para a qualidade do produto.
- Laboratórios de pesquisa: para experiências científicas que requerem monitoramento preciso da temperatura.
- Equipamentos médicos: em aplicações onde a estabilidade e a precisão na leitura da temperatura são vitais.
Cuidados e Manutenção
Para garantir que um RTD funcione corretamente e forneça leituras precisas, é importante considerar alguns cuidados:
- Calibração: Os RTDs devem ser calibrados regularmente para garantir sua precisão.
- Proteção: Eles devem ser protegidos de condições adversas, como umidade excessiva ou choques mecânicos.
- Interferência: Em ambientes com muita interferência elétrica, pode ser necessário usar cabos blindados ou tomar outras precauções.
Quando usados e mantidos adequadamente, os RTDs podem fornecer leituras confiáveis por muitos anos.
Conclusão
O Sensor de Temperatura por Resistência (RTD) é uma ferramenta essencial em diversas indústrias e campos de pesquisa devido à sua capacidade de fornecer medições de temperatura precisas e confiáveis. Enquanto eles têm suas vantagens em termos de precisão e estabilidade, também é crucial estar ciente de suas limitações e garantir que sejam usados e mantidos adequadamente. Com a seleção e manutenção corretas, os RTDs podem ser uma adição valiosa para qualquer sistema que exija um monitoramento preciso da temperatura.
