Comprendre les Détecteurs de Température à Résistance

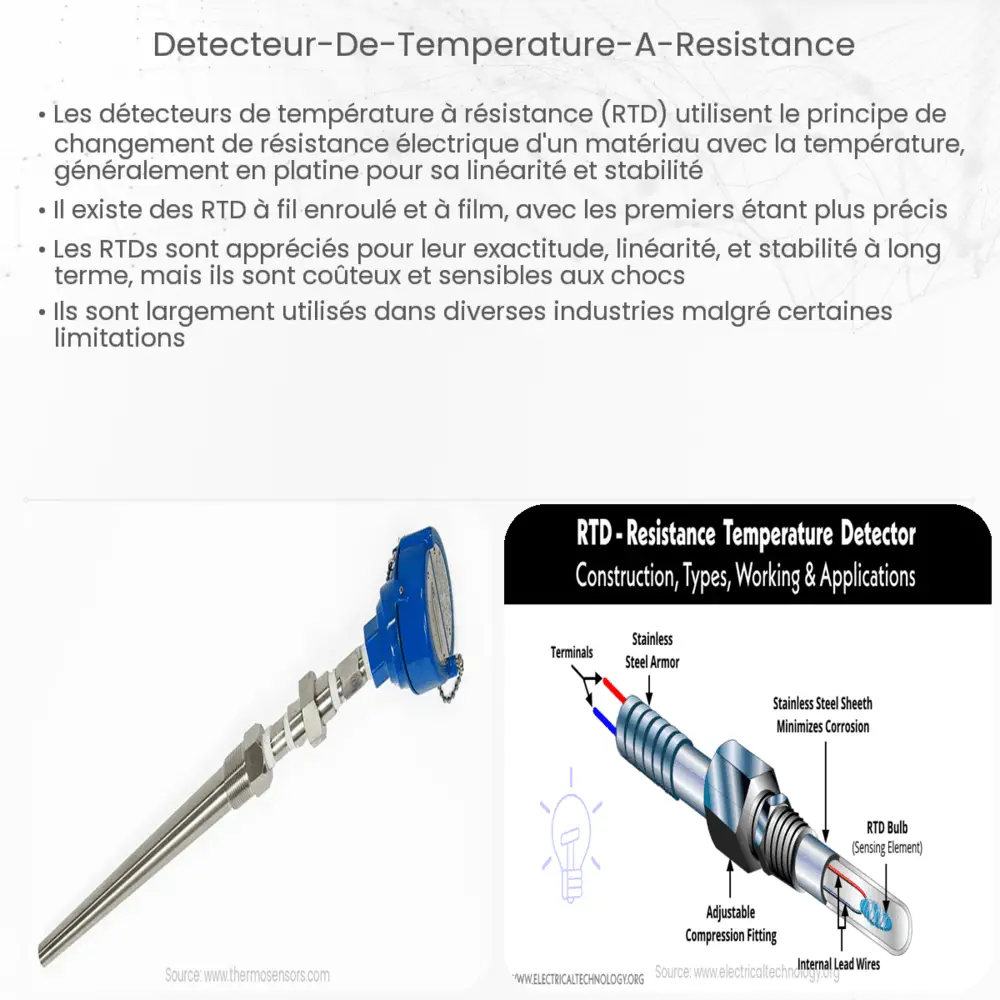

Les détecteurs de température à résistance (DTR), souvent désignés sous le nom de RTD (Resistance Temperature Detector), sont des instruments essentiels dans la mesure précise de la température. Ils se basent sur le principe que la résistance électrique d’un métal change en fonction de la température. Ce guide vise à expliquer le fonctionnement, les types, et les applications des DTR.

Principe de Fonctionnement des DTR

Un DTR fonctionne en mesurant la résistance d’un élément conducteur. Le matériau le plus couramment utilisé pour cet élément est le platine, dû à sa stabilité et sa précision sur une large plage de températures. La relation entre la température et la résistance est approximativement linéaire. Cette relation peut être décrite par l’équation de Callendar-Van Dusen:

R_t = R₀ [1 + A*t + B*t² + C*(t-100)*t³]

où R_t est la résistance à la température t, R₀ est la résistance à 0°C, et A, B, C sont des constantes caractéristiques du matériau.

Types de DTR

Il existe plusieurs types de DTR, chacun adapté à des applications spécifiques :

• DTR à film mince : Ces détecteurs utilisent un film fin de platine déposé sur un substrat. Ils sont compacts et moins coûteux, mais légèrement moins précis.
• DTR à fil bobiné : Ce type utilise un fil de platine enroulé autour d’un noyau en céramique ou en verre, offrant une meilleure précision, mais ils sont plus fragiles et plus coûteux.

Les DTR sont également classifiés selon leur précision et leur résistance nominale, comme le DTR Pt100, qui a une résistance de 100 ohms à 0°C.

Applications des DTR

Les DTR sont largement utilisés dans divers domaines en raison de leur haute précision et fiabilité. Ils sont essentiels dans :

1. Les processus industriels où une mesure précise de la température est cruciale pour la qualité du produit.
2. Les équipements de laboratoire pour des expériences nécessitant des mesures de température précises.
3. La surveillance environnementale, pour mesurer les changements climatiques.

En conclusion, les détecteurs de température à résistance sont des outils indispensables pour une large gamme d’applications, allant de l’industrie au laboratoire de recherche. Leur capacité à fournir des lectures de température précises et fiables les rend inestimables dans de nombreux domaines.

Avantages et Limitations des Détecteurs de Température à Résistance

Les DTR offrent plusieurs avantages significatifs, notamment une grande précision, une excellente stabilité à long terme, et une bonne linéarité sur une large plage de températures. Cependant, ils présentent également certaines limitations, telles que leur coût relativement élevé par rapport à d’autres types de capteurs de température, comme les thermocouples. De plus, ils sont plus sensibles aux interférences électromagnétiques et nécessitent souvent des câblages plus complexes.

Choix et Maintenance d’un DTR

Lors du choix d’un DTR pour une application spécifique, plusieurs facteurs doivent être pris en compte, notamment la plage de température requise, la précision nécessaire, et les conditions environnementales. Il est également essentiel de suivre un programme de maintenance régulier pour s’assurer que le DTR fonctionne à son niveau optimal. Cela peut inclure des calibrations périodiques et des inspections pour détecter tout dommage ou dérive dans les mesures.

Innovations et Avenir des DTR

Le domaine des DTR continue d’évoluer avec des innovations technologiques. Des progrès récents incluent le développement de DTR sans fil et miniaturisés, offrant une plus grande flexibilité et facilité d’intégration dans des systèmes complexes. De plus, l’amélioration des matériaux et des techniques de fabrication promet d’augmenter encore la précision et la fiabilité des DTR dans l’avenir.

Conclusion

En somme, les détecteurs de température à résistance représentent une solution fiable et précise pour la mesure de la température dans de nombreux domaines. Leur capacité à fournir des lectures précises et stables les rend indispensables dans des applications critiques, de l’industrie au laboratoire. Bien que confrontés à certaines limitations, les avancées continues dans ce domaine promettent d’améliorer encore leur performance et leur applicabilité. Les DTR resteront ainsi un élément clé dans le domaine de la mesure de température pour les années à venir.
