O que é um Sensor de Força Resistiva (FSR)?
Um Sensor de Força Resistiva, comumente conhecido como FSR, é um dispositivo que permite a detecção de força ou pressão física aplicada a uma superfície. Esses sensores são constituídos por um material cuja resistência elétrica muda em resposta à força ou pressão aplicada. Este princípio de funcionamento é baseado na variação da resistência elétrica de materiais poliméricos quando são deformados ou comprimidos.
Funcionamento do FSR
O FSR é composto por duas camadas separadas por um espaço. Uma das camadas contém um padrão interdigitado (como dedos entrelaçados), enquanto a outra é revestida com um material condutor. Quando força ou pressão é aplicada sobre o sensor, as duas camadas entram em contato. A área de contato aumenta proporcionalmente à força aplicada, resultando em uma diminuição da resistência elétrica. Esse comportamento é utilizado para medir a magnitude da força aplicada.
Aplicações do FSR
- Eletrônica de Consumo: O FSR é frequentemente utilizado em dispositivos como teclados sensíveis ao toque, dispositivos de jogos e telas sensíveis ao toque para detectar a intensidade da pressão do usuário.
- Medicina: No campo médico, os FSRs são utilizados para monitorar a pressão em curativos ou para criar palmilhas personalizadas que ajudam a distribuir uniformemente a pressão em pés diabéticos ou com outras condições.
- Robótica: Em robôs, os FSRs podem ser usados para detectar forças de contato, como em um manipulador robótico que precisa ajustar sua força ao pegar objetos frágeis.
Vantagens e Desvantagens do FSR
Os sensores de força resistiva são apreciados por serem finos, leves e relativamente baratos. Além disso, eles podem ser flexíveis, o que os torna ideais para aplicações que requerem conformidade ou flexibilidade. No entanto, os FSRs têm algumas desvantagens. Eles não são ideais para medições precisas de longo prazo, pois podem sofrer deriva ao longo do tempo. Além disso, a relação entre força e resistência não é perfeitamente linear, o que pode exigir calibração ou correção em aplicações que requerem alta precisão.
Na próxima seção, vamos aprofundar as características técnicas, como ler os valores de um FSR e considerações importantes ao implementar um FSR em seu projeto.
Características Técnicas do FSR
O Sensor de Força Resistiva tem uma gama de características técnicas que variam de modelo para modelo. Algumas das características comuns incluem:
- Intervalo de Força: Refere-se à faixa de força que o sensor pode detectar, frequentemente expressa em gramas ou newtons.
- Tempo de Resposta: O tempo que o sensor leva para reagir a uma mudança de força, geralmente medido em milissegundos.
- Resistência Máxima: A resistência quando nenhuma força é aplicada, podendo variar amplamente entre diferentes FSRs.

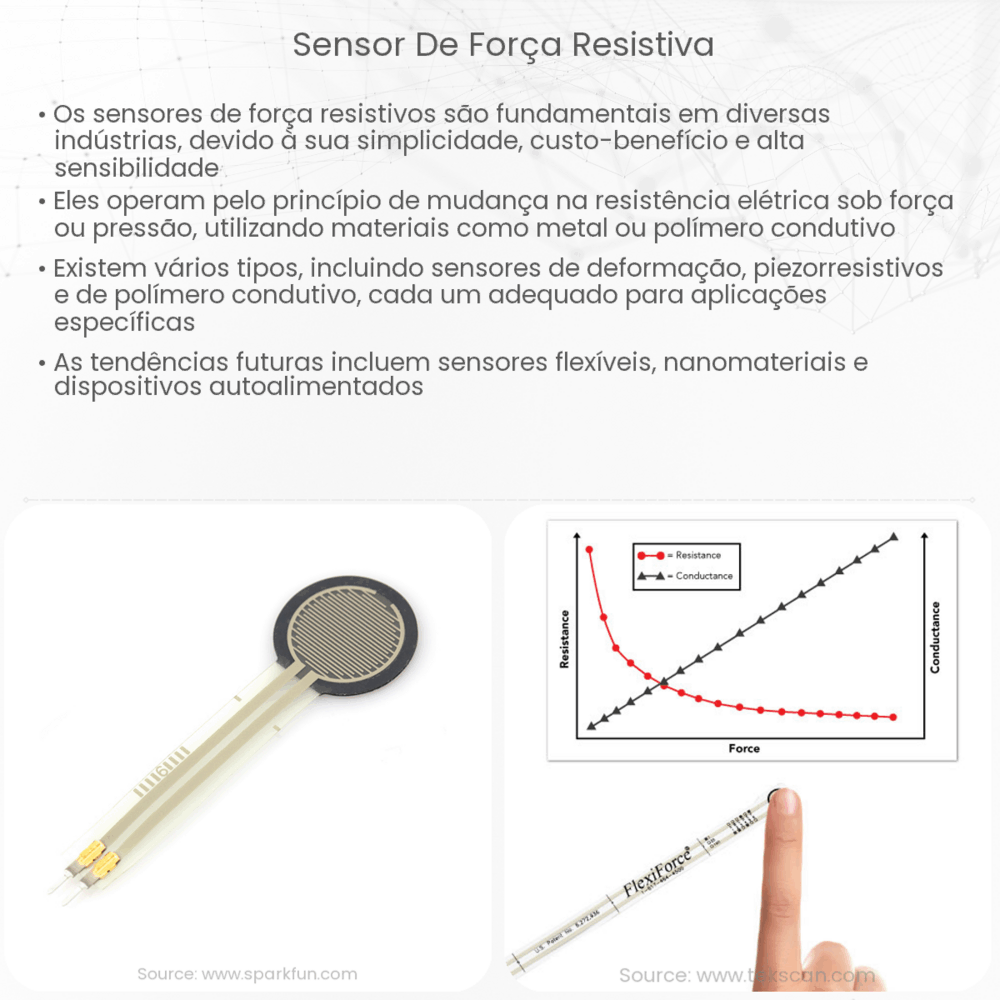

- Curva de Resposta: Como mencionado anteriormente, a relação entre força e resistência não é perfeitamente linear. A curva de resposta fornece um gráfico desta relação para um determinado FSR.
Como Ler os Valores de um FSR
Para obter uma leitura de um FSR, normalmente é utilizado um circuito divisor de tensão. O FSR é ligado em série com um resistor conhecido, e uma tensão é aplicada em ambos. A mudança na resistência do FSR altera a tensão em seus terminais, que pode ser lida por um microcontrolador ou outro dispositivo de medição. A partir desta leitura, a força aplicada pode ser estimada.
Considerações ao Implementar um FSR em Seu Projeto
Quando se decide usar um FSR em um projeto, há algumas considerações importantes a ter em mente:
- Calibração: Devido à não linearidade da resposta, pode ser necessário calibrar o sensor para a aplicação específica.
- Proteção: Embora os FSRs sejam duráveis, eles podem ser danificados por forças excessivas ou condições ambientais adversas. Pode ser benéfico usar um material de proteção sobre o sensor, dependendo da aplicação.
- Integração: Como os FSRs são sensíveis a variações de força, a maneira como são montados ou integrados a um sistema pode afetar suas leituras. Garantir uma montagem adequada é crucial para obter leituras precisas.
Conclusão
Os Sensores de Força Resistiva são ferramentas versáteis usadas em uma ampla variedade de aplicações, desde eletrônicos de consumo até medicina e robótica. Suas propriedades de mudança de resistência em resposta à força os tornam úteis em muitas situações onde se deseja medir a pressão ou a força. Entender suas características técnicas e como interpretar suas leituras é essencial para aproveitar ao máximo esses dispositivos. Com as considerações corretas de design e calibração, os FSRs podem ser uma adição valiosa a muitos projetos.
