Introdução ao Sensor de Corrente em Loop Aberto
O sensor de corrente é um componente vital em várias aplicações eletrônicas, desde sistemas de controle industrial até dispositivos de proteção em circuitos elétricos. Dentro da variedade de sensores disponíveis no mercado, o sensor de corrente em loop aberto é particularmente interessante devido às suas características e benefícios distintos.
O que é um Sensor de Corrente?
Antes de mergulharmos no conceito de sensores em loop aberto, é fundamental entender o que é um sensor de corrente. Um sensor de corrente é um dispositivo que detecta e mede a corrente elétrica em um circuito e gera um sinal proporcional a essa corrente. Este sinal pode ser processado, visualizado ou usado para fins de controle em várias aplicações.
Características do Sensor de Corrente em Loop Aberto
- Rapidez na Resposta: Devido à sua natureza de loop aberto, esses sensores têm uma resposta muito rápida aos transientes de corrente. Eles são especialmente úteis em aplicações onde a velocidade de resposta é crucial.
- Isolação Galvânica: Estes sensores proporcionam uma excelente isolação entre o circuito primário (onde a corrente está sendo medida) e o circuito secundário (onde o sinal é processado). Isso pode ser particularmente benéfico em aplicações que exigem uma alta isolação para segurança ou funcionalidade.
- Facilidade de Instalação: Uma das principais vantagens dos sensores de corrente em loop aberto é que eles não precisam ser conectados em série com o circuito. Isso os torna mais fáceis de instalar, especialmente em locais de difícil acesso ou em circuitos já existentes.

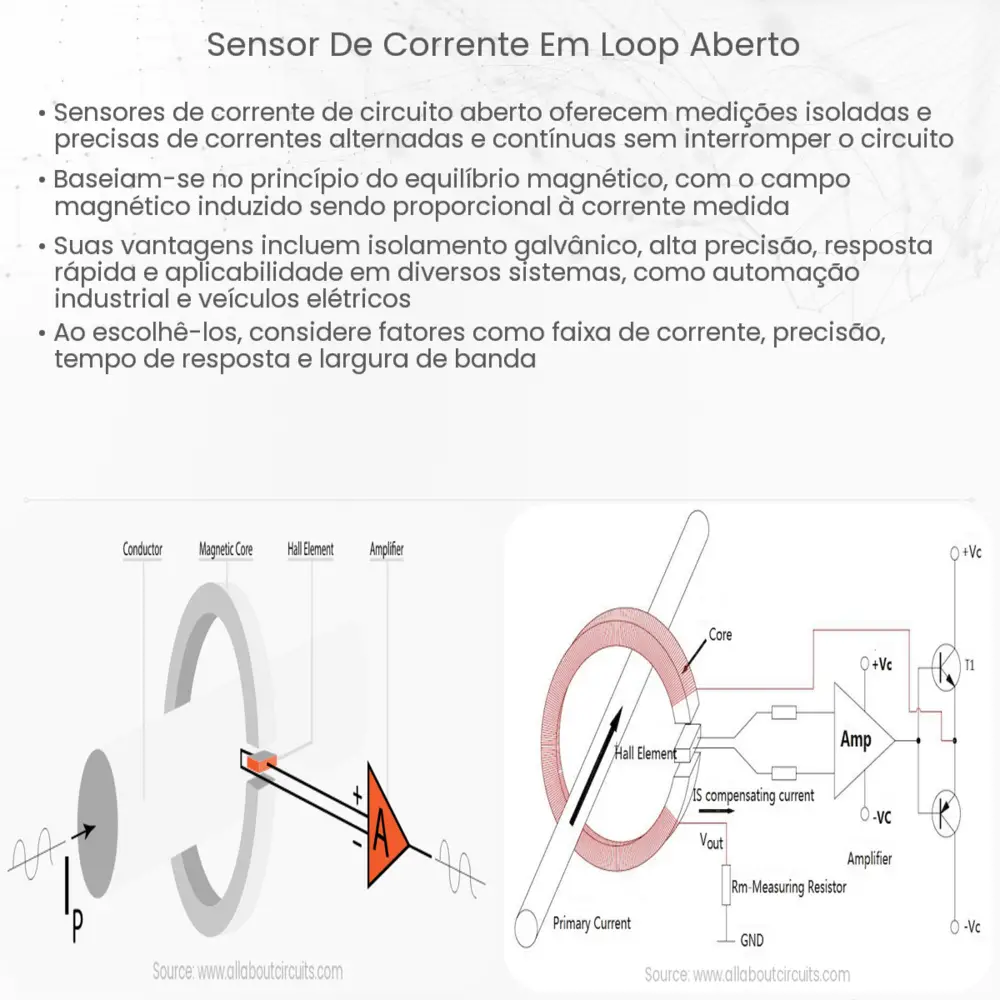

Princípio de Funcionamento
O sensor de corrente em loop aberto opera com base no princípio do efeito Hall. Um elemento Hall é posicionado próximo ao condutor pelo qual a corrente flui. Quando uma corrente elétrica passa pelo condutor, ela cria um campo magnético ao seu redor. Este campo magnético é detectado pelo elemento Hall, que gera uma tensão proporcional à magnitude da corrente. A tensão gerada é então condicionada e amplificada para produzir um sinal útil, que pode ser lido ou processado por sistemas eletrônicos.
Aplicações do Sensor de Corrente em Loop Aberto
Devido às suas vantagens distintas, os sensores de corrente em loop aberto encontram uso em uma ampla gama de aplicações:
- Sistemas de Energia: São frequentemente usados em sistemas de distribuição e transmissão de energia para monitoramento e proteção.
- Indústria: Em ambientes industriais, estes sensores ajudam a monitorar máquinas e equipamentos, garantindo sua operação eficiente e segura.
- Eletrônicos de Consumo: Em dispositivos como carregadores e adaptadores, os sensores de corrente em loop aberto podem ajudar a proteger contra sobrecargas ou curtocircuitos.
- Transporte: Em aplicações automotivas e ferroviárias, esses sensores desempenham um papel na monitorização e controlo da corrente em sistemas elétricos e eletrônicos.
Vantagens e Desvantagens
Como qualquer tecnologia, o sensor de corrente em loop aberto tem seus prós e contras. Entre as vantagens, podemos citar a resposta rápida, a isolação galvânica e a facilidade de instalação, como mencionado anteriormente. No entanto, também têm algumas desvantagens:
- Sensibilidade à Temperatura: Estes sensores podem ser sensíveis a variações de temperatura, o que pode afetar a precisão em certas aplicações.
- Limitação na Faixa de Medida: Dependendo do design e da aplicação específica, eles podem ter limitações na faixa de corrente que podem medir com precisão.
Conclusão
O sensor de corrente em loop aberto é uma ferramenta poderosa e versátil que desempenha um papel crucial em muitas aplicações modernas. Com sua capacidade de medir correntes com rapidez e precisão, oferecendo ao mesmo tempo isolação e facilidade de instalação, ele é uma escolha ideal para diversas situações. Contudo, como com qualquer tecnologia, é essencial entender suas limitações e garantir que seja apropriado para a aplicação em questão. Em um mundo cada vez mais voltado para a eletrônica, a importância de componentes como o sensor de corrente em loop aberto só continuará a crescer.
