Découvrez les capteurs de courant en boucle ouverte : fonctionnement, avantages, choix, et applications dans l’industrie et l’électronique.
Qu’est-ce qu’un Capteur de Courant en Boucle Ouverte?
Un capteur de courant en boucle ouverte est un dispositif essentiel dans le domaine de l’électronique et de l’électrotechnique. Il permet de mesurer le courant électrique dans un conducteur sans nécessiter de connexion directe avec celui-ci, offrant ainsi une solution sûre et pratique pour la surveillance et le contrôle des courants électriques.
Principe de Fonctionnement

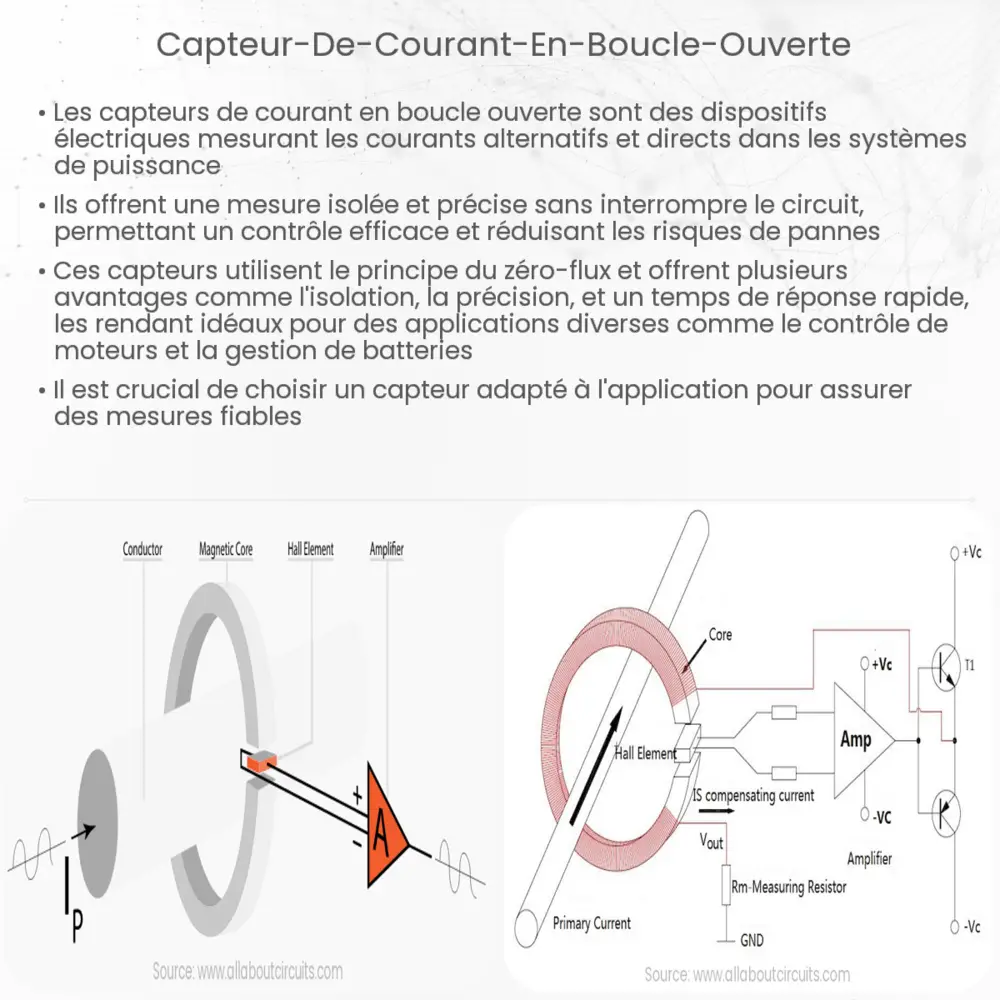

Le fonctionnement d’un capteur de courant en boucle ouverte repose sur le principe de l’induction électromagnétique. Lorsqu’un courant électrique traverse un conducteur, il génère un champ magnétique autour de lui. Le capteur, placé à proximité du conducteur mais sans contact direct, détecte ce champ magnétique. Ensuite, grâce à un composant appelé transformateur de Hall, le capteur convertit ce champ magnétique en un signal électrique proportionnel à l’intensité du courant dans le conducteur.
Avantages du Capteur en Boucle Ouverte
- Isolation électrique : Comme il n’y a pas de contact direct avec le conducteur, le capteur offre une isolation électrique complète, ce qui renforce la sécurité des systèmes électriques.
- Facilité d’installation : Son installation est simple et ne nécessite pas d’interruption du circuit électrique, contrairement aux capteurs à effet Hall fermés.
- Large gamme de mesure : Ces capteurs peuvent mesurer de très faibles à de très forts courants, les rendant adaptés à diverses applications.
Applications Typiques
Les capteurs de courant en boucle ouverte sont largement utilisés dans plusieurs domaines, notamment :
- Contrôle industriel : Pour surveiller les courants dans les moteurs électriques, les transformateurs et d’autres équipements industriels.
- Systèmes de gestion de batterie : Ils jouent un rôle crucial dans la surveillance des courants de charge et de décharge dans les systèmes de batterie, particulièrement dans les véhicules électriques.
- Équipements électroniques de puissance : Utilisés pour la protection et le contrôle des courants dans les onduleurs, les convertisseurs de fréquence, et autres dispositifs de gestion de l’énergie.
Ces capteurs sont ainsi une composante clé pour garantir la performance et la sécurité des systèmes électriques modernes.
Facteurs de Choix et Précision des Capteurs
Lors de la sélection d’un capteur de courant en boucle ouverte, plusieurs facteurs doivent être pris en compte pour assurer une mesure précise et fiable :
- Sensibilité : La capacité du capteur à détecter de faibles variations de champ magnétique, ce qui influence directement la précision de la mesure du courant.
- Plage de mesure : Choisir un capteur adapté à la gamme de courants à mesurer est crucial pour éviter les erreurs de saturation ou de sous-évaluation.
- Fréquence de réponse : La fréquence à laquelle le capteur peut opérer sans perte de précision est importante, surtout dans les applications à haute fréquence.
- Température de fonctionnement : Les variations de température peuvent affecter la précision du capteur, il est donc essentiel de choisir un capteur adapté à l’environnement d’application.
Limitations et Considérations Techniques
Malgré leurs nombreux avantages, les capteurs de courant en boucle ouverte présentent certaines limitations :
- Interférences électromagnétiques : Les champs magnétiques environnants peuvent influencer la précision des mesures. Des mesures d’atténuation, comme l’usage de blindages, sont souvent nécessaires.
- Dérive thermique : Les variations de température peuvent entraîner des changements dans les caractéristiques du capteur, affectant ainsi sa précision.
- Limité en courant continu : Pour les courants continus, la précision peut être réduite en raison de l’absence de champ magnétique variable.
Conclusion
Les capteurs de courant en boucle ouverte représentent une solution efficace pour la mesure des courants dans diverses applications industrielles et électroniques. Leur capacité à fournir une isolation électrique, couplée à une installation simple et une large gamme de mesure, les rend indispensables dans le domaine de l’électrotechnique. Toutefois, il est important de considérer les facteurs tels que la sensibilité, la plage de mesure, et les conditions environnementales lors de leur sélection. Malgré certaines limitations comme la susceptibilité aux interférences et la dérive thermique, leur rôle reste crucial dans la surveillance et la gestion sécurisée des courants électriques. En conclusion, l’utilisation judicieuse de ces capteurs peut grandement améliorer la sécurité, l’efficacité et la fiabilité des systèmes électriques.
