Artigo abordando o funcionamento e aplicações do retificador de ponte na eletrônica, suas vantagens, desafios e soluções para otimizar a saída.
O que é um Retificador de Ponte?
O retificador de ponte é um dispositivo eletrônico utilizado para converter corrente alternada (CA) em corrente contínua (CC). É amplamente empregado em uma variedade de aplicações, desde carregadores de bateria até suprimentos de energia para eletrônicos. Uma de suas principais características é a capacidade de converter ambas as meias ondas de uma forma de onda de CA em uma saída de CC, tornando-o mais eficiente do que muitos outros tipos de retificadores.
Como funciona um Retificador de Ponte?

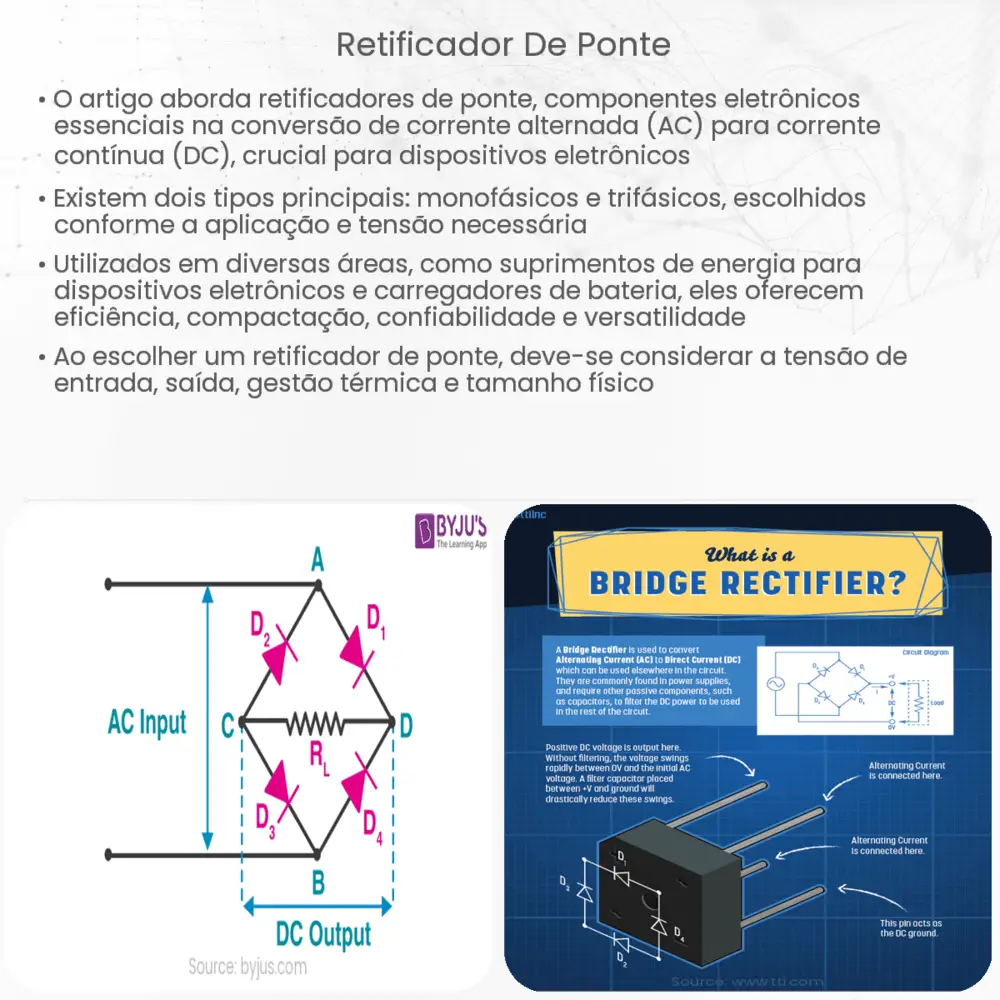

O princípio básico de funcionamento de um retificador de ponte se baseia no uso de diodos semicondutores. Estes diodos permitem a passagem de corrente elétrica em apenas uma direção. Em um retificador de ponte, quatro diodos são organizados de tal forma que, independentemente da polaridade da tensão de entrada, a saída sempre terá uma polaridade definida.
- Diodo 1 e Diodo 2: Estes diodos conduzem durante uma metade do ciclo da forma de onda de CA.
- Diodo 3 e Diodo 4: Estes diodos conduzem durante a outra metade do ciclo da forma de onda de CA.
Quando a tensão de entrada é positiva, dois dos diodos conduzem, enquanto os outros dois estão em corte. Na metade negativa do ciclo, os diodos que estavam conduzindo entram em corte e os que estavam em corte começam a conduzir. Isso garante que a saída permaneça sempre na mesma polaridade, fornecendo uma corrente contínua.
Vantagens do Retificador de Ponte
Há várias razões pelas quais os retificadores de ponte são preferidos em muitas aplicações:
- Eficiência: Como ambos os ciclos da forma de onda de CA são usados, o retificador de ponte oferece uma maior eficiência em comparação com outros tipos de retificadores.
- Simplicidade: Com apenas quatro diodos, é possível obter uma saída retificada de corrente contínua.
- Flexibilidade: Devido à sua capacidade de trabalhar com diversas tensões e correntes de entrada, os retificadores de ponte são versáteis e podem ser encontrados em uma ampla variedade de aplicações.
Apesar de suas muitas vantagens, os retificadores de ponte também têm desvantagens, como a produção de uma saída que não é completamente suave e a possibilidade de introduzir ruídos na linha de energia. Esses desafios, entretanto, podem ser mitigados com o uso de filtros e outras técnicas.
Desafios e Soluções na Utilização de Retificadores de Ponte
Enquanto os retificadores de ponte são amplamente reconhecidos por sua eficácia na conversão de corrente alternada em corrente contínua, eles não estão isentos de desafios. A saída de um retificador de ponte não é completamente “lisa”. Em vez disso, ela se assemelha a uma forma de onda que sobe e desce em um padrão regular, embora sempre mantenha a mesma polaridade. Esta característica é frequentemente referida como “ripple”.
Para lidar com este “ripple”, geralmente são usados condensadores após o retificador de ponte. Os condensadores são capazes de armazenar energia quando a tensão está subindo e liberá-la quando a tensão está caindo, ajudando assim a suavizar a saída. Além disso, podem ser utilizados circuitos reguladores de tensão para garantir uma saída de corrente contínua estável e constante.
Considerações Finais e Aplicações Práticas
Os retificadores de ponte são encontrados em uma infinidade de dispositivos do nosso cotidiano. Desde os carregadores de smartphones até sistemas de alimentação de equipamentos industriais, seu papel é essencial para a conversão eficaz da corrente. Embora existam outras configurações de retificadores, como o retificador de meia onda e o retificador em ponte completa, o retificador de ponte é amplamente reconhecido por sua simplicidade, eficiência e capacidade de produzir uma saída de tensão quase constante.
Conclusão
O retificador de ponte é uma ferramenta poderosa na eletrônica, permitindo a conversão eficiente de corrente alternada em corrente contínua. Seu design simples, baseado em quatro diodos, oferece uma saída retificada que, com a adição de componentes adicionais, como condensadores e reguladores, pode ser aperfeiçoada para atender a diversas necessidades. Em um mundo cada vez mais dependente de eletrônicos e dispositivos alimentados por corrente contínua, a importância do retificador de ponte só tende a crescer.
