Guia sobre retificador de ponte de diodos trifásico: funcionamento, vantagens, considerações técnicas e aplicações em eletrônica de potência.
Introdução ao Retificador de Ponte de Diodos Trifásico
O retificador de ponte de diodos trifásico é uma configuração amplamente utilizada em aplicações de eletrônica de potência para converter corrente alternada trifásica (CA) em corrente contínua (CC). Esta conversão é essencial em muitos sistemas industriais, como acionamentos de motores, fornecimento de energia para equipamentos eletrônicos e carregamento de baterias.
Princípios de Funcionamento
Um sistema de alimentação trifásico consiste em três fontes de tensão alternada que estão defasadas em 120° uma em relação à outra. O retificador trifásico aproveita essas três fases para produzir uma saída de corrente contínua mais suave em comparação com retificadores monofásicos.
Quando falamos de um retificador de ponte, referimo-nos a uma configuração onde os diodos estão dispostos em forma de ponte, permitindo a condução da corrente em direção única. No caso trifásico, são utilizados seis diodos.
Configuração dos Diodos

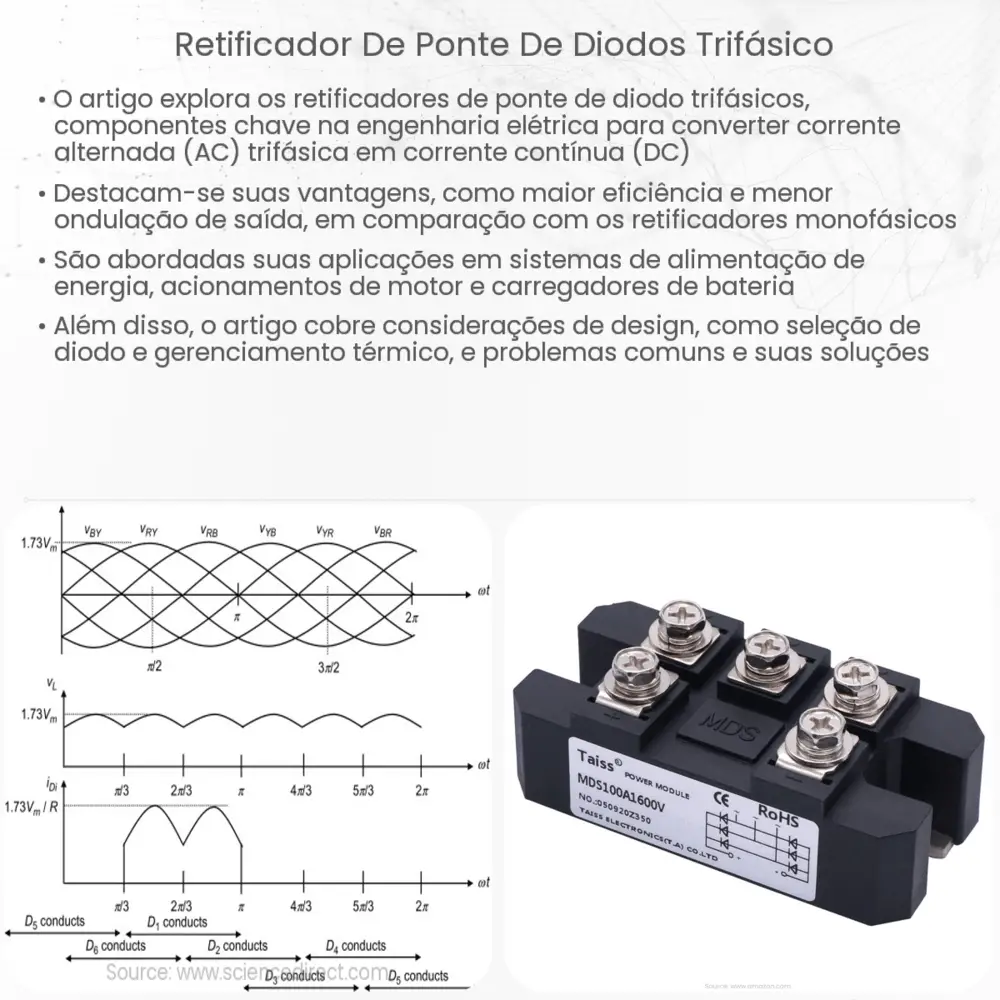

Os diodos são posicionados de tal forma que, durante cada ciclo de 60° da alimentação CA, dois diodos conduzem simultaneamente. A cada intervalo de 60°, um novo par de diodos começa a conduzir, enquanto o par anterior é desligado. Isso garante que sempre haja um caminho para a corrente fluir do lado positivo para o lado negativo da saída CC, resultando em uma tensão contínua no terminal de saída.
Vantagens da Configuração Trifásica
- Maior Eficiência: Ao usar três fases, a conversão de energia é mais eficiente, pois há menos intervalos de tempo onde a energia não está sendo transferida para a carga.
- Saída CC Mais Suave: A saída de corrente contínua tem menor variação, o que reduz a necessidade de filtragem adicional e diminui a magnitude das harmônicas produzidas.
- Compactação: Em aplicações industriais, onde o espaço pode ser uma preocupação, os retificadores trifásicos tendem a ser mais compactos do que múltiplos retificadores monofásicos realizando a mesma função.
Apesar de suas vantagens, é crucial entender completamente o funcionamento e as implicações do uso deste tipo de retificador. Nas próximas seções, abordaremos mais detalhes técnicos e considerações práticas ao implementar esta solução.
Considerações Técnicas e Práticas
Seleção de Diodos: Ao projetar um retificador de ponte de diodos trifásico, a escolha dos diodos é crucial. Estes devem ser capazes de suportar a tensão máxima do sistema e a corrente de pico. Além disso, diodos com tempos de recuperação rápidos são preferíveis para minimizar as perdas.
Filtragem: Apesar de produzir uma saída CC mais suave em comparação com sistemas monofásicos, ainda pode haver algum nível de ondulação. Em aplicações sensíveis, um filtro é geralmente adicionado na saída para reduzir ainda mais essa ondulação.
Proteção contra Sobretensão: Em certas condições, especialmente durante desligamentos abruptos ou variações rápidas de carga, picos de tensão podem ocorrer. É vital ter circuitos de proteção adequados para lidar com esses eventos.
Aplicações Típicas
O retificador de ponte de diodos trifásico é comumente encontrado em:
- Acionamentos de Motor: Muitos motores industriais usam este tipo de retificador para obter uma alimentação CC consistente.
- Fontes de Alimentação: Em aplicações que exigem grandes quantidades de energia CC, os retificadores trifásicos são frequentemente a primeira escolha devido à sua eficiência e saída estável.
- Carregadores de Bateria: Em cenários industriais, onde o carregamento rápido e eficiente é necessário, esses retificadores desempenham um papel fundamental.
Conclusão
O retificador de ponte de diodos trifásico é uma ferramenta essencial em eletrônica de potência, oferecendo uma solução eficiente para a conversão de corrente alternada trifásica em corrente contínua. Com sua capacidade de fornecer uma saída CC mais suave, eficiência aprimorada e natureza compacta, é uma escolha preferida para muitas aplicações industriais. No entanto, como em qualquer sistema, é imperativo entender seus princípios de funcionamento, suas vantagens e limitações, bem como as considerações técnicas para uma implementação bem-sucedida. Ao fazer isso, os engenheiros e técnicos podem maximizar os benefícios deste poderoso dispositivo de eletrônica de potência.
