Osciladores Hartley: Uma Introdução
Osciladores são componentes eletrônicos fundamentais usados em uma ampla variedade de aplicações, desde rádios a sistemas de comunicação. Dentre os diversos tipos de osciladores disponíveis, os Osciladores Hartley se destacam por sua simplicidade e eficácia.
O Oscilador Hartley, inventado em 1915 por Ralph V.L. Hartley, é um dos circuitos osciladores mais antigos e ainda é popular por sua robustez e capacidade de produzir sinais sinusoidais sem a necessidade de componentes complicados. Essa característica torna-o ideal para muitas aplicações práticas.
Princípio de Funcionamento
A base do Oscilador Hartley é o princípio da regeneração. Em palavras simples, ele recicla uma parte do sinal de saída e a injeta de volta na entrada. Este feedback positivo garante que o circuito continue a oscilar. A frequência de oscilação é determinada principalmente pelos componentes indutivos e capacitivos presentes no circuito.

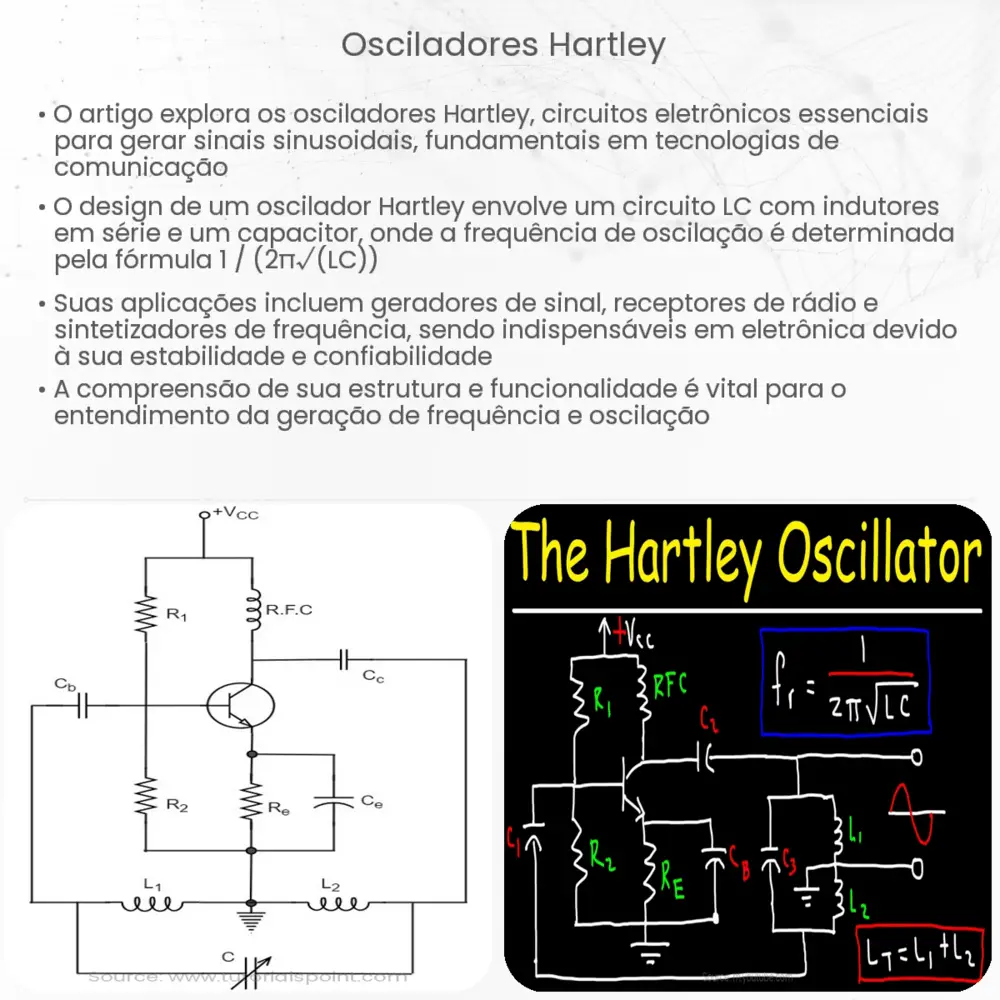

- Indutância: No Oscilador Hartley, são usados dois indutores em série ou um indutor com uma derivação central. Estes indutores determinam, em conjunto com o capacitor, a frequência do sinal gerado.
- Capacitância: Um capacitor conectado em paralelo com os indutores forma o circuito ressonante. A combinação de indutância e capacitância é o que define a frequência de ressonância do oscilador.
Características Principais
- O Oscilador Hartley é capaz de operar em uma ampla faixa de frequências, tornando-o versátil para várias aplicações.
- Devido à sua simplicidade, é geralmente mais fácil de construir e ajustar em comparação com outros tipos de osciladores.
- A ausência de transformadores no design original permite uma construção mais compacta e de menor custo.
Embora o Oscilador Hartley tenha suas vantagens, como todos os circuitos, ele também tem suas limitações. A estabilidade de frequência pode ser afetada por variações de temperatura e outros fatores externos. Além disso, a seleção adequada de componentes é crucial para garantir que o oscilador funcione corretamente.
Na próxima seção, exploraremos mais detalhadamente as aplicações práticas, variações de design e dicas para otimizar o desempenho de um Oscilador Hartley.
Aplicações Práticas
Devido à sua versatilidade e design simplificado, o Oscilador Hartley é empregado em diversas aplicações no mundo eletrônico:
- Rádios AM: Ele tem sido historicamente usado como gerador de frequência em rádios de ondas médias (OM) e ondas curtas.
- Geradores de Sinal: Em laboratórios e para testes eletrônicos, o Oscilador Hartley é utilizado para gerar sinais de diferentes frequências.
- Transmissores: Em algumas aplicações específicas, ele pode ser usado como um transmissor de baixa potência.
Variações e Otimização
Com o avanço da tecnologia e a necessidade de circuitos mais estáveis, surgiram variações no design original do Oscilador Hartley. A adição de componentes como transistores e amplificadores operacionais pode melhorar a estabilidade e a amplitude do sinal gerado. No entanto, essas modificações também podem aumentar a complexidade do circuito.
Para otimizar o desempenho de um Oscilador Hartley:
- Escolha componentes de alta qualidade para minimizar variações indesejadas na frequência de oscilação.
- Mantenha o circuito livre de interferências externas, utilizando blindagem adequada.
- Ajuste a derivação no indutor para obter a amplitude desejada do sinal de saída.
Conclusão
O Oscilador Hartley, apesar de sua idade, ainda mantém sua relevância no campo da eletrônica devido à sua simplicidade e eficácia. Sua capacidade de gerar sinais sinusoidais puros com poucos componentes o torna uma escolha atraente para muitos engenheiros e entusiastas. Com uma compreensão clara de seu funcionamento e as devidas otimizações, é possível aproveitar ao máximo as capacidades desse oscilador. No mundo em constante evolução da eletrônica, o Oscilador Hartley é um lembrete do poder da engenharia clássica e de como os designs bem pensados podem resistir ao teste do tempo.
