Explore o funcionamento, design e aplicações dos multiplexadores digitais, dispositivos essenciais na otimização da transmissão de dados moderna.
Introdução ao Multiplexador Digital
Na era digital atual, a eficiência na transmissão de dados é crucial. Uma das ferramentas essenciais para essa eficiência é o multiplexador digital. Essencialmente, um multiplexador é um dispositivo que combina várias entradas de informação em uma única linha de saída. Ao fazer isso, permite a transmissão simultânea de múltiplos sinais através de um único canal de comunicação.
Como Funciona um Multiplexador?
Imagine que você tem várias fontes de informação, mas apenas um caminho para transmiti-las. Em vez de enviar cada informação individualmente, o multiplexador digital consegue, de forma inteligente, combinar todas essas informações e enviá-las simultaneamente. Isso é alcançado selecionando uma única entrada de dados por vez, com base em um conjunto de entradas de controle, e encaminhando essa entrada selecionada para a saída.
- Entradas de Dados: São os diferentes sinais ou dados que você deseja combinar ou multiplexar.
- Entradas de Controle: Estas decidem qual entrada de dados será levada à saída em um determinado momento.
- Saída: É onde o sinal selecionado é transmitido para o próximo estágio ou dispositivo.
Tipos Comuns de Multiplexadores
Existem vários tipos de multiplexadores disponíveis, classificados com base na quantidade de entradas que podem processar. Alguns dos mais comuns incluem:
- Multiplexador 2 para 1: Possui duas entradas de dados e uma entrada de controle.

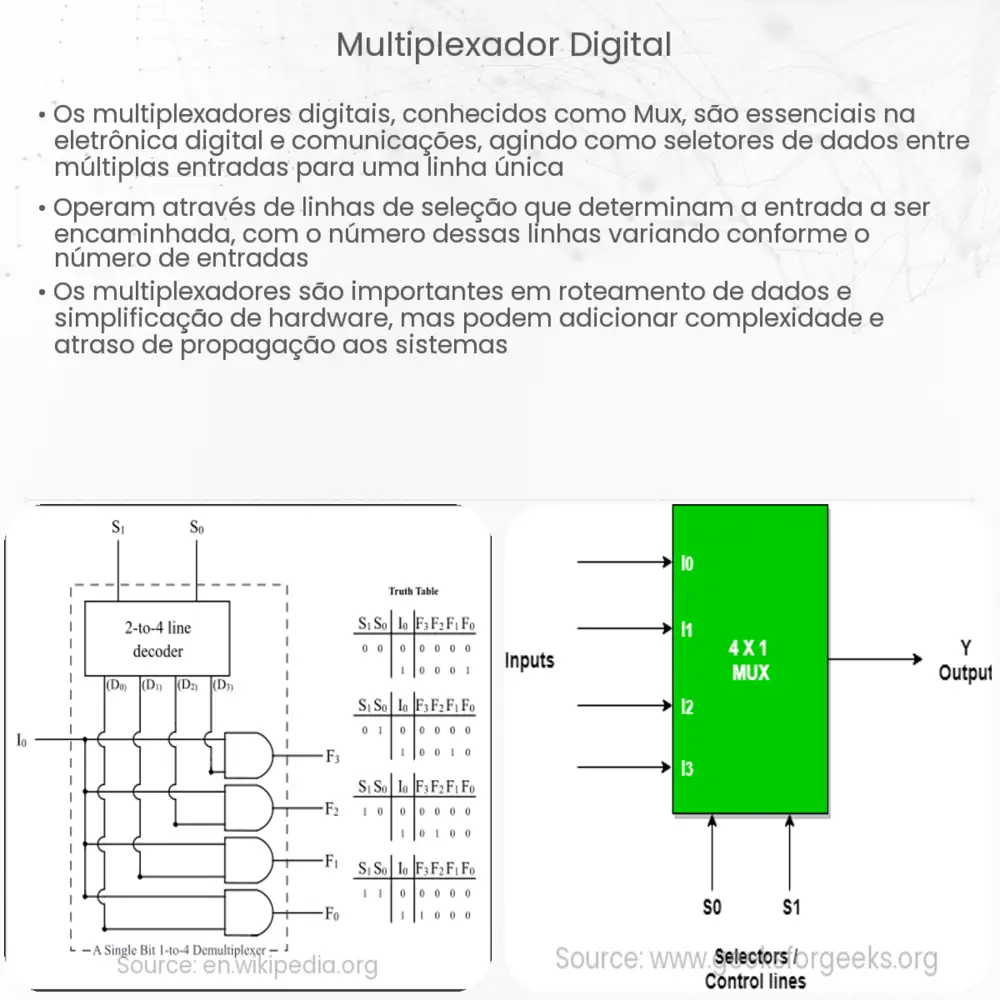

- Multiplexador 4 para 1: Possui quatro entradas de dados e duas entradas de controle.
- Multiplexador 8 para 1: Conta com oito entradas de dados e três entradas de controle.
- Multiplexador 16 para 1: Apresenta dezesseis entradas de dados e quatro entradas de controle.
Com a expansão das necessidades de transmissão de dados, especialmente em aplicações como telecomunicações e design de circuitos integrados, os multiplexadores tornaram-se ferramentas indispensáveis.
Aplicações dos Multiplexadores
Devido à sua capacidade de combinar várias entradas em uma única saída, os multiplexadores têm uma ampla gama de aplicações. Eles são comumente usados em:
- Telecomunicações: Para combinar múltiplas linhas de transmissão em uma.
- Circuitos digitais: Como uma ferramenta para implementar funções booleanas de várias variáveis.
Na próxima seção, aprofundaremos os princípios de funcionamento dos multiplexadores, o design dos circuitos e suas aplicações mais avançadas.
Princípios de Funcionamento
O funcionamento do multiplexador é baseado em um sistema de chaves eletrônicas. Estas chaves são controladas pelas entradas de controle. Quando um determinado código binário é aplicado às entradas de controle, uma (e apenas uma) das entradas de dados é conectada diretamente à saída. Esta conexão rápida e sequencial dá a impressão de que todos os dados estão sendo transmitidos ao mesmo tempo, embora apenas um esteja passando por vez.
Design dos Circuitos
Os multiplexadores são, em essência, combinadores de circuitos digitais. Eles são construídos usando portas lógicas básicas, como AND, OR e NOT. Por exemplo, em um multiplexador 2 para 1, quando a entrada de controle é 0, a primeira entrada de dados é passada para a saída, e quando é 1, a segunda entrada de dados é selecionada. Isso é conseguido com a ajuda das portas lógicas mencionadas anteriormente.
Aplicações Avançadas
Além das aplicações básicas em telecomunicações e design de circuitos, os multiplexadores também são usados em:
- Memórias de Computadores: Para selecionar uma linha específica de uma matriz de memória.
- Sistemas de Aquisição de Dados: Para amostrar múltiplos sensores conectados a um sistema.
- Rádios Modernos: Para combinar várias frequências em um único canal de saída.
Conclusão
Os multiplexadores são dispositivos fundamentais na engenharia eletrônica e desempenham um papel vital na otimização da transmissão de dados. Eles exemplificam perfeitamente como a tecnologia pode ser usada para melhorar a eficiência e economizar recursos valiosos. Seja em telecomunicações, computadores ou quase qualquer dispositivo digital, os multiplexadores garantem que os dados fluam de forma suave e eficiente. Com a crescente demanda por comunicações rápidas e eficientes, a importância dos multiplexadores só pode aumentar no futuro.
