Medidores de Watt indutivos

Explore os medidores de watt indutivos: sua funcionalidade, vantagens e desvantagens, e aplicações comuns em circuitos com cargas indutivas.

Medidores de Watt indutivos

Medidores de Watt Indutivos: Uma Introdução

Os medidores de watt, também conhecidos como wattímetros, são dispositivos utilizados para medir a potência elétrica em um circuito. A potência elétrica é a taxa na qual a energia é transferida ou convertida. Embora existam vários tipos de wattímetros, neste artigo, focaremos nos medidores de watt indutivos.

O que é um Medidor de Watt Indutivo?

Um medidor de watt indutivo é um tipo de wattímetro que mede a potência em circuitos onde a corrente e a tensão não estão em fase. Isto é, eles são particularmente úteis em circuitos de carga indutiva, como motores e transformadores, onde existe uma defasagem entre a corrente e a tensão devido à natureza indutiva da carga.

Princípio de Funcionamento

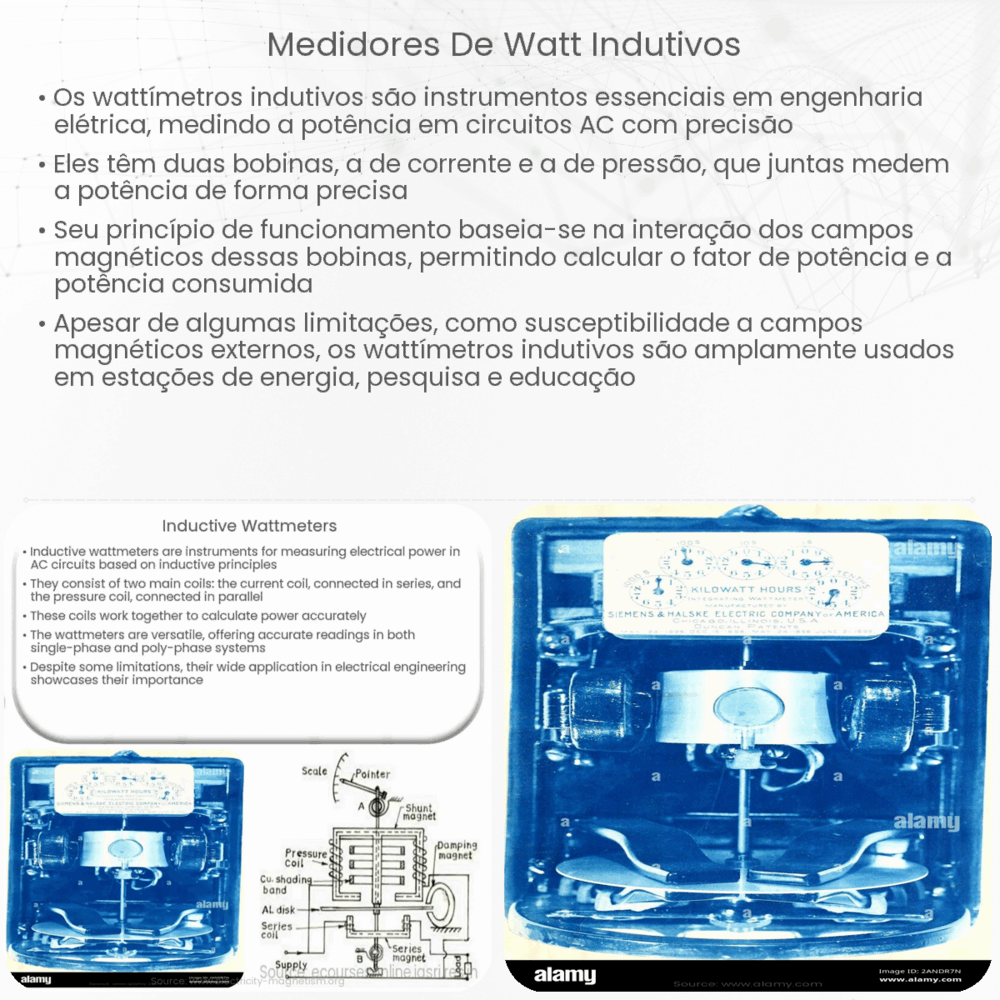

O medidor de watt indutivo funciona com base no princípio do eletromagnetismo. Contém duas bobinas: uma bobina de corrente (ou bobina de série) e uma bobina de potencial (ou bobina de pressão). A bobina de corrente é conectada em série com a carga, enquanto a bobina de potencial é conectada em paralelo.

  • A bobina de corrente recebe uma corrente proporcional à corrente da carga e produz um campo magnético em resposta a essa corrente.
  • A bobina de potencial é alimentada pela tensão da carga e posicionada de tal forma que está sob a influência do campo magnético produzido pela bobina de corrente.

Quando essas duas bobinas são expostas uma à outra, surge uma força eletromagnética entre elas. Esta força é proporcional à potência consumida pela carga. Um ponteiro, ligado mecanicamente a um conjunto de molas, é deslocado de acordo com esta força, proporcionando assim uma leitura direta da potência consumida.

Por que Usar Medidores Indutivos?

Os medidores de watt indutivos são ideais para circuitos com cargas indutivas devido à sua capacidade de medir potência em situações onde há defasagem entre corrente e tensão. Circuitos com cargas indutivas, como motores elétricos, frequentemente apresentam essa defasagem. Portanto, um medidor convencional não forneceria uma medição precisa nesses casos, tornando os medidores de watt indutivos uma escolha preferida para tais aplicações.

Vantagens e Desvantagens dos Medidores de Watt Indutivos

Como qualquer instrumento de medição, os medidores de watt indutivos apresentam tanto vantagens quanto desvantagens. Conhecer ambos os aspectos é crucial para fazer uma escolha informada ao adquirir um wattímetro para aplicações específicas.

  • Vantagens:
    • Precisão em circuitos com defasagem entre corrente e tensão.
    • Confiabilidade e durabilidade, devido à sua construção robusta.
    • Capacidade de lidar com altas correntes e tensões.
  • Desvantagens:
    • Maiores em tamanho comparados a alguns outros tipos de wattímetros.
    • Pode ser mais caro do que outras soluções de medição.
    • Requer calibração regular para garantir precisão.

Aplicações Comuns dos Medidores de Watt Indutivos

Devido às suas características únicas, os medidores de watt indutivos são amplamente usados em diversas aplicações. Algumas das aplicações mais comuns incluem:

  • Medição de potência em motores elétricos.
  • Teste e manutenção de transformadores de potência.
  • Estações de energia elétrica e subestações para monitorar a eficiência e o consumo de energia.
  • Laboratórios de pesquisa e desenvolvimento para testes em dispositivos eletrônicos.

Conclusão

Os medidores de watt indutivos desempenham um papel crucial na medição de potência em circuitos com cargas indutivas. Sua capacidade de medir com precisão em situações onde existe defasagem entre corrente e tensão os torna indispensáveis em muitas aplicações industriais e de pesquisa. Ao escolher um wattímetro, é essencial considerar as necessidades específicas da aplicação e as características do medidor, garantindo assim medições precisas e confiáveis. Os medidores de watt indutivos, com suas vantagens e desvantagens, continuam sendo uma ferramenta vital para engenheiros e técnicos em todo o mundo.
