Duplicador de tensão

Duplicador de Tensão: Entenda o funcionamento, tipos, vantagens e desvantagens deste circuito eletrônico usado para dobrar a tensão de entrada.

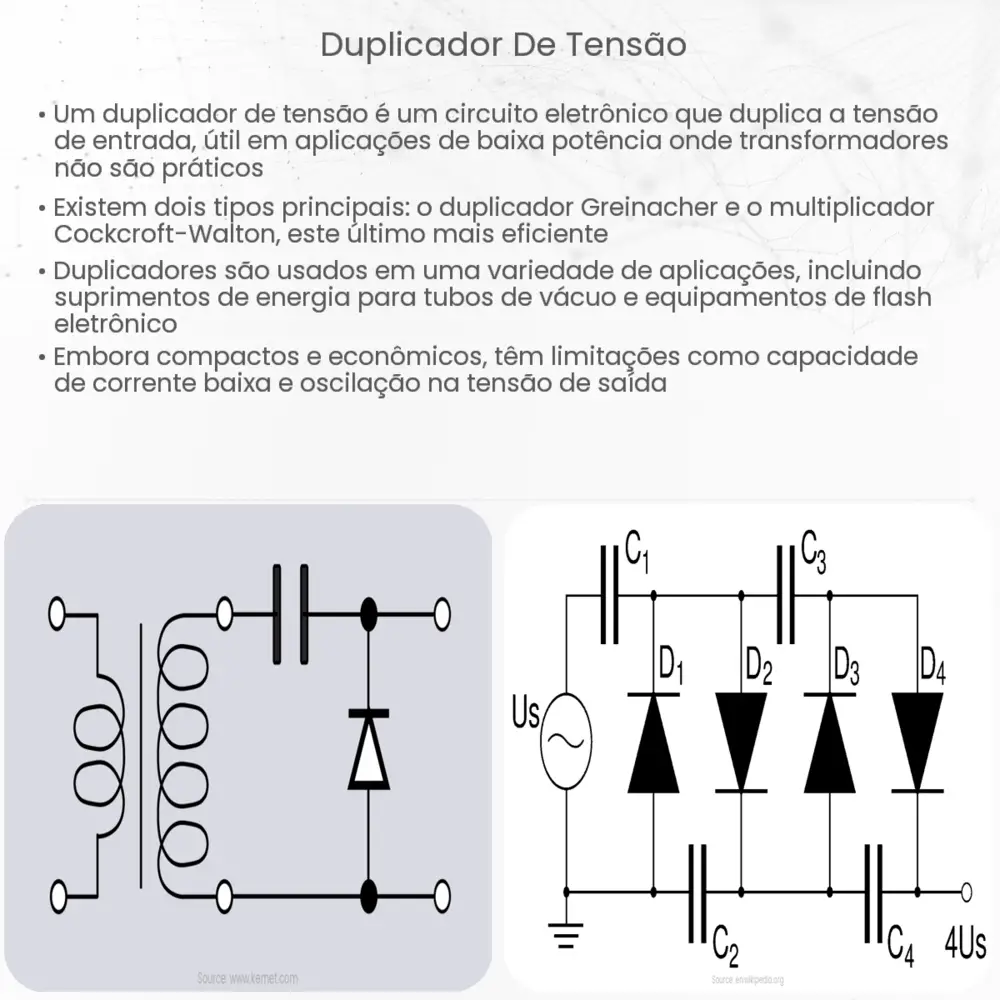

Um duplicador de tensão é um circuito eletrônico que permite dobrar a tensão de entrada, produzindo uma tensão de saída que é aproximadamente o dobro da tensão de entrada. Esses circuitos são frequentemente utilizados em aplicações onde se precisa de uma tensão mais alta do que a disponível, sem a necessidade de usar um transformador.

Princípio de Funcionamento

O duplicador de tensão funciona com base na propriedade de armazenamento de carga de um capacitor. No núcleo do circuito, há dois capacitores e pelo menos dois diodos, que juntos operam de maneira a armazenar e transferir carga de uma forma que efetivamente dobra a tensão.

Em uma primeira metade do ciclo de uma fonte de tensão alternada (AC), um dos capacitores é carregado. Na segunda metade do ciclo, o segundo capacitor é carregado em série com o primeiro, resultando em uma tensão total que é o dobro da tensão de entrada.

Tipos de Duplicadores de Tensão

Duplicador de Meia Onda: Este é o tipo mais simples de duplicador. Ele usa um capacitor e dois diodos. Durante o ciclo positivo da tensão de entrada, um dos capacitores é carregado. Durante o ciclo negativo, o segundo capacitor é carregado, e os dois capacitores trabalham juntos para produzir uma tensão de saída duplicada.
Duplicador de Onda Completa: Este tipo usa dois capacitores e quatro diodos. Ele pode dobrar a tensão durante ambos os ciclos, positivo e negativo, da tensão de entrada, tornando-o mais eficiente que o duplicador de meia onda.

Aplicações Práticas

Duplicadores de tensão são amplamente utilizados em muitas aplicações eletrônicas. Por exemplo, em televisões e monitores, eles são usados para gerar as altas tensões necessárias para o funcionamento dos tubos de raios catódicos. Outras aplicações incluem fotoflash em câmeras, fornecimento de alta tensão para tubos de raios X e lasers, entre outras.

Apesar de sua utilidade, é essencial notar que os duplicadores de tensão têm limitações. Eles não são adequados para fornecer grandes correntes e a tensão de saída pode variar com a carga. No entanto, para muitas aplicações onde a corrente é baixa, eles são uma solução muito eficaz e compacta.

Vantagens e Desvantagens dos Duplicadores de Tensão

Vantagens:

Compactos: Comparados a transformadores, os duplicadores de tensão são, muitas vezes, mais compactos e leves, tornando-os adequados para aplicações portáteis ou onde o espaço é uma consideração crítica.
Econômicos: Em muitos casos, os duplicadores de tensão são mais baratos do que as alternativas, como os transformadores de alta tensão.
Versatilidade: Podem ser combinados em série para multiplicar a tensão mais do que apenas dobrando, o que permite a criação de triplicadores ou quadruplicadores de tensão, por exemplo.

Desvantagens:

Corrente Limitada: Os duplicadores de tensão não são adequados para aplicações de alta corrente, já que a corrente de saída é geralmente limitada.
Rendimento Variável: A tensão de saída pode variar com a carga, tornando-os menos previsíveis do que outras soluções, como os transformadores.
Complexidade: Em comparação com uma simples fonte de alimentação de tensão contínua (DC), um duplicador de tensão tem mais componentes e pode requerer mais considerações de design.

Conclusão

O duplicador de tensão é uma ferramenta valiosa no arsenal do engenheiro eletrônico, oferecendo uma maneira compacta e econômica de dobrar a tensão em diversas aplicações. No entanto, como qualquer solução, vem com suas próprias limitações. Portanto, ao considerar o uso de um duplicador de tensão, é vital avaliar a aplicação em questão, as necessidades de corrente e tensão, bem como os custos associados. Com o projeto adequado, os duplicadores de tensão podem oferecer uma solução eficaz para muitos desafios enfrentados em eletrônica e engenharia de sistemas.
