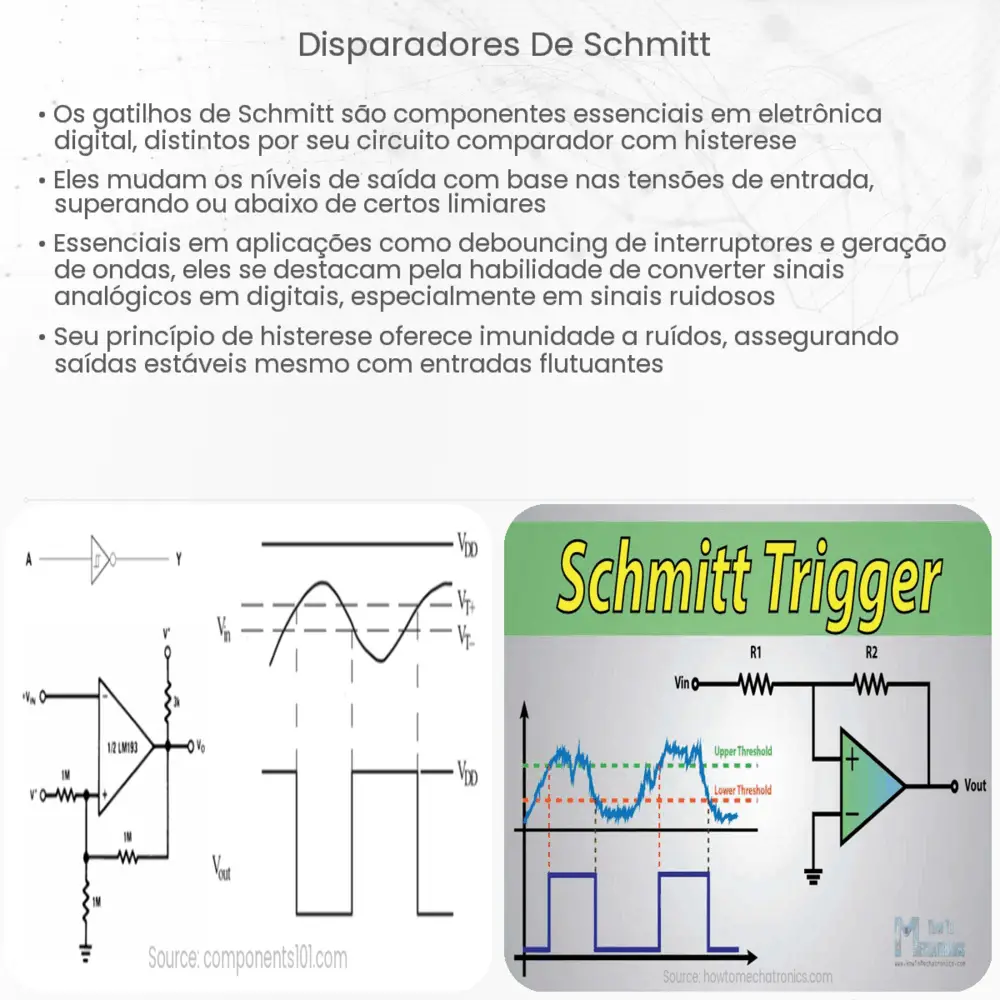

Introdução aos Disparadores de Schmitt
O disparador de Schmitt, também conhecido como inversor Schmitt Trigger, é uma configuração eletrônica particularmente útil para a conversão de um sinal analógico em um sinal digital. A principal característica desse circuito é a sua capacidade de eliminar o ruído em um sinal, o que o torna valioso em diversas aplicações eletrônicas.
Funcionamento Básico
O conceito principal por trás do disparador de Schmitt é a histerese. A histerese refere-se à propriedade de um sistema em que a saída não depende apenas da entrada atual, mas também das entradas anteriores. No contexto dos disparadores de Schmitt, isso significa que o ponto de mudança de saída (de 0 para 1 ou de 1 para 0) varia dependendo da história do sinal de entrada.
Imagine que você está ouvindo música no rádio e, ocasionalmente, há interferências. Em vez de o volume da música cair a cada interferência, o disparador de Schmitt manteria o sinal constante, garantindo que você ouça a música sem interrupções. Este é um exemplo simplificado, mas ajuda a entender o propósito deste componente.
Aplicações Práticas
- Conversão Analógico-Digital: Em sistemas que precisam converter sinais analógicos em digitais, os disparadores de Schmitt garantem que os sinais digitais sejam limpos e livres de ruídos.
- Sensores: Muitos sensores produzem uma saída analógica que pode ser afetada por ruído. Usar um disparador de Schmitt pode ajudar a converter essa saída em um sinal digital claro.
- Debouncing de Botões: Quando um botão é pressionado, ele pode produzir um sinal “trêmulo” devido a pequenas variações mecânicas. Um disparador de Schmitt pode limpar esse sinal.
Componentes Chave e Configuração
Os disparadores de Schmitt geralmente são baseados em transistores ou circuitos integrados. Eles têm dois níveis de tensão críticos: o nível de “ligar” e o nível de “desligar”. Quando a tensão de entrada sobe acima do nível de “ligar”, a saída se torna alta. Quando cai abaixo do nível de “desligar”, a saída se torna baixa. O intervalo entre esses dois níveis é o que cria a histerese.
Em resumo, o disparador de Schmitt é uma ferramenta essencial no mundo da eletrônica, ajudando a garantir que sinais sejam transmitidos de forma clara e sem interferências.
Como Escolher o Disparador de Schmitt Adequado
Ao escolher um disparador de Schmitt para uma aplicação específica, é crucial considerar alguns parâmetros importantes:
- Tensão de Operação: É fundamental garantir que o disparador de Schmitt seja compatível com a tensão de alimentação do seu sistema.
- Níveis de Tensão: Os níveis de tensão de “ligar” e “desligar” devem ser adequados para a aplicação específica, garantindo que a histerese seja eficaz.
- Velocidade de Resposta: Em aplicações que exigem conversões rápidas, é importante selecionar um disparador de Schmitt com um tempo de resposta rápido.
Limitações e Considerações
Apesar de suas vantagens, os disparadores de Schmitt não são adequados para todas as aplicações. Por exemplo, em sistemas onde a precisão é crucial e as variações de sinal são intencionais, a histerese introduzida pelo disparador de Schmitt pode não ser desejável. Além disso, o consumo de energia e as características térmicas do disparador também devem ser considerados, especialmente em aplicações de baixo consumo.
Conclusão
O disparador de Schmitt é uma ferramenta inestimável em eletrônica, oferecendo uma solução eficaz para a conversão de sinais analógicos em digitais e a eliminação de ruídos. Com sua capacidade de introduzir histerese e, assim, estabilizar sinais em condições ruidosas, ele se destaca em diversas aplicações, desde sensores até a debouncing de botões. No entanto, como qualquer componente eletrônico, é essencial entender suas características, vantagens e limitações para garantir que ele seja usado de maneira adequada e eficaz. Ao escolher um disparador de Schmitt, é sempre recomendado consultar as especificações técnicas e considerar as necessidades específicas do projeto para obter os melhores resultados.
