Introduction aux Bascules de Schmitt
Les bascules de Schmitt, souvent désignées comme des « trigger de Schmitt », jouent un rôle crucial dans le monde de l’électronique numérique. Ces composants sont utilisés pour convertir des signaux analogiques en signaux numériques, offrant une solution efficace pour gérer le bruit et les signaux instables. Dans cet article, nous explorerons le fonctionnement des bascules de Schmitt, leurs applications et leur importance dans les circuits électroniques modernes.
Principe de Fonctionnement

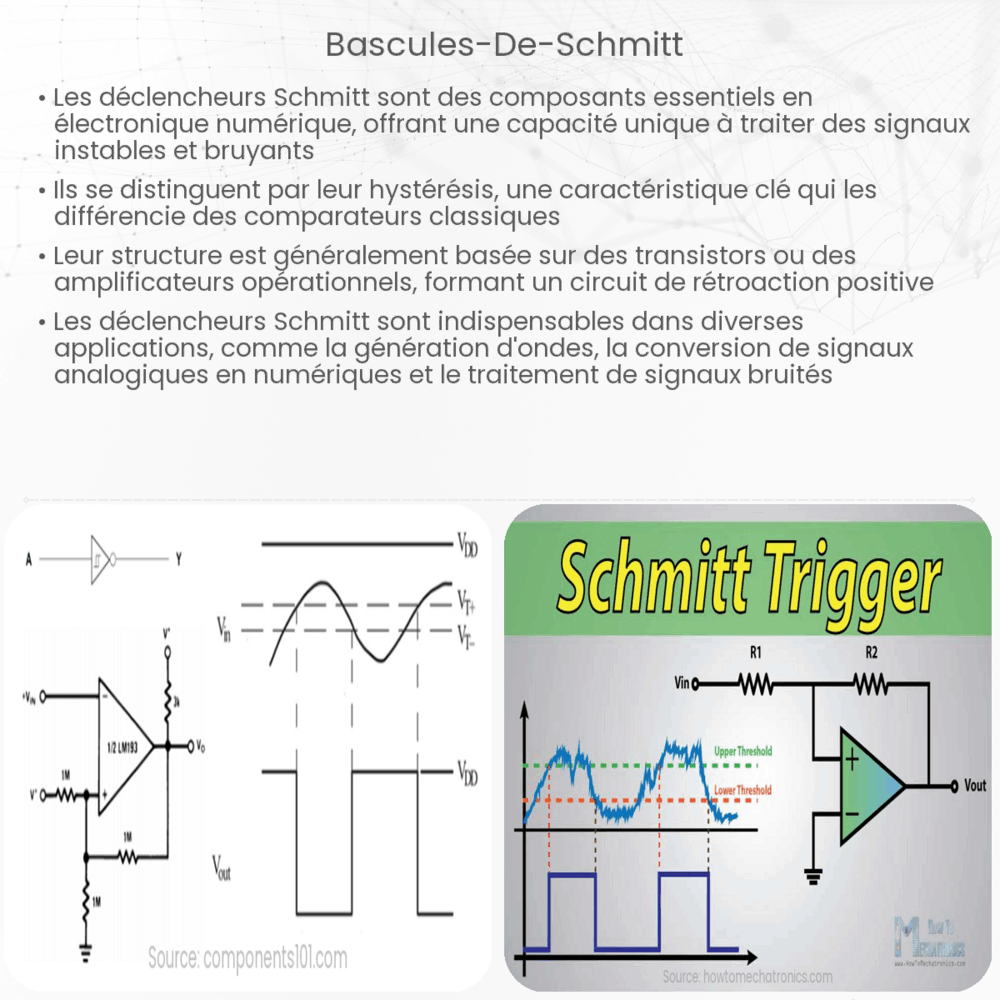

Une bascule de Schmitt fonctionne sur le principe de l’hystérésis, un phénomène où la réponse du système dépend de son historique. Cette caractéristique permet à la bascule de Schmitt d’agir comme un convertisseur analogique-numérique en déterminant des seuils de tension spécifiques pour les états haut et bas. Les seuils de basculement, nommés VT+ et VT-, assurent que le signal de sortie change d’état seulement lorsque le signal d’entrée dépasse ces valeurs.
Applications des Bascules de Schmitt
Les applications des bascules de Schmitt sont variées et indispensables dans de nombreux dispositifs. Elles sont souvent utilisées dans les systèmes de traitement de signal pour éliminer le bruit, en particulier dans des environnements où les signaux sont faibles ou instables. De plus, elles sont cruciales dans la conception de circuits oscillateurs et de temporisateurs, où la précision des signaux est essentielle.
- Élimination du Bruit : En définissant des seuils clairs de basculement, les bascules de Schmitt aident à filtrer le bruit électrique, permettant ainsi une interprétation plus précise des signaux.
- Oscillateurs : Elles sont utilisées pour générer des signaux périodiques stables, essentiels dans des dispositifs comme les horloges et les synthétiseurs.
- Temporisateurs : La capacité de ces bascules à maintenir un état stable jusqu’à ce qu’un seuil soit atteint les rend idéales pour des applications de temporisation.
La polyvalence et la fiabilité des bascules de Schmitt en font un composant indispensable dans l’électronique moderne. Leur capacité à stabiliser et à traiter des signaux incertains est essentielle pour maintenir la précision et la fiabilité des systèmes électroniques.
Avantages et Limitations
Les bascules de Schmitt offrent plusieurs avantages comme la réduction du bruit et la facilité d’intégration dans divers circuits. Cependant, elles ont aussi des limitations, notamment en termes de vitesse de réponse et de consommation d’énergie. Il est donc important de bien comprendre ces aspects pour optimiser leur utilisation dans des applications spécifiques.
Optimisation des Bascules de Schmitt
Pour maximiser l’efficacité des bascules de Schmitt, il est essentiel de bien choisir les composants et de comprendre les paramètres du circuit. La sélection des résistances et des capacités, en fonction de la fréquence de travail et des seuils de tension désirés, est cruciale pour obtenir les performances optimales. De plus, dans certains cas, il peut être nécessaire d’ajuster les niveaux de hystérésis pour s’adapter à des conditions spécifiques de signal.
Intégration dans les Systèmes Modernes
Les bascules de Schmitt s’intègrent harmonieusement dans une variété de systèmes électroniques modernes. Elles sont couramment utilisées dans les systèmes de contrôle industriel, les dispositifs de communication, et même dans les appareils ménagers. Leur capacité à fournir des signaux stables et fiables les rend inestimables dans ces applications.
Exemples Pratiques
Un exemple typique de l’utilisation des bascules de Schmitt est dans les claviers électroniques, où elles aident à minimiser les rebonds des touches. Un autre exemple est dans les systèmes de détection de mouvement, où elles permettent de distinguer les changements significatifs de signal par rapport au bruit de fond.
Conclusion
En conclusion, les bascules de Schmitt sont des éléments fondamentaux de l’électronique numérique. Leur capacité à convertir efficacement des signaux analogiques en signaux numériques, tout en filtrant le bruit et en stabilisant les signaux, les rend indispensables dans de nombreux domaines. Que ce soit dans des applications industrielles, commerciales ou domestiques, leur rôle est crucial pour assurer la précision et la fiabilité des systèmes électroniques. En comprenant leur fonctionnement et leurs applications, on peut tirer pleinement parti de leur potentiel et les intégrer de manière optimale dans diverses solutions technologiques. Les bascules de Schmitt continueront d’être un pilier dans le développement et l’innovation électronique pour les années à venir.
