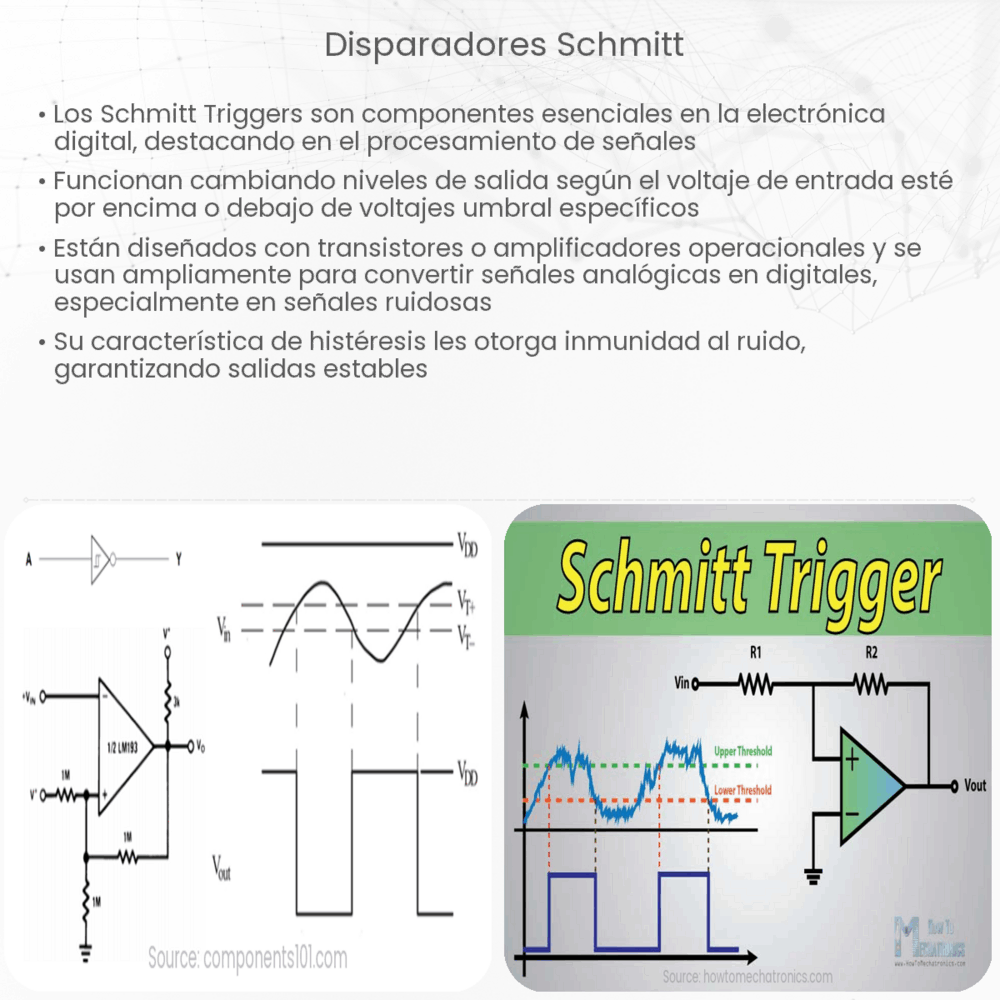

Introducción a los Disparadores Schmitt
El disparador Schmitt o la puerta Schmitt, es un tipo de circuito electrónico nombrado así en honor a Otto Schmitt, el científico que lo ideó. Este tipo de disparador tiene una amplia gama de aplicaciones en numerosos campos de la electrónica. En esta primera sección, examinaremos de cerca su principio de funcionamiento, sus características y algunos de los usos comunes de este dispositivo.
Funcionamiento de los Disparadores Schmitt
El disparador Schmitt es un dispositivo con características de histéresis, lo que significa que la salida del dispositivo depende no solo del nivel de voltaje actual, sino también del historial de niveles de voltaje a los que ha sido expuesto. Específicamente, el disparador Schmitt tiene dos umbrales de voltaje: uno para la transición de baja a alta (voltaje de activación) y otro para la transición de alta a baja (voltaje de desactivación).
Debido a esta característica de histéresis, el disparador Schmitt es particularmente útil en aplicaciones donde se requiere eliminar el ruido o las oscilaciones en una señal, ya que puede convertir una señal analógica ruidosa en una señal digital limpia. De hecho, los disparadores Schmitt se utilizan a menudo como circuitos de conformación de onda, lo que los hace imprescindibles en muchas aplicaciones electrónicas.
Tipos de Disparadores Schmitt
- Disparadores Schmitt Inversores: En estos dispositivos, la salida es la inversa de la entrada. Esto significa que cuando la señal de entrada pasa por encima del umbral de alta, la salida se vuelve baja, y viceversa.
- Disparadores Schmitt No Inversores: A diferencia de los inversores, en estos dispositivos la salida sigue a la entrada. Así, cuando la señal de entrada pasa el umbral de alta, la salida también se vuelve alta, y viceversa.
Aplicaciones de los Disparadores Schmitt
- Como ya se mencionó, los disparadores Schmitt son muy utilizados para la conformación de ondas. Pueden convertir una señal analógica con ruido en una señal digital cuadrada perfecta, lo que los hace esenciales en la comunicación digital y la tecnología de señalización.
- Debido a su capacidad para manejar altas frecuencias, los disparadores Schmitt a menudo se utilizan en osciladores de reloj y en circuitos generadores de frecuencia.
- Además, los disparadores Schmitt se utilizan en una serie de otras aplicaciones como conversores A/D, sistemas de alarma, y dispositivos de medición y control.
Configuración de los Disparadores Schmitt
Un disparador Schmitt puede configurarse utilizando una variedad de dispositivos electrónicos, incluyendo transistores, op-amps y puertas lógicas. Cada una de estas configuraciones tiene sus propias ventajas y desventajas, y la elección de la configuración dependerá en gran medida de los requerimientos específicos de la aplicación.
- Configuración con Transistores: Los transistores se utilizan a menudo para crear disparadores Schmitt debido a su bajo costo y fácil disponibilidad. Sin embargo, esta configuración puede ser más compleja de diseñar y ajustar que otras.
- Configuración con Op-Amps: Los amplificadores operacionales pueden proporcionar un disparador Schmitt de alta precisión con umbrales de disparo ajustables, lo que puede ser una ventaja significativa en aplicaciones que requieren un control preciso sobre la respuesta del disparador.
- Configuración con Puertas Lógicas: Las puertas lógicas como NAND y NOR pueden utilizarse para crear disparadores Schmitt. Esta configuración tiene la ventaja de ser relativamente simple de diseñar y puede integrarse fácilmente en sistemas digitales más grandes.
Consideraciones al Trabajar con Disparadores Schmitt
Es importante tener en cuenta que, aunque los disparadores Schmitt son dispositivos extremadamente útiles, también tienen ciertas limitaciones. En particular, debido a su característica de histéresis, los disparadores Schmitt pueden introducir retrasos en la señal de salida en comparación con la señal de entrada. Además, los niveles de voltaje de los umbrales de disparo pueden variar dependiendo de la temperatura y la alimentación, lo que puede afectar la precisión de la salida.
Conclusión
Los disparadores Schmitt son dispositivos electrónicos versátiles que tienen una amplia gama de aplicaciones en campos como la comunicación digital, la generación de señales y la medición. Su capacidad para eliminar el ruido y las oscilaciones de una señal, y su característica de histéresis los hacen esenciales en numerosas aplicaciones electrónicas. Sin embargo, al igual que cualquier dispositivo, también tienen limitaciones que deben tenerse en cuenta al diseñar circuitos que los incorporan.
