Introdução aos Diodos PIN
O diodo é um componente eletrônico fundamental que permite a passagem de corrente elétrica em uma única direção. Existem diferentes tipos de diodos, cada um com suas características e aplicações específicas. Um desses tipos é o diodo PIN, que se diferencia dos diodos comuns devido à sua estrutura interna e às suas características únicas.
Estrutura do Diodo PIN

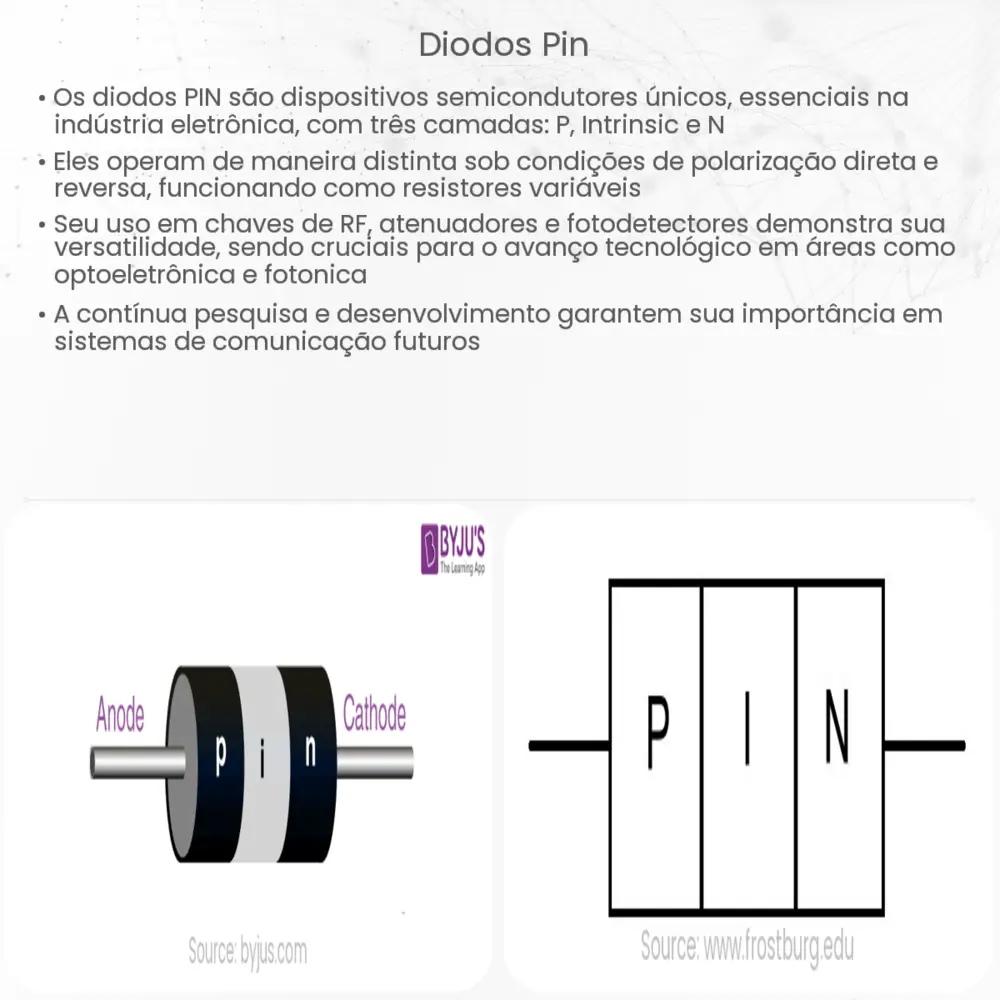

O diodo PIN é assim chamado devido à sua estrutura de três camadas: P (positiva), I (intrínseca) e N (negativa). Esta estrutura é composta da seguinte forma:
- Camada P: É uma camada dopada positivamente, que tem excesso de buracos (ausência de elétrons).
- Camada I (Intrínseca): É uma camada não dopada ou intrínseca. Ela age como uma região de resistência e é essencialmente livre de portadores de carga, o que significa que não há elétrons livres ou buracos.
- Camada N: É uma camada dopada negativamente, tendo um excesso de elétrons.
Funcionamento e Características
Quando uma tensão é aplicada ao diodo PIN, a corrente flui facilmente na direção direta (de P para N). No entanto, devido à camada intrínseca entre as camadas P e N, o diodo tem uma alta resistência na direção reversa até que uma determinada tensão de ruptura seja atingida.
A camada intrínseca é responsável por uma série de propriedades únicas do diodo PIN. Ela provê o diodo com uma alta capacidade de suportar tensões elevadas na direção reversa, tornando-o ideal para aplicações que requerem alta potência e alta tensão. Além disso, a região intrínseca reduz a velocidade com que o diodo pode operar, o que significa que o diodo PIN não é o mais adequado para aplicações de alta frequência.
Aplicações do Diodo PIN
Devido às suas características distintas, os diodos PIN são frequentemente utilizados em várias aplicações, tais como:
- Detecção de radiação
- Amplificadores de potência em RF (radiofrequência)
- Retificadores em sistemas de alta tensão
Essas aplicações se beneficiam da capacidade do diodo PIN de lidar com altas tensões e de sua natureza intrínseca, que fornece uma certa proteção contra sobretensões ou picos de corrente.
Vantagens e Desvantagens do Diodo PIN
Como qualquer componente eletrônico, o diodo PIN tem suas vantagens e desvantagens, que são determinadas principalmente pela sua estrutura e características de funcionamento.
- Vantagens:
- Capacidade de suportar altas tensões na direção reversa.
- Tempo de recuperação reversa rápido, o que significa que pode mudar de um estado conduzindo para um estado de bloqueio rapidamente.
- Reduzido ruído térmico, tornando-os ideais para aplicações de detecção de radiação.
- Desvantagens:
- Velocidade operacional limitada devido à camada intrínseca.
- Consumo de corrente ligeiramente maior em comparação com diodos convencionais quando conduzindo.
Conclusão
Os diodos PIN, com sua estrutura de três camadas e propriedades únicas, são uma ferramenta valiosa no mundo da eletrônica. Seja na detecção de radiação, amplificação de potência em RF ou em sistemas de alta tensão, sua capacidade de suportar altas tensões e tempo de recuperação rápido tornam-nos ideais para várias aplicações. No entanto, é importante entender suas limitações, particularmente em termos de velocidade operacional, ao considerar sua implementação em circuitos e sistemas. Como com todos os componentes, a seleção adequada baseada no entendimento de suas características é fundamental para otimizar o desempenho e a eficiência do dispositivo ou sistema em questão.
