Introdução aos Contadores Binários
Em eletrônica digital e ciência da computação, um contador binário é um dispositivo que conta números em sequência binária. É uma das ferramentas fundamentais na construção de circuitos digitais e tem aplicações em várias áreas, desde relógios digitais a sistemas complexos de processadores.
O que é um número binário?
Antes de mergulharmos nos contadores, é vital entender o conceito de número binário. O sistema binário é um sistema numérico baseado em dois, o que significa que utiliza apenas dois dígitos: 0 e 1. Cada dígito em um número binário é referido como um bit. Ao contrário do sistema decimal familiar que usamos no dia-a-dia (base 10), onde temos dígitos de 0 a 9, o binário conta apenas com estes dois dígitos.
Por exemplo, o número binário 1011 é equivalente ao número decimal 11. A conversão entre sistemas é uma habilidade essencial na eletrônica digital e é crucial para entender como os contadores binários funcionam.
Funcionamento básico de um contador binário

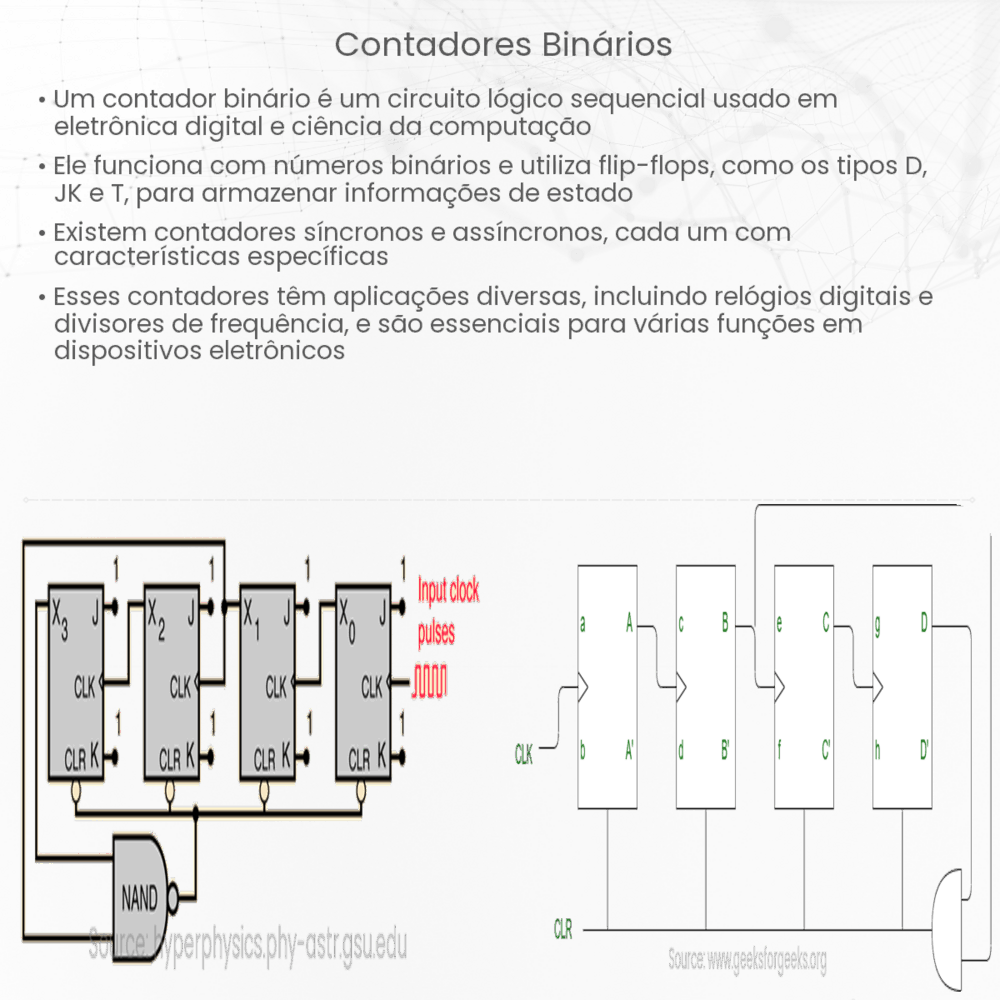

Um contador binário é composto por uma série de flip-flops, que são elementos básicos de armazenamento binário. Quando aplicamos um pulso a um contador, ele aumenta seu valor em um. Se continuarmos a aplicar pulsos, o contador continuará incrementando seu valor até atingir seu máximo e então retornará a zero, iniciando a contagem novamente.
Por exemplo, um contador binário de 2 bits pode representar os valores de 00 a 11 (ou 0 a 3 em decimal). Após o valor 11, ele retornará ao valor 00.
Tipos de contadores binários
- Contadores Ascendentes: Estes iniciam do zero e contam até seu valor máximo, e depois voltam ao zero. Por exemplo, um contador de 2 bits contará 00, 01, 10, 11 e depois retornará a 00.
- Contadores Descendentes: Estes iniciam do valor máximo e contam regressivamente até zero.
- Contadores Ascendentes/Descendentes: Estes podem contar tanto de forma ascendente quanto descendente, dependendo da entrada.
Os contadores binários são componentes fundamentais em muitos dispositivos eletrônicos, como relógios, timers e até mesmo em operações aritméticas de computadores. Sua simplicidade e eficiência os tornam uma escolha popular em design de circuitos.
Aplicações práticas dos contadores
Como mencionado, os contadores binários têm uma ampla variedade de aplicações. Algumas destas incluem:
- Medição de tempo em relógios e cronômetros.
- Conversão de sinais analógicos para digitais em sistemas de aquisição de dados.
- Operações aritméticas em unidades de processamento central de computadores.
Na próxima seção, exploraremos mais detalhadamente o design interno e a lógica por trás dos contadores binários.
Design interno e lógica dos contadores binários
A base dos contadores binários é um tipo de flip-flop chamado flip-flop T (Toggle). Quando um pulso é aplicado a um flip-flop T, ele alterna seu estado, ou seja, se o estado atual for 0, ele mudará para 1 e vice-versa.
Em um contador binário simples, o flip-flop mais à direita (LSB – Least Significant Bit) alterna seu estado a cada pulso. O próximo flip-flop à esquerda alterna a cada vez que o anterior “estoura”, ou seja, muda de 1 para 0. Esse padrão continua para todos os flip-flops subsequentes no contador.
Para exemplificar, pense em um contador de 3 bits. Seu comportamento seria algo assim:
- 000
- 001
- 010
- 011
- 100
- 101
- 110
- 111
Ao chegar a 111, ele retornaria a 000 no próximo pulso.
Limitações e considerações
Os contadores binários, embora essenciais e eficientes, têm suas limitações. A velocidade máxima de contagem é determinada pela frequência máxima do flip-flop. Além disso, contadores muito longos podem ter problemas de “propagação de atraso”, onde os bits mais à esquerda levam mais tempo para mudar do que os bits à direita.
Em aplicações práticas, é essencial considerar essas limitações e projetar o contador de acordo com os requisitos específicos da aplicação.
Conclusão
Os contadores binários são elementos fundamentais em eletrônica digital e ciência da computação, desempenhando um papel vital em diversas aplicações, desde a simples contagem de eventos até operações complexas em processadores de alta velocidade. Compreender seu funcionamento, design e limitações é crucial para qualquer pessoa interessada em eletrônica digital ou em projetar sistemas baseados em contagem. Assim como qualquer outra ferramenta, é essencial saber como e quando usá-los efetivamente, garantindo eficiência e precisão em projetos e aplicações.
