Compteurs binaires

Explorez le monde des compteurs binaires, leur fonctionnement, types, conception et applications dans l’électronique numérique et l’informatique.

Introduction aux Compteurs Binaires

Les compteurs binaires sont des dispositifs fondamentaux en électronique numérique et en informatique. Ils sont utilisés pour compter des événements, des impulsions ou des périodes de temps, et jouent un rôle crucial dans diverses applications allant des montres numériques aux processeurs d’ordinateurs. Un compteur binaire est essentiellement une suite de bascules (flip-flops) reliées en série, où chaque bascule représente un bit dans le compteur.

Principe de Fonctionnement

Un compteur binaire fonctionne en changeant d’état en réponse à une impulsion d’entrée, souvent appelée horloge. À chaque impulsion d’horloge, le compteur incrémente ou décrémente sa valeur en suivant une séquence binaire préétablie. Le type de compteur le plus simple est le compteur binaire ascendant, qui commence à zéro et compte jusqu’à sa capacité maximale en suivant la séquence binaire naturelle.

Types de Compteurs Binaires

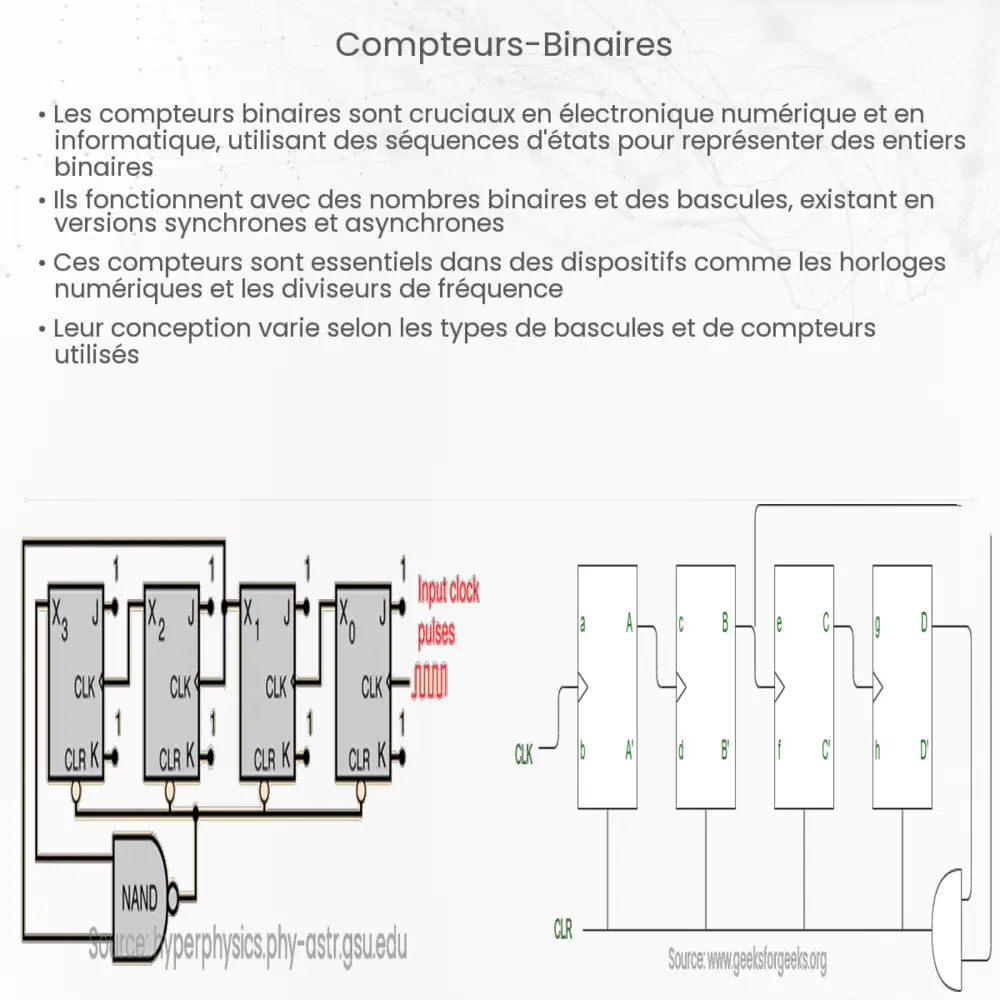

• Compteurs Asynchrones : Dans ces compteurs, seule la première bascule est directement pilotée par l’horloge. Les autres bascules changent d’état en réponse au changement d’état de la bascule précédente.
• Compteurs Synchrones : Contrairement aux compteurs asynchrones, chaque bascule est directement pilotée par l’horloge, garantissant ainsi une transition plus rapide et plus synchronisée des états.

Représentation des Nombres dans un Compteur Binaire

Dans un compteur binaire, chaque bascule représente une puissance de 2. Par exemple, dans un compteur à 4 bits, la bascule la plus à droite (LSB) représente 2⁰, la suivante 2¹, et ainsi de suite jusqu’à la bascule la plus à gauche (MSB) qui représente 2³. La valeur du compteur est donc la somme de ces puissances de 2, en fonction de l’état (0 ou 1) de chaque bascule. Ainsi, dans un compteur à 4 bits, le nombre maximal représentable est 2³ + 2² + 2¹ + 2⁰ = 15.

Applications des Compteurs Binaires

Les compteurs binaires trouvent leurs applications dans de nombreux domaines tels que les systèmes de chronométrage, les mémoires d’ordinateur, les diviseurs de fréquence, et les registres à décalage. Leur capacité à compter et à représenter des nombres de manière compacte et efficace les rend indispensables dans l’ère numérique.

Conception et Optimisation des Compteurs Binaires

La conception d’un compteur binaire dépend fortement de l’application visée. Pour des applications nécessitant une haute vitesse, les compteurs synchrones sont privilégiés malgré leur complexité accrue. En revanche, pour des applications moins exigeantes en termes de vitesse, les compteurs asynchrones, plus simples et moins coûteux, sont souvent suffisants. L’optimisation des compteurs se fait également par l’ajout de fonctionnalités telles que la remise à zéro, le préchargement d’une valeur, ou le comptage dans des séquences non standards.

Défis et Solutions dans la Conception de Compteurs

La conception de compteurs binaires n’est pas sans défis. Par exemple, les compteurs asynchrones peuvent souffrir de délais de propagation, où les changements d’état des bascules ne se produisent pas instantanément. Pour pallier cela, des techniques de synchronisation et d’amélioration des circuits sont employées. De plus, la consommation énergétique est une considération importante, en particulier pour les appareils portables et les systèmes embarqués. Des techniques telles que la diminution de la tension d’alimentation et l’utilisation de technologies de semi-conducteurs avancées sont couramment utilisées pour réduire la consommation d’énergie.

Évolution et Avenir des Compteurs Binaires

Les compteurs binaires continuent d’évoluer avec la technologie. Avec l’avènement des circuits intégrés et des technologies nanoélectroniques, les compteurs deviennent de plus en plus petits, rapides et efficaces. L’intégration de compteurs dans les microprocesseurs et les systèmes sur puce (SoC) ouvre des possibilités étendues pour des applications plus complexes et diversifiées.

Conclusion

Les compteurs binaires sont plus qu’une simple composante de l’électronique numérique; ils sont une pierre angulaire de la technologie moderne. Leur simplicité conceptuelle cache une grande variété d’applications et de défis techniques. De la montre numérique au supercalculateur, les compteurs binaires jouent un rôle essentiel dans la mesure, la synchronisation et le traitement des données. Alors que la technologie continue de progresser, on peut s’attendre à ce que les compteurs binaires évoluent et se diversifient, jouant ainsi un rôle encore plus central dans l’avenir numérique.
