Analisador de parâmetros S

Artigo sobre o Analisador de Parâmetros S: sua função, como mede propriedades elétricas em RF e micro-ondas, e sua importância na engenharia moderna.

Introdução ao Analisador de Parâmetros S

O Analisador de Parâmetros S, frequentemente chamado de Analisador S, é uma ferramenta essencial em engenharia de radiofrequência e micro-ondas. Ele é usado para medir as propriedades elétricas de dispositivos em frequências altas. Estas medições são vitais para o design, produção e manutenção de sistemas eletrônicos em muitas indústrias, incluindo telecomunicações, defesa e aeroespacial.

O que são Parâmetros S?

Antes de nos aprofundarmos no analisador em si, é importante entender o que são os Parâmetros S. Eles são um conjunto de números complexos que descrevem as propriedades de transmissão e reflexão de um dispositivo sob teste (DUT) em frequências de radiofrequência e micro-ondas. Mais especificamente, eles fornecem informações sobre a quantidade de energia refletida e transmitida através do DUT em relação à energia incidente.

• S₁₁: Representa a reflexão do porto 1 (geralmente referido como coeficiente de reflexão).
• S₂₁: Indica o quanto de sinal é transmitido do porto 1 para o porto 2.
• S₁₂: Indica o quanto de sinal é transmitido do porto 2 para o porto 1.
• S₂₂: Representa a reflexão do porto 2.

Estes são os parâmetros S básicos para um dispositivo de dois portos. Dispositivos com mais portos terão mais parâmetros S.

Como funciona o Analisador de Parâmetros S?

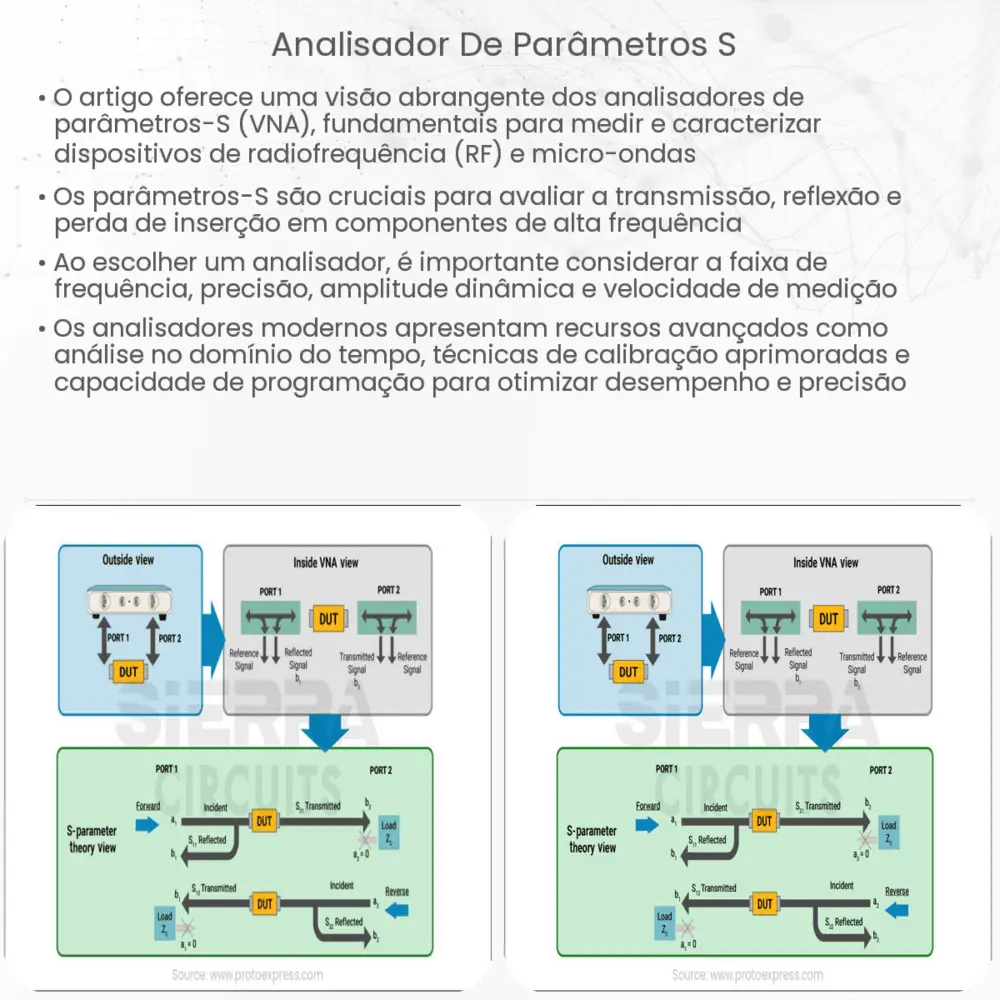

O Analisador S opera enviando uma onda conhecida para o DUT e medindo as ondas refletidas e transmitidas. O equipamento então compara a onda enviada com as ondas medidas para calcular os Parâmetros S. Modernos analisadores têm capacidade de medir em uma ampla faixa de frequências, possibilitando o mapeamento detalhado das propriedades do dispositivo em todo o seu espectro de operação.

Usar um Analisador S requer cuidados especiais, como a correta calibração do equipamento, uso de cabos e conectores apropriados e um ambiente controlado, para garantir que as medições sejam precisas e reprodutíveis.

Aplicações e Importância

Na indústria de RF e micro-ondas, o Analisador S é uma ferramenta indispensável. Ele é usado no design de antenas, amplificadores, filtros e outros componentes essenciais. Estas medições ajudam os engenheiros a otimizar o desempenho, a eficiência e a confiabilidade de sistemas eletrônicos.

Além do design, os Parâmetros S são utilizados em controle de qualidade, testes de produção e diagnóstico de falhas. Eles fornecem uma visão detalhada do comportamento do dispositivo em diferentes frequências, permitindo a identificação e correção de problemas potenciais.

A compreensão e a capacidade de medir e interpretar os Parâmetros S são, portanto, fundamentais para qualquer profissional da área de radiofrequência e micro-ondas.

Aspectos Práticos do Analisador S

A operação eficaz de um Analisador S envolve mais do que apenas conectar o dispositivo e obter leituras. Há várias considerações práticas a ter em mente:

• Calibração: Antes de cada sessão de medição, o analisador deve ser calibrado. Isto assegura que quaisquer erros sistemáticos sejam corrigidos e que as medições sejam tão precisas quanto possível.
• Impedância: A maioria dos sistemas de radiofrequência e micro-ondas opera a uma impedância padrão de 50 ohms. O analisador e o DUT devem ser compatíveis em termos de impedância para garantir medições precisas.
• Isolamento: O ambiente de teste deve ser isolado de interferências externas. Isto pode incluir o uso de câmaras anecóicas ou blindagem adequada.

Inovações e Tendências Futuras

Como com muitas ferramentas tecnológicas, os Analisadores S estão constantemente evoluindo. Com a crescente demanda por dispositivos de alta frequência, especialmente no campo das comunicações 5G e além, a precisão e a faixa de frequência dos analisadores estão em constante expansão. Além disso, as interfaces de usuário estão se tornando mais intuitivas, com softwares avançados que ajudam os engenheiros a interpretar e aplicar os dados coletados de maneira mais eficaz.

Conclusão

O Analisador de Parâmetros S é, sem dúvida, uma peça fundamental no mundo da engenharia de radiofrequência e micro-ondas. Com sua capacidade de medir e interpretar as propriedades de transmissão e reflexão de um dispositivo, ele se torna indispensável para o design, teste e manutenção de sistemas eletrônicos em várias indústrias. À medida que entramos em uma era de comunicações cada vez mais avançadas e demandas tecnológicas crescentes, a importância e a relevância do Analisador S só tendem a aumentar. Para os profissionais da área, dominar essa ferramenta e compreender seus resultados é crucial para garantir a inovação e eficiência em suas respectivas áreas de atuação.
