Analyseur de paramètres S : Un Outil Essentiel pour les Ingénieurs et Chercheurs
L’analyseur de paramètres S est un instrument crucial dans le monde de l’ingénierie et de la recherche, particulièrement dans les domaines des télécommunications et de l’électronique. Cet appareil permet de mesurer les paramètres de diffusion (S-parameters) des dispositifs électroniques, tels que les amplificateurs, les filtres, et les antennes. Ces paramètres fournissent des informations essentielles sur la façon dont un dispositif traite les signaux en termes de réflexion et de transmission à différentes fréquences.
Comprendre les Paramètres S

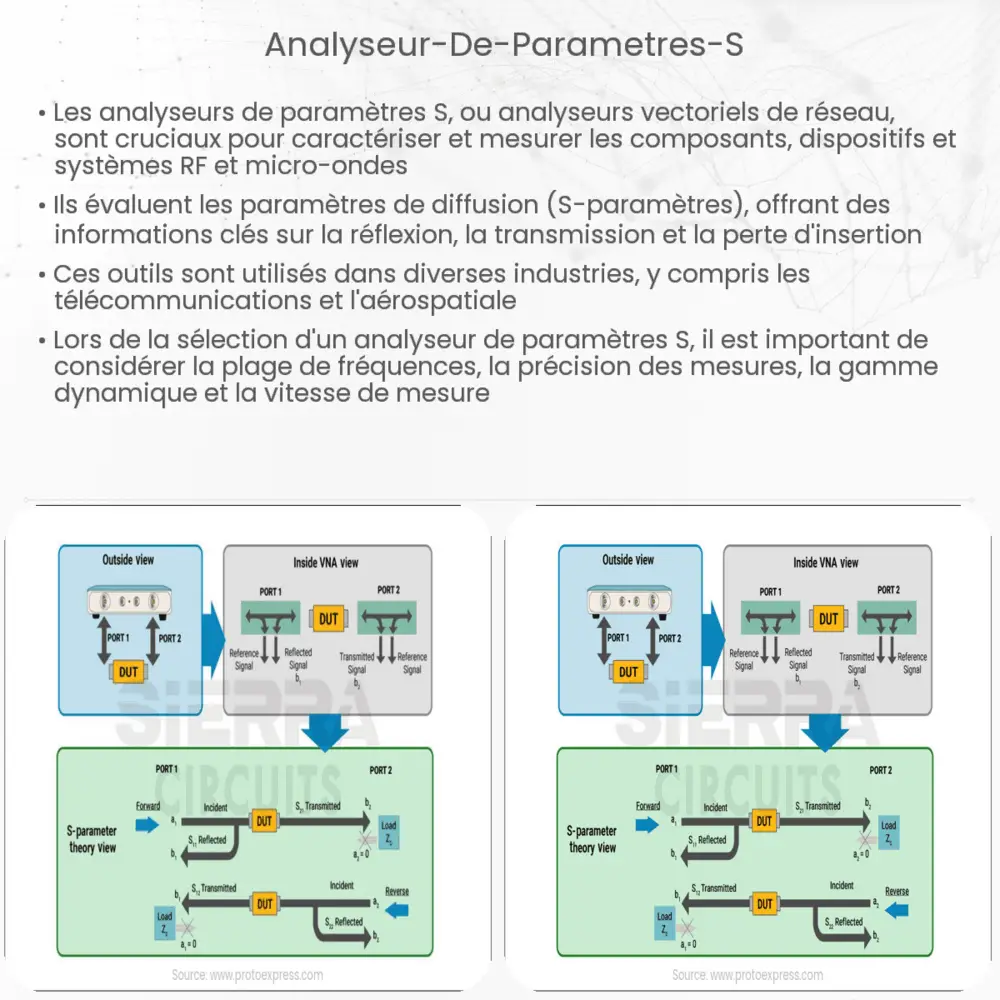

Les paramètres S sont définis dans un système de n ports, où un « port » est un point d’entrée ou de sortie pour un signal électrique. Les paramètres les plus courants sont S11, S12, S21 et S22. S11 et S22 représentent respectivement les coefficients de réflexion aux ports d’entrée et de sortie, tandis que S12 et S21 représentent les coefficients de transmission du signal d’un port à l’autre.
- S11 : Indique quelle fraction du signal est réfléchie par le port d’entrée.
- S21 : Représente le transfert de signal du port d’entrée au port de sortie.
- S12 : Mesure le transfert de signal du port de sortie au port d’entrée, important dans les dispositifs réciproques.
- S22 : Indique la réflexion du signal au port de sortie.
Ces coefficients sont généralement exprimés en termes de magnitude et de phase. La magnitude, mesurée en décibels (dB), indique l’ampleur de la réflexion ou de la transmission, tandis que la phase, mesurée en degrés, indique le déphasage du signal réfléchi ou transmis par rapport à l’original.
Applications de l’Analyseur de Paramètres S
Les analyseurs de paramètres S sont largement utilisés pour tester la performance des composants RF (Radio Fréquence) et micro-ondes. Ils sont essentiels pour le développement et la vérification de dispositifs tels que les circuits intégrés à micro-ondes, les filtres RF, les amplificateurs et les antennes. Ces appareils jouent un rôle clé dans la conception et l’optimisation de systèmes pour assurer la meilleure qualité de signal possible, ce qui est crucial dans des secteurs tels que la télécommunication, la radiodiffusion, et la défense.
Avantages et Défis de l’Utilisation des Analyseurs de Paramètres S
Utiliser un analyseur de paramètres S offre plusieurs avantages. Premièrement, il fournit une évaluation précise et fiable des caractéristiques de transmission et de réception des dispositifs électroniques. Cela aide les ingénieurs à identifier et résoudre les problèmes de conception avant la production de masse. Deuxièmement, ces analyseurs permettent de réaliser des mesures rapides, facilitant ainsi un développement plus efficace des produits. Cependant, ils présentent également certains défis, notamment la nécessité d’une calibration précise pour assurer des mesures exactes et la complexité de l’interprétation des données pour les utilisateurs moins expérimentés.
Choisir le Bon Analyseur de Paramètres S
Lors de la sélection d’un analyseur de paramètres S, plusieurs facteurs doivent être pris en compte. La gamme de fréquences supportée par l’appareil est cruciale, car elle doit correspondre aux fréquences utilisées dans l’application visée. La précision et la résolution des mesures sont également importantes. Enfin, la facilité d’utilisation, y compris l’interface utilisateur et les logiciels associés, peut grandement influencer l’efficacité du processus de test.
Évolution et Avenir des Analyseurs de Paramètres S
L’évolution technologique a permis aux analyseurs de paramètres S de devenir plus compacts, précis et accessibles. Avec l’avancement des technologies sans fil et la montée de l’Internet des Objets (IoT), la demande pour des tests RF précis augmente, ce qui entraîne une évolution continue des capacités et des fonctionnalités de ces analyseurs. À l’avenir, on peut s’attendre à des appareils encore plus intégrés et automatisés, facilitant des mesures plus rapides et précises pour une gamme encore plus large d’applications.
Conclusion
En conclusion, l’analyseur de paramètres S est un outil inestimable dans le domaine de l’ingénierie électronique et des télécommunications. Il fournit des données cruciales pour la conception, le test et l’optimisation des dispositifs électroniques. Bien que son utilisation présente certains défis, les avantages en termes de précision des mesures et d’efficacité du développement de produits sont indéniables. Avec l’évolution technologique continue, l’analyseur de paramètres S restera un élément clé dans le développement et le test de technologies de communication avancées.
