SEPIC 컨버터의 기본
SEPIC(싱글 엔디드 프라이머리 인덕터 컨버터)는 DC/DC 변환기의 한 종류로, 입력 전압보다 높거나 낮은, 혹은 역전되지 않은 출력 전압을 생성할 수 있습니다. SEPIC 변환기는 전원 공급장치, 배터리 구동 장치, 그리고 자동차 전자 제품 같은 다양한 응용 분야에 필요합니다. 이 컨버터는 유연한 전압 조정 기능으로 인해 매우 유용하며, 복잡한 전기 제품에서 널리 사용됩니다.
SEPIC 컨버터의 구조

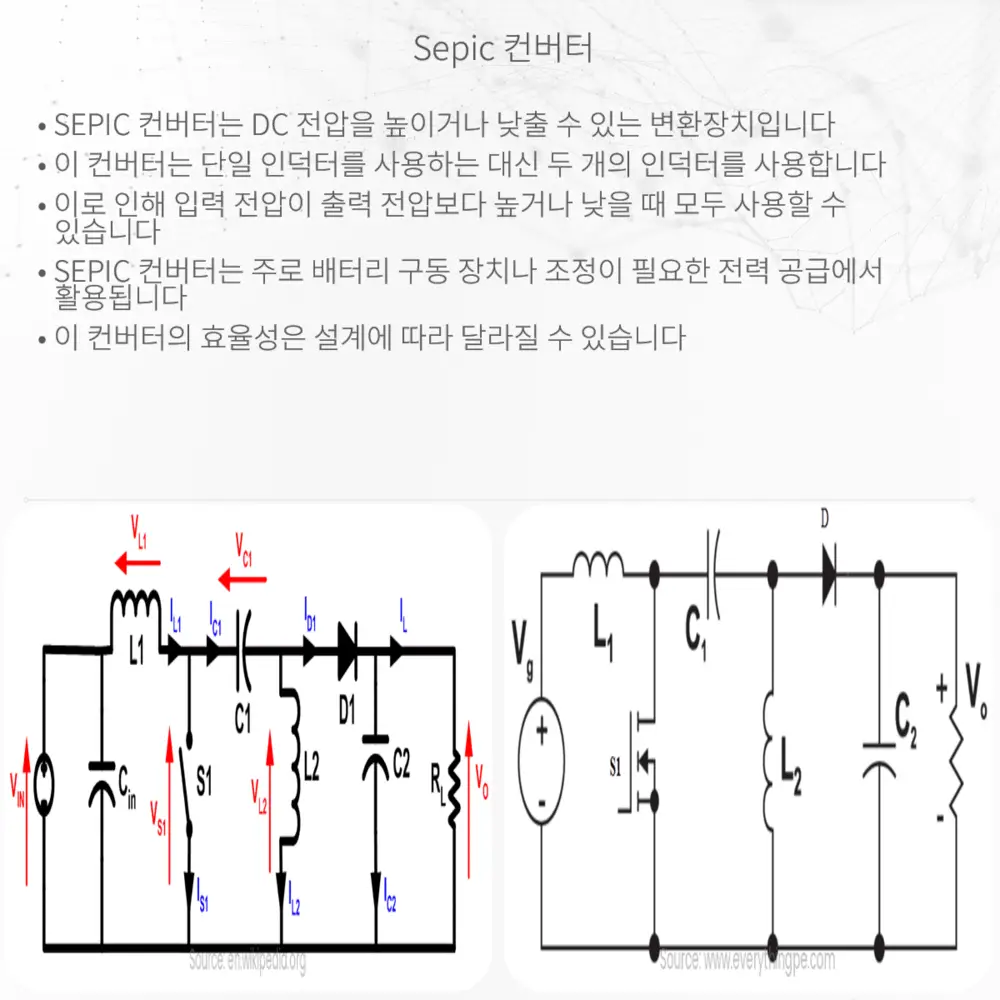

SEPIC 컨버터의 주요 구성 요소는 두 개의 인덕터(L1, L2), 두 개의 커패시터(Cin, Co), 스위치(S), 및 다이오드(D)로 이루어져 있습니다. 인덕터는 흔히 커플드 인덕터로 사용되어 상호 간섭을 최소화합니다. 이 구조는 입력 전압을 부스트(증폭)하거나 벅(감소)할 수 있는 능력을 제공합니다.
SEPIC 컨버터의 작동 원리
SEPIC 컨버터는 두 단계, 즉 스위치가 닫힌 상태와 연 상태로 작동합니다. 스위치 S가 닫혀 있는 동안, 인덕터 L1은 에너지를 저장하며, 이는 스위치가 열렸을 때 인덕터 L2를 통해 방출됩니다. 이러한 반복적인 과정을 통해, 컨버터는 출력 전압을 안정적으로 유지합니다. 스위치의 상태는 펄스 폭 변조(PWM) 기술을 사용하여 제어됩니다.
- 스위치 닫힘 단계: 스위치 S가 닫히면, 인덕터 L1는 전류를 흡수하며 에너지를 저장하기 시작합니다. 동시에, 인덕터 L2는 이전 주기에서 충전된 에너지를 방출하여 출력 측 커패시터 Co를 충전하고, 부하에 전력을 공급합니다.
- 스위치 열림 단계: 스위치 S가 열리면, 인덕터 L1가 저장한 에너지가 다이오드 D를 통해 Co로 방출되고, 이 과정에서 출력 전압이 생성됩니다. 이 때 커패시터 Cin은 입력전압의 리플을 줄이는 역할을 합니다.
컨버터의 출력 전압은 스위치 S의 동작 주파수와 펄스 폭에 의해 조정됩니다. 일반적으로 SEPIC 컨버터에서 스위치의 작동 주파수는 낮은 출력 리플과 효율적인 성능을 위해 최적화됩니다.
SEPIC 컨버터의 이점
SEPIC 컨버터는 다양한 이점을 가지고 있습니다. 첫째, 입력 전압이 출력 전압보다 높거나 낮을 수 있어 응용 프로그램에서 요구하는 전압 범위에 유연하게 대응할 수 있습니다. 둘째, SEPIC 컨버터는 연속적인 입력 전류를 제공합니다. 이것은 전자기 간섭(EMI)을 줄이고 전원 공급 장치의 성능을 개선하는 데 도움이 됩니다. 셋째, SEPIC 컨버터는 역류 방지 기능이 내장되어 있어, 추가적인 보호 회로가 없어도 출력단에서 입력단으로 전류가 역류하는 것을 방지할 수 있습니다.
SEPIC 컨버터의 효율
SEPIC 컨버터의 효율성은 사용하는 구성 요소, 특히 스위치와 다이오드의 품질에 크게 좌우됩니다. 스위치의 전도 및 스위칭 손실, 다이오드의 순방향 전압 강하, 그리고 인덕터와 커패시터의 손실이 전체 효율에 영향을 미칩니다. 최적의 컴포넌트 선택과 설계를 통해 손실을 최소화하고 전력 변환의 효율을 최대로 끌어올릴 수 있습니다. 고품질의 저손실 스위치와 쇼트키 다이오드의 사용은 SEPIC 컨버터의 효율을 크게 향상시킵니다.
설계 고려사항
SEPIC 컨버터를 설계할 때 주목해야 할 몇 가지 중요한 요소가 있습니다. 인덕터의 크기와 값은 에너지 저장 능력을 결정하며, 너무 작으면 출력 리플이 커지고 너무 크면 컨버터의 크기와 비용이 증가합니다. 커패시터는 고주파수에서 성능이 좋아야 하며, ESR(등가 직렬 저항)이 낮은 것이 바람직합니다. 또한, 스위치의 동작 주파수 선택은 열 관리와 효율성 간의 균형을 고려하여 이루어져야 합니다. 입력 및 출력 필터링은 전자기 간섭을 최소화하는 데 중요한 역할을 하므로 적절한 필터 설계가 필요합니다.
결론
SEPIC 컨버터는 고유의 유연성과 효율성으로 인해 많은 전자 애플리케이션에서 중요한 역할을 합니다. 그것은 입력 전압이 변동하는 환경에서도 안정적인 출력을 보장하며, 다양한 전압 요구 사항을 충족시킬 수 있는 능력을 갖추고 있습니다. 이러한 컨버터의 작동 원리는 단순하지만, 최적의 성능을 위해서는 컴포넌트 선택, 회로 설계, 그리고 열 관리가 신중하게 고려되어야 합니다. SEPIC 컨버터는 유연한 전력 솔루션을 제공하는 효과적인 도구로서, 변화하는 기술 세계에서 중요성이 계속 증가할 것으로 예상됩니다.
