SEPICコンバータの概要とその動作原理、主要なコンポーネント、および電子機器での利用の利点について解説します。
SEPICコンバータとは
SEPIC（Single-Ended Primary Inductor Converter）コンバータは、DC/DC変換器の一種で、入力電圧を上げたり下げたりすることができる電力変換の方法です。SEPICコンバータは、その柔軟性から、さまざまな電子機器に利用されています。たとえば、バッテリー駆動のデバイスや調光可能な照明、自動車の電力システムなど、入力電圧が変動する可能性があり、また、安定した出力電圧が必要な場合に使用されます。
SEPICコンバータの基本構成

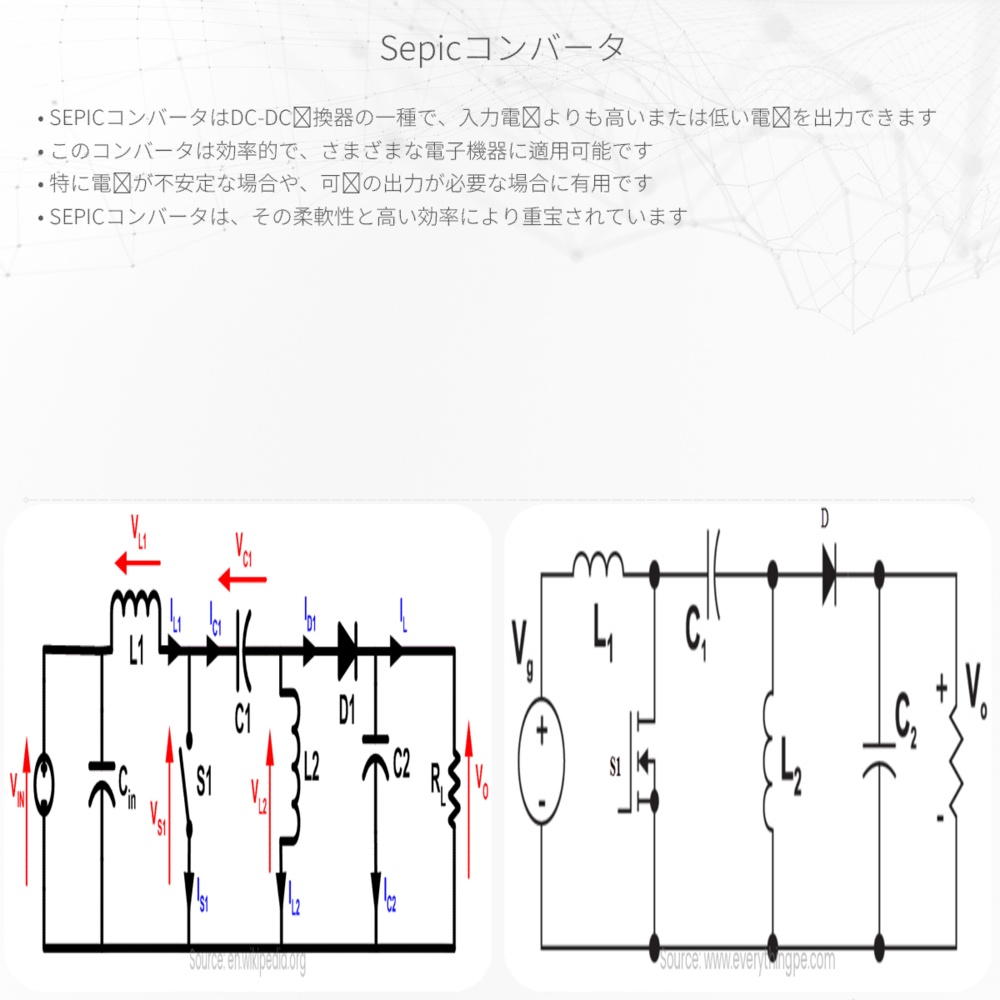

SEPICコンバータは、主要な4つのコンポーネントから構成されます。これらは、インダクタ、キャパシタ、ダイオード、そしてスイッチ（通常はMOSFET）です。この変換器は、2つのエネルギー転送モードを持っており、スイッチのオン/オフ状態により制御されます。
- インダクタ（L1）: エネルギーを一時的に貯蔵し、変換過程でそのエネルギーを使います。
- キャパシタ（C1）: 中間リンクキャパシタとも呼ばれ、インダクタと連携して電圧を一定に保ちます。
- スイッチ（S）: 電流の流れを制御し、変換器の動作を制御します。
- ダイオード（D）: 電流が一方向にしか流れないようにします。
SEPICコンバータの動作原理
SEPICコンバータは、スイッチのオンとオフの2つの異なるフェーズを持っています。スイッチがオンの間、インダクタL1はエネルギーを貯蔵し始め、キャパシタC1を介してCOUTに充電されます。スイッチがオフになると、L1に貯蔵されたエネルギーが負荷に渡されます。
SEPICコンバータの利点
SEPICコンバータの利点は多岐にわたります。
- 入力電圧が出力電圧よりも高く、または低い場合にも、同じ回路で電圧の調節が可能です。
- 非絶縁型のバックブーストコンバータに比べて、出力電圧が入力電圧と反転しないという利点があります。
- 比較的単純な制御手法で動作し、効率が高いです。
まとめ
SEPICコンバータは現代の電子機器において重要な役割を果たしています。その能力は、入力電圧にかかわらず、安定した出力電圧を提供する点にあります。このような柔軟性は、絶えず変化する技術の世界での様々な応用に適しています。ここで紹介した基本的な知識はSEPICコンバータの理解を深めるための出発点となります。
