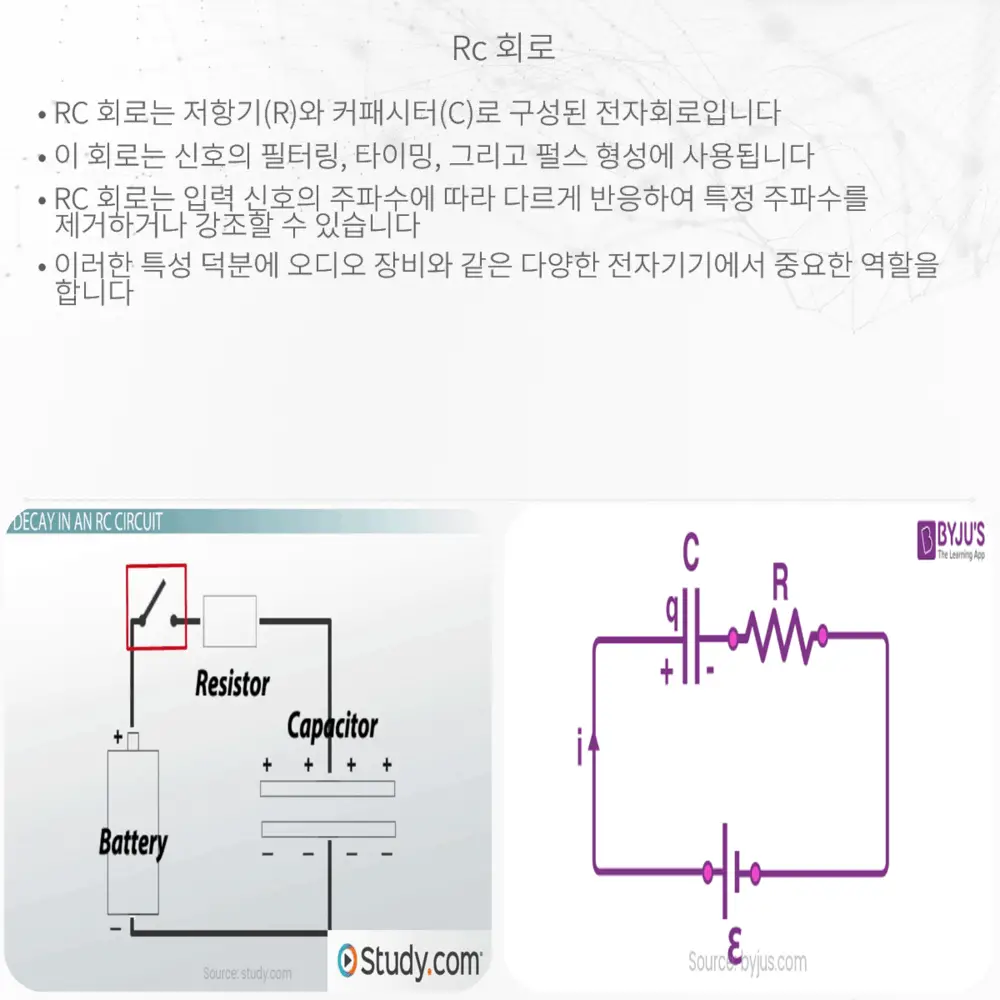

RC 회로의 기본 원리
RC 회로는 전기공학에서 기본적인 구성요소입니다. 여기서 ‘R’은 저항을, ‘C’는 커패시터(capacitor)를 나타냅니다. 이 회로는 신호처리, 타이머 및 필터링 응용 프로그램에서 널리 사용됩니다. RC 회로의 동작을 이해하기 위해서는 저항과 커패시터의 역할 및 그들이 어떻게 결합되는지 알아야 합니다.
저항(R)
저항은 전기적 에너지를 열로 변환하는 능력을 가진 전자부품입니다. 옴의 법칙에 따라, 저항을 통과하는 전류(I)는 저항(R)과 통과하는 전압(V)에 의해 결정됩니다. 단순화된 공식은 V = I * R로 나타낼 수 있습니다.
커패시터(C)
커패시터는 에너지를 전기장 형태로 저장하는 능력을 지닌 전자부품입니다. 커패시터에 저장되는 전하량(Q)은 커패시터의 용량(C)과 커패시터 양단에 걸린 전압(V)에 비례합니다. 이 관계를 Q = C * V로 표현할 수 있습니다.
RC 회로의 충전 과정
RC 회로에 전압을 가하면 커패시터는 충전을 시작합니다. 이 때, 커패시터를 충전하는 전류는 시간이 지남에 따라 감소합니다. 이것은 커패시터가 충전됨에 따라 점점 더 많은 전압을 떠안기 때문입니다. 커패시터 전압(VC)과 저항을 통과하는 전압(VR)은 전체 공급 전압(V)에 의해 결정됩니다: V = VC + VR.
커패시터의 충전 시간은 시정수(τ, 타우)로 표현되며, 이는 R과 C의 곱으로 정의됩니다: τ = R * C. 시정수는 커패시터가 초기 전압의 약 63%까지 충전되는 데 걸리는 시간을 나타냅니다. 충전 과정은 일반적으로 5τ 이내에 거의 완료됩니다.
RC 회로의 방전 과정
커패시터가 충전된 후 전원이 차단되면, 커패시터는 저항을 통해 방전하기 시작합니다. 방전 과정은 충전 과정과 유사하며, 커패시터 전압(VC)이 시간에 따라 감소하는 것을 볼 수 있습니다. 방전 시간도 시정수(τ)에 의해 결정됩니다.
RC 회로의 수학적 모델
RC 회로의 충전과 방전 곡선은 지수함수(exponential functions)로 모델링 할 수 있습니다. 커패시터의 충전 전압은 다음과 같은 방정식으로 표현할 수 있습니다:
- 충전: VC(t) = V * (1 – e-t/τ)
- 방전: VC(t) = V * e-t/τ
여기서 e는 자연로그의 밑(약 2.718)이며, t는 시간입니다.
이 식들은 RC 회로의 전기적 동작을 수학적으로 설명하고, 설계자들이 시스템을 적절히 설계하는 데 도움을 줍니다.
결론
RC 회로는 전기와 전자 공학에서 가장 기본적인 회로 중 하나로, 다양한 응용에서 중요한 역할을 합니다. 저항과 커패시터의 상호작용을 통해, 우리는 시간에 따른 신호의 변화를 제어할 수 있는 강력한 도구를 가지게 됩니다. 이러한 기본적인 원리는 복잡한 전자 시스템을 이해하고 설계하는 데 필수적인 기반이 되며, 전자 기술의 발전을 가능하게 합니다.
