解説：RC回路とは、抵抗器とコンデンサを使用し、タイミングとフィルタリング機能を提供する基本的な電子回路です。
RC回路の基本
RC回路は、抵抗器（R）とコンデンサ（C）から構成される最も基本的な電子回路の一つです。これらは、電子工学の様々な分野で使われ、タイミングやフィルタリングなどの機能を持っています。この記事では、RC回路の基本原理を解説し、その動作について理解を深めていきましょう。
RC回路とは何か

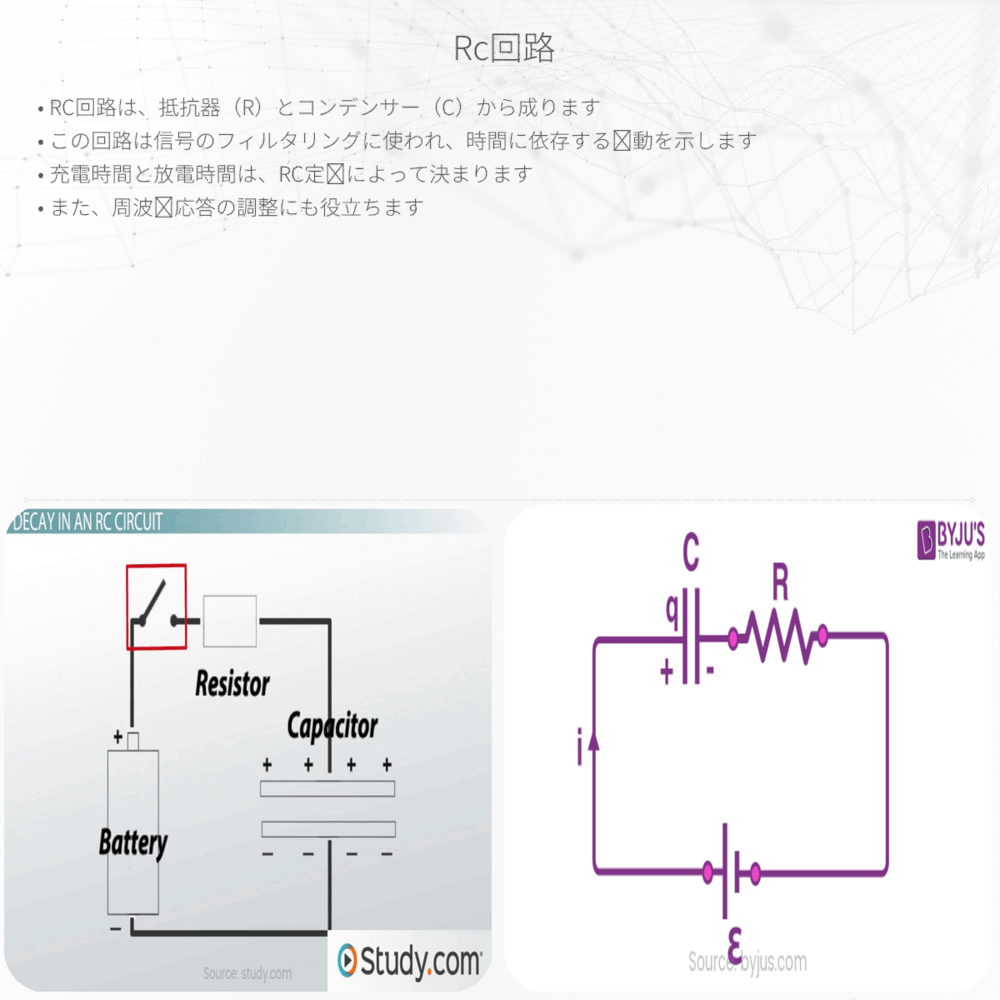

RC回路は、直列もしくは並列に接続された抵抗器とコンデンサによって構成されます。電流が流れると、コンデンサには電荷が蓄積され、それにより電圧が生じます。この電荷の蓄積および放出の速さは、抵抗器の値とコンデンサの容量によって決定されます。
時間定数（タイムコンスタント）
RC回路の重要な特性の一つが時間定数（τ）です。時間定数は、模索の状態が変化する速さを示し、回路が定常状態に到達するまでの時間を特徴づけます。時間定数τは以下のように定義されます。
τ = R * C
ここで、Rは抵抗の値（オーム）、Cはコンデンサの容量（ファラド）です。時間定数τは、コンデンサが最初の電荷の約63%を蓄積するのに必要な時間、またはフル充電後に約63%放電するのに要する時間を表します。
充電と放電
RC回路の基本的な動作には、コンデンサの充電と放電があります。
- 充電: スイッチを閉じると、コンデンサには電源電圧に近くなるまで電荷が蓄積されます。充電曲線は時間と共に指数関数的に増加します。
- 放電: コンデンサを電源から切り離し、抵抗器を通じて放電させると、コンデンサの電荷は時間とともに指数関数的に減少します。
充電および放電の電圧V(t)は次の方程式で表されます。
-
充電時: V(t) = Vmax * (1 – e-t/τ)
-
放電時: V(t) = Vmax * e-t/τ
ここで、Vmaxは電源電圧であり、tは時間、τは前述の時間定数です。eは自然対数の底（約2.718）です。
RC回路の応用
RC回路は様々な場面で使用されます。例えば、電子フィルタでは、特定の周波数の信号を通過させたり遮断したりします。タイマーや一定時間後に動作する回路にもRC回路が応用されています。また、デジタル回路においては、ノイズを除去するためにデバウンス回路としても使用されます。
以上のように、RC回路は電子工学において不可欠な要素であり、その単純な構造から多くの複雑な機能を生み出しています。基本原理を理解することで、電気や電子の世界への理解を一層深めることができるでしょう。
