전기 저항 측정을 위한 필수 도구인 저항도 측정기의 원리와 종류, 그리고 옴의 법칙을 이용한 사용 방법에 대해 설명합니다.

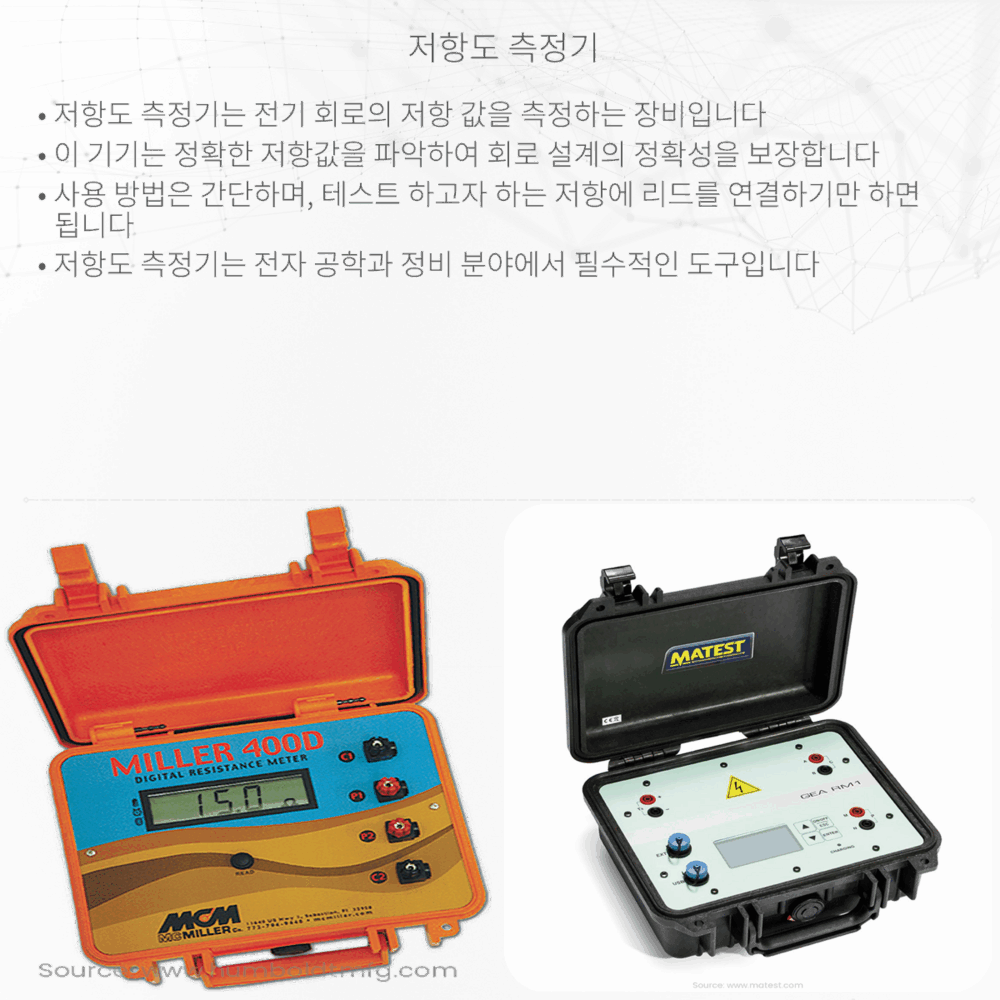

저항도 측정기란?
전기를 공부할 때 가장 기본적인 개념 중 하나는 ‘저항’입니다. 저항이란 전기가 흐르는 회로 안에서 발생하는 전류의 흐름을 억제하는 성질을 말합니다. 이 저항을 측정하기 위한 도구가 바로 ‘저항도 측정기’, 또는 ‘오옴 미터(Ohmmeter)’입니다. 저항도 측정기는 전자 부품, 전기 회로 등의 저항 값을 정확하게 측정할 때 사용하는 중요한 도구입니다.
저항의 단위와 법칙
저항의 단위는 오옴(Ω)으로 표시됩니다. 저항 값을 이해하고 계산하기 위해서는 옴의 법칙(V = IR)을 알아야 합니다. 여기서 V는 전압(Volt), I는 전류(Ampere), R은 저항(Ohm)을 의미합니다. 이 법칙에 따르면, 전류는 전압에 비례하고 저항에 반비례하는 관계가 있습니다.
저항 측정 원리
저항도 측정기는 기본적으로 알려진 전압을 저항체에 가하여 전류를 측정함으로써 저항 값을 찾습니다. 측정기는 옴의 법칙을 이용하여 저항 값을 계산합니다. 즉, 가해진 전압(V)과 측정된 전류(I)의 비율을 통해 저항(R)을 구하는 것입니다.
- 내부 전압원: 저항도 측정기는 내부에 전압을 제공하는 소형 배터리를 사용합니다.
- 전류 측정: 배터리에서 나온 전압이 저항체를 통과할 때 흐르는 전류량을 측정합니다.
- 저항 계산: 측정된 전류량과 공급된 전압을 바탕으로 저항 값을 계산합니다.
다양한 저항도 측정기
저항도 측정기에는 다양한 형태와 기능을 갖춘 제품들이 존재합니다. 간단한 아날로그 계기부터 지능형 디지털 측정기까지 폭넓게 구비되어 있습니다.
- 아날로그 저항도 측정기: 바늘이 있는 다이얼을 사용하여 저항 값을 읽어내는 전통적 타입의 측정기입니다.
- 디지털 저항도 측정기: 숫자로 된 디스플레이를 통해 보다 정밀한 저항 값을 제공합니다.
- 멀티미터: 저항뿐만 아니라 전압, 전류 등 다양한 전기적 양을 측정할 수 있는 범용 측정기입니다.
공학자들과 기술자들은 예리한 정밀도를 요구하는 작업에 디지털 측정기를 선호하는 반면, 간단한 검사나 교육 목적에서는 아날로그 측정기를 사용하기도 합니다.
오늘날의 저항도 측정기는 더욱 고급화되어 정확도를 높이고 다양한 측정 범위를 제공하는 등 여러 기능을 갖추고 있습니다. 다음 파트에서는 저항도 측정기의 사용 방법과 주의점, 그리고 실제 적용 예를 다루어 보도록 하겠습니다.
저항도 측정기의 사용 방법
저항도 측정기를 사용하는 방법은 간단합니다. 올바른 측정을 위해 다음 단계를 따라야 합니다:
- 측정기 준비: 저항도 측정기를 측정 모드로 설정하고, 필요한 범위를 선택합니다.
- 측정 전 검사: 테스트하기 전에 측정기의 배터리가 충분한지 확인하고, 리드 케이블을 확인합니다.
- 테스트 리드 연결: 측정기의 검정색 리드는 COM 포트에, 적색 리드는 Ω 포트에 연결합니다.
- 저항 측정: 리드를 측정하고자 하는 저항체의 양쪽에 접촉시키고, 디스플레이에 나타나는 값을 읽습니다.
저항도 측정기 사용 시 주의해야 할 점은 항상 전원이 꺼진 상태에서 측정을 시작하는 것입니다. 또한, 이미 회로에 연결된 저항을 측정할 경우 다른 부품들의 영향을 받지 않도록 해당 저항을 회로에서 분리해야 합니다.
저항도 측정기의 실제 적용 예
저항도 측정기는 다양한 상황에서 유용합니다. 예를 들어 전자공학자들은 신규 회로 설계 시 부품의 저항 값을 확인하기 위해 측정기를 사용합니다. 자동차 정비사는 배터리나 전기 회로의 문제를 진단할 때 이 도구를 활용합니다. 또한, 교육 현장에서 학생들은 실습을 통해 저항의 개념을 이해하고 직접 측정해볼 수 있습니다. 이처럼 저항도 측정기는 전기와 전자의 세계에서 꼭 필요한 도구로 자리잡고 있습니다.
결론
전류의 흐름을 방해하는 저항은 전기와 전자 분야의 핵심 요소 중 하나입니다. 저항을 정확하게 측정하는 것은 회로 설계, 부품 검사, 고장 진단 등 다양한 작업에서 중요합니다. 저항도 측정기, 흔히 오옴 미터라 불리는 이 도구는 저항 측정을 단순하고 정확하게 만들어 주며, 다양한 유형의 계기가 개발되어 각 상황에 알맞은 선택을 가능하게 합니다.
오늘날 디지털 기술의 발전으로 더욱 정밀하고, 다기능을 갖춘 저항도 측정기가 제공되고 있지만, 아날로그 계기 역시 여전히 그 가치를 인정받고 있습니다. 관련 분야의 전문가뿐만 아니라 일반인들도 이를 활용하여 전자 부품을 탐구하고, 일상 속의 전기 문제를 해결할 수 있습니다. 결국, 이러한 도구들은 우리가 더욱 안전하고 효율적으로 전기의 세계를 이해하고 활용할 수 있게 도와주는 뛰어난 발명품입니다.
