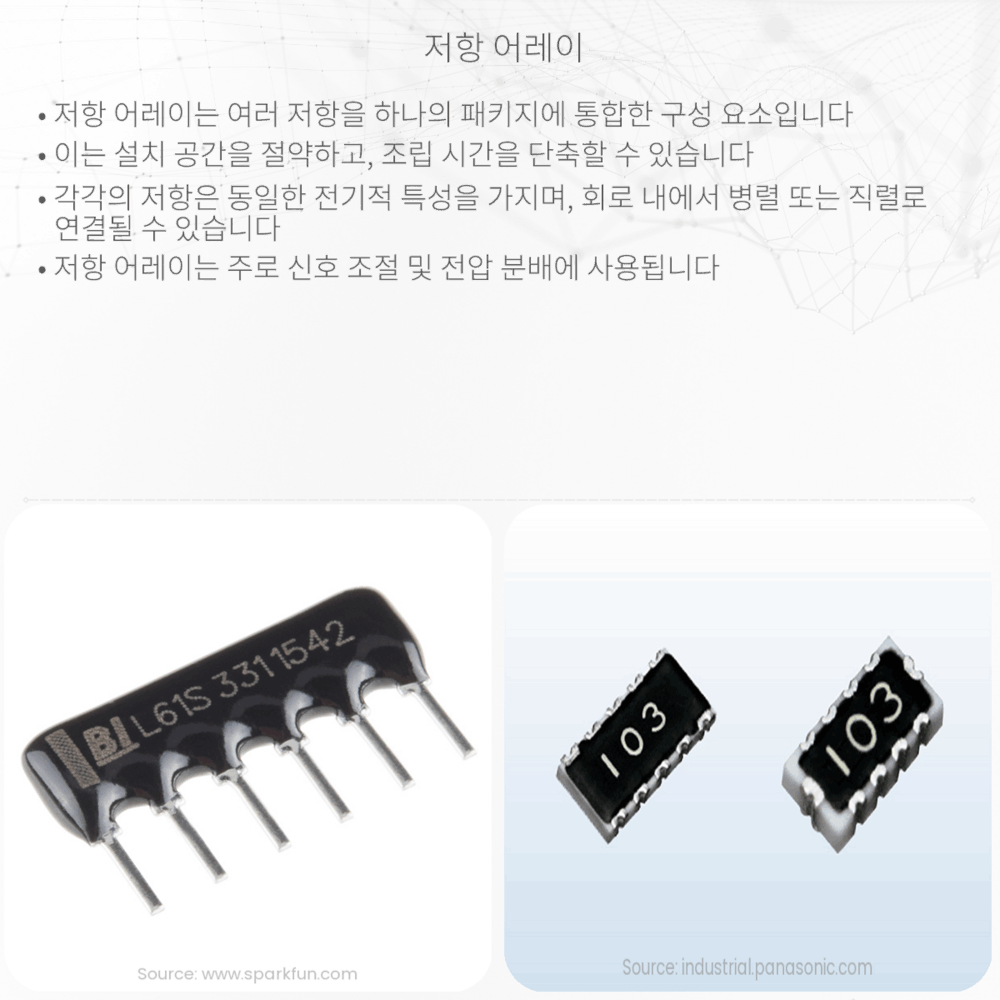

저항 어레이

저항 어레이의 기본원리와 사용법에 대한 상세 설명, 직렬 및 병렬 연결 방식의 이해와 전자 회로 설계에서의 중요성을 다룹니다.

저항 어레이의 기초

전기와 자기학의 세계에서 저항(resistance)은 전류(current)의 흐름을 얼마나 잘 또는 나쁘게 방해하는지를 측정하는 물리적인 특성입니다. 저항 어레이(resistor arrays)는 여러 개의 저항을 일정한 패턴으로 연결하여 전기 회로에 적용하는 방법입니다. 이러한 저항 어레이의 이해는 전자공학 및 회로 설계의 기본적이며 중요한 부분입니다.

저항이란?

저항은 전자의 흐름을 방해하는 재료의 특성으로, 옴의 법칙(Ohm’s law)에 따라 전압(Voltage, V)과 전류(Amperage, I) 사이의 관계를 설명합니다. 저항의 단위는 옴(Ω)입니다. 옴의 법칙은 다음과 같은 수식으로 표현됩니다:

V = I * R

여기서 R은 저항을 나타내며, 이 수식은 주어진 전압에서 예상되는 전류의 양을 계산하는 데 사용할 수 있습니다.

저항의 종류

저항은 고정 저항과 가변 저항으로 나눌 수 있습니다. 고정 저항기는 특정한 저항 값을 가지며 변하지 않는 반면, 가변 저항기는 저항 값을 조절할 수 있습니다.

저항 어레이의 연결 방식

저항 어레이를 구성할 때 주로 두 가지 기본적인 연결 방식이 사용됩니다. 이는 직렬 연결(series connection)과 병렬 연결(parallel connection)입니다.

• 직렬 연결: 저항 어레이에서 저항들이 순서대로 연결되는 방식입니다. 이 경우, 전체 저항 값은 개별 저항 값의 합과 같습니다. 수식으로 표현하면, R_total = R₁ + R₂ + ⋯ + R_n입니다.
• 병렬 연결: 저항들이 서로 병렬로 연결되어, 같은 전압에 노출됩니다. 이 연결에서 전체 저항 값은 각 저항의 역수(reciprocal)의 합의 역수입니다. 이는 다음 공식으로 표현됩니다: 1/R_total = 1/R₁ + 1/R₂ + ⋯ + 1/R_n.

실제 회로에서는 이 두 가지 방식이 결합되어 다양한 회로 설계가 이루어집니다. 직렬과 병렬 연결의 조합은 복잡한 저항 어레이를 생성하며, 이를 통해 원하는 전기적 특성을 얻을 수 있습니다.

저항 어레이는 특정한 기능을 수행하기 위해 다양한 전자 기기 내에서 발견될 수 있습니다. 예를 들어, 복잡한 회로에서 정밀한 전류 분배를 위한 용도로 사용되거나, 신호 감쇄, 전력 분산 등에 적용될 수 있습니다. 그러므로 저항 어레이를 이해하는 것은 전자공학을 배우는 데 필수적인 요소 중 하나입니다.

저항 어레이의 실제 응용 예시

저항 어레이는 실제로 광범위한 응용 분야를 가지고 있습니다. 다음은 몇 가지 대표적인 예시입니다:

• 전자 회로의 전압 분배기(voltage dividers)에서는 직렬 저항 어레이를 사용해 입력 전압을 낮추거나 조정할 수 있습니다.
• 다양한 아날로그 신호 처리 작업에서는 복잡한 저항 네트워크를 이용하여 신호의 크기를 바꾸거나 필터링할 수 있습니다.
• 풀다운(pulldown) 또는 풀업(pullup) 저항은 디지털 회로에서 신호선을 기본적인 논리 레벨로 유지하는데 사용됩니다.

저항을 선택할 때 고려해야 할 요소

저항을 선택하거나 저항 어레이를 설계할 때 고려해야 할 몇 가지 요소가 있습니다:

• 저항 값(R)과 허용 오차
• 저항의 전력 등급, 즉 얼마나 많은 전력을 저항이 견딜 수 있는지
• 작업 환경(온도, 습도 등)이 저항에 미칠 수 있는 영향
• 저항기의 크기와 형태

올바른 저항을 선택하는 것은 회로가 안정적으로 작동하고, 오래 지속되며, 부품이 과열되거나 손상되는 것을 방지하는 데 중요합니다.

결론

저항 어레이는 전자공학에서 가장 기본적이고 중요한 구성 요소 중 하나입니다. 옴의 법칙을 이해하고, 직렬 및 병렬 연결의 개념을 통합하여, 우리는 다양한 전자 장비에서 필요한 전기적 특성을 설계하고 조정할 수 있습니다. 저항 어레이의 이해는 신호 조절에서부터 전력 관리에 이르기까지 다양한 응용 분야에서 실질적인 문제를 해결하는 데 필수적입니다. 학습자는 기초적인 저항과 그 어레이의 작동 원리를 이해함으로써 전자 회로 설계에 더 깊은 통찰력을 얻을 수 있으며, 이는 창의적이고 효율적인 전자 기기 개발로 이어질 수 있습니다. 따라서 저항과 그 어레이에 대한 깊은 이해는 미래의 혁신을 위한 여정에 있어서 결코 간과할 수 없는 기초 지식이라 할 수 있습니다.
